2. Elektrischen Anschluss nach Kapitel 6.3, Seite 15, vornehmen.

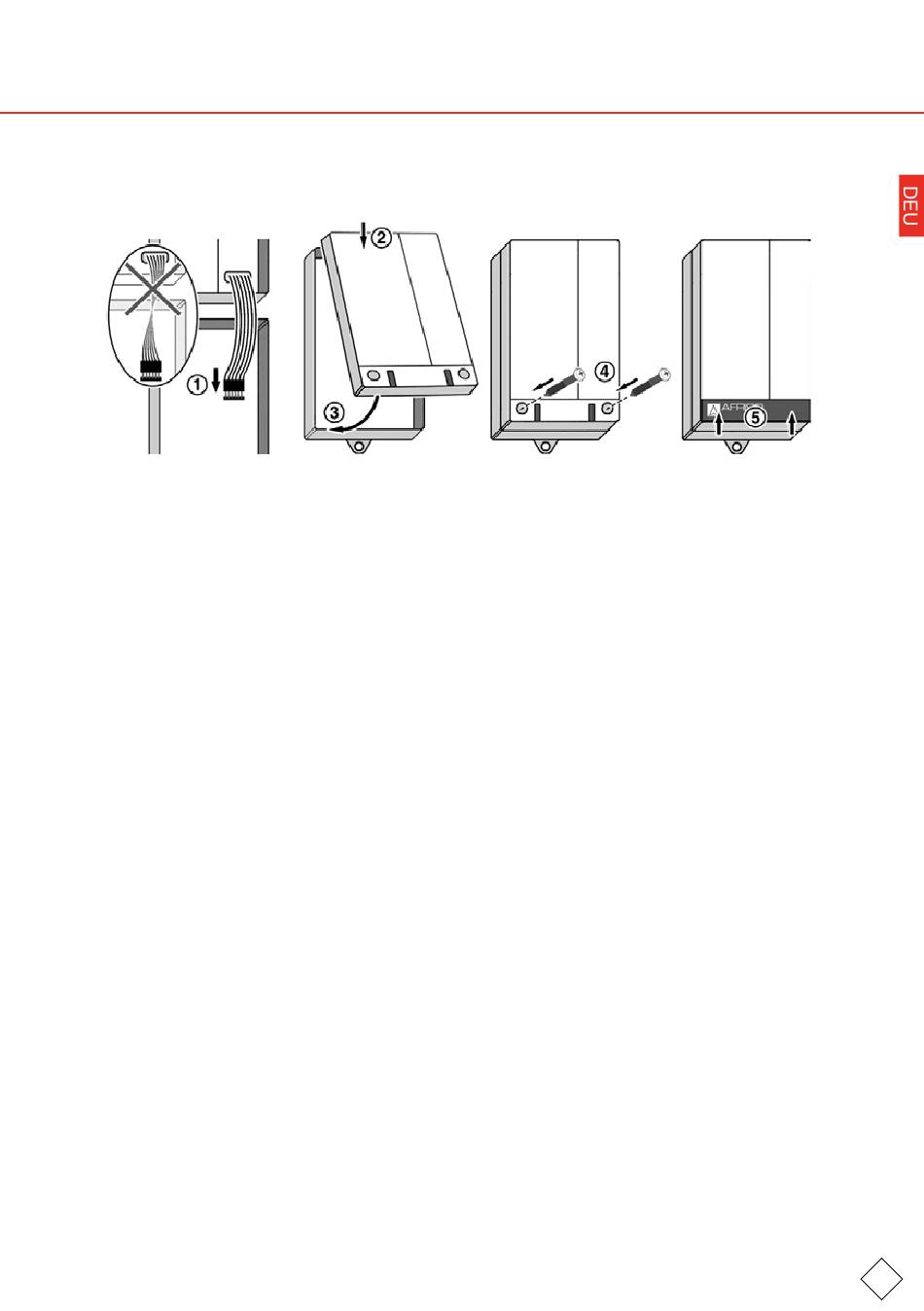

3. Signalteil schließen.
6.3

Elektrischer Anschluss

Netzspannung ist unterbrochen und gegen Wiedereinschalten gesichert.
R
Elektrische Arbeiten von einer ausgebildeten Elektrofachkraft ausführen lassen.
f
f Die VDE-Bestimmungen, die Unfallverhütungsvorschriften sowie die
Betriebsanleitungen von WMS, Kessel und Brenner beachten.
Die Netzzuleitung für den Heizraum muss mit einem Hauptschalter außerhalb
R
des Heizraumes ausgerüstet sein, der gleichzeitig alle nicht geerdeten Leiter mit
mindestens 3 mm Kontaktöffnungsweite trennt.
Stromversorgung
Den Netzanschluss mit einer festverlegten Leitung z. B. NYM-O 2 x 1,5 mm² herstellen.
1. Das Netzkabel durch die rechte Verschraubung in das Signalteil einführen.
2. Phase an die Klemme L1 und den Neutralleiter an die Klemme N führen.
3. Die Zuleitung zum Signalteil sollte separat abgesichert sein (maximal 10 A).
33
