Soliswitch FTE20
Gamme de température du process
–20 ... 80 °C (–4 ... 176 °F)
Charge mécanique du témoin lumineux optionnel
Le témoin lumineux optionnel doit être protégé contre les contraintes mécaniques (énergie de
rupture > 1 J).
Pour plus d' i nformations, voir le chapitre Caractéristiques techniques →  24.
4.3

Instructions de montage

AVIS
Risque de détérioration de l'appareil en cas de mauvaise manipulation lors de
l'installation
‣
Ne pas tourner le boîtier pour visser le raccord process. Une fois le raccord process vissé, le
boîtier peut être orienté de sorte que les entrées de câble soient orientées vers le bas.
1

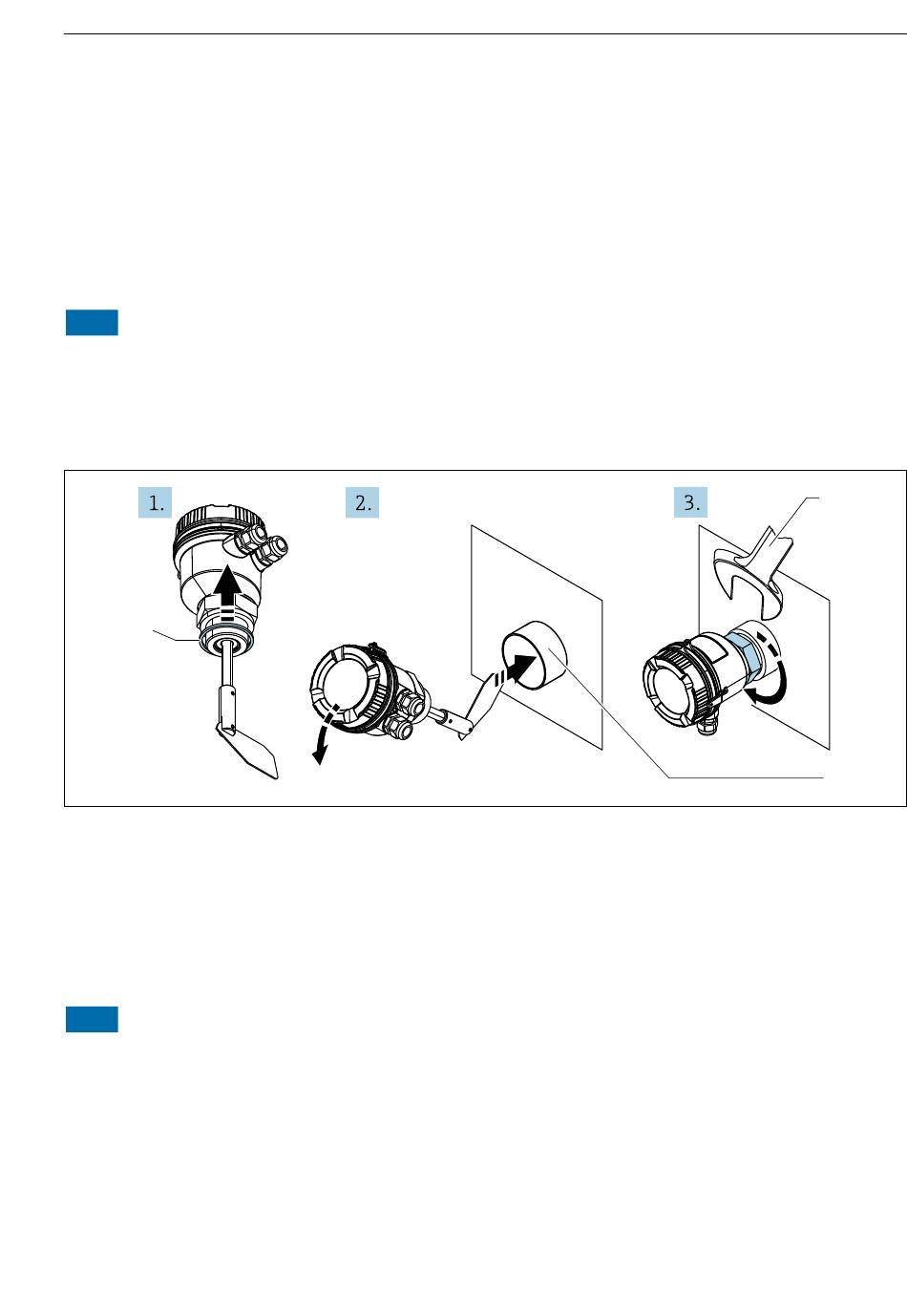

 3 Montage de la version standard
1 Bague d' é tanchéité 60x48x3 mm (2,36x1,89x0,12 in)
2 Clé à fourche SW 60
3 Épaisseur max. de la bride avec palette standard 40 mm (1,57 in). Utiliser la palette rabattable pour
des brides d' é paisseur supérieure.
AVIS
L'appareil avec palette rabattable ne fonctionne pas correctement lorsque la sécurité de
transport est en place.
‣
Retirer la sécurité de transport (filet plastique autour de la palette) avant le montage.
Endress+Hauser
Montage
2
3
A0017361
9
