Manuels Connexes pour Invacare PreciseRx IRCPF16AW
Sommaire des Matières pour Invacare PreciseRx IRCPF16AW

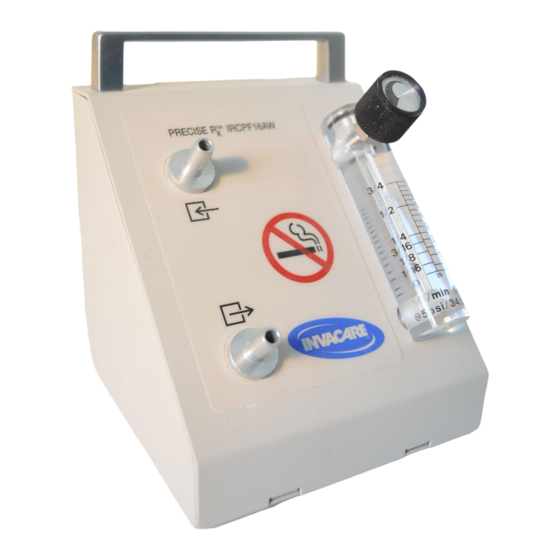

- Page 1 Débitmètre pédiatrique Invacare® PreciseRx™ IRCPF16AW Manuel d'utilisation Ce manuel DOIT être remis à l'utilisateur du produit. Lire ce manuel AVANT d'utiliser ce produit, et le conserver en cas de besoin.
- Page 2 Tous droits réservés. La republication, la duplication ou la modification de tout ou partie du présent document est interdite sans l'accord écrit préalable d'Invacare. Les marques commerciales sont identifiées par ™ et ®. Toutes les marques commerciales sont détenues par ou cédées sous licence à...
-
Page 3: Table Des Matières
Sommaire 1 Généralités ........4 1.1 Symboles . -
Page 4: Généralités
Débitmètre pédiatrique Invacare® PreciseRx™ 1 Généralités Symbole d'avertissement général La couleur en arrière plan du triangle 1.1 Symboles est le jaune sur les étiquettes du produit. DANGER ! – Danger indique une situation dangereuse Lisez le manuel imminente qui, si elle n’est pas évitée, provoquera des blessures graves voire La couleur en arrière plan du symbole... -
Page 5: Utilisation Prévue
Cet appareil est un accessoire autonome, non alimenté indiquée dans la déclaration de conformité CE. électriquement, qui se connecte au raccord de sortie d'un concentrateur d'oxygène 5 litres Invacare. Il administre des débits faibles d'oxygène (inférieurs à un (1) litre d'oxygène 1195682-A... - Page 6 Le gaz d'entrée oxygéné est délivré, à une pression d'entrée de 5,0 +/- 10% PSI et à un débit minimum de 2 litres par minute, par un concentrateur d'oxygène 5 litres Invacare compatible, à l'entrée de l'appareil par l'intermédiaire d'un accessoire externe (tube d'extension).
-
Page 7: Sécurité
– Ne FUMEZ PAS lors de l’utilisation de cet les raccords d'accessoires sauf spécification appareil. N'utilisez PAS l'appareil à proximité contraire de la part d'Invacare. d'une FLAMME NUE ou de SOURCES – Éloignez les tubes à oxygène, le cordon, D'INFLAMMATION. - Page 8 Invacare pour réparation. conçus par d’autres fabricants n’ont pas été – Ce produit est destiné à être installé par des testés par Invacare et leur utilisation avec les adultes, ou sous leur surveillance, uniquement produits Invacare est déconseillée. après lecture et compréhension des instructions –...
- Page 9 Risque de blessure Risque de blessure grave voire mortelle Un changement d'altitude peut affecter l'oxygène Bien qu'Invacare s'efforce de produire les total utilisable. Pour éviter la privation d'oxygène : meilleurs appareils d'oxygène disponibles sur – Consultez un médecin avant le déplacement à...
- Page 10 Le débitmètre pédiatrique est spécialement dommage pendant l'utilisation : conçu pour éliminer la maintenance préventive – Pour des performances optimales, Invacare de routine. Pour éviter tout risque de blessure recommande d'allumer et de faire fonctionner ou de dommage matériel : le concentrateur pendant au moins 30 minutes.
- Page 11 Sécurité ATTENTION ! Risque de dommage matériel Pour éviter tout risque de dommage lié à l'infiltration de liquide : – Si l'appareil ne fonctionne pas correctement, s'il est tombé, endommagé ou s'il est tombé dans l'eau, demandez au fournisseur d'équipements/à un technicien qualifié de l'inspecter et de le réparer.
-
Page 12: Réglages (Mise En Service)
Les matériaux d’emballage et le carton doivent incorrects au patient. être conservés pour utilisation future pendant le – Invacare recommande l'utilisation d'un tube à stockage ou le transport. oxygène résistant aux écrasements (non fourni) 4. Examinez l'extérieur du débitmètre pour déceler avec ce produit. - Page 13 Réglages (Mise en service) 1. Mettez le concentrateur de 5 litres Invacare en marche. Un témoin lumineux s'allume sur l'écran de contrôle. Consultez le manuel d'utilisation du concentrateur pour plus d'informations sur la mise en place et l'utilisation. 2. Réglez le concentrateur d'oxygène à 2,0 l/min.
-
Page 14: Mise En Place Sans Flacon D'humidificateur
Débitmètre pédiatrique Invacare® PreciseRx™ 3.3 Mise en place sans flacon d'humidificateur 1. Raccordez un tube à oxygène de 2,1 m (7 ft) E entre le raccord de sortie C du concentrateur D et le raccord d'entrée B du débitmètre pédiatrique A. -
Page 15: Mise En Place Avec Flacon D'humidificateur
à oxygène. 3. Après avoir rempli le flacon d'humidificateur d'eau, placez-le dans le compartiment prévu pour l'humidificateur dans le concentrateur Invacare D (consultez le manuel d'utilisation du concentrateur pour plus d'informations sur le montage du flacon). 4. Raccordez un tube à oxygène de 2,1 m (7 ft) au maximum Gentre le raccord de sortie F du débitmètre... -
Page 16: Réglage Du Débit Du Débitmètre Pédiatrique
Débitmètre pédiatrique Invacare® PreciseRx™ 1. Réglez le débitmètre pédiatrique au réglage prescrit par ATTENTION ! le médecin du patient. – N'enroulez PAS un tube à oxygène résistant aux écrasements sur un plancher FROID pour éviter le débit du débitmètre du concentrateur la formation de condensation à... -
Page 17: Après L'utilisation
Après l’utilisation 4 Après l’utilisation 4.1 Informations relatives au recyclage Ce produit a été fourni par un fabricant conscient des enjeux environnementaux. Suivez les réglementations locales et les plans de recyclage régissant la mise au rebut de l'appareil ou des accessoires habituellement utilisés pour son fonctionnement. -
Page 18: Caractéristiques Techniques
Débitmètre pédiatrique Invacare® PreciseRx™ 5 Caractéristiques techniques 5.1 Caractéristiques techniques 34,5 ± 3,45 kPa (5 ± 0,5 psi) PRESSION D'ENTRÉE NOMINALE : 2 l/min, 85 % à 95,6% d'oxygène ENTRÉE D'OXYGÈNE : PRESSION DE SORTIE MAXIMUM : 27,6 kPa (4,0 psi) 0–750 cc/min (0–3/4 l/min) -
Page 19: Garantie
6 Garantie 6.1 Garantie limitée Les modalités et conditions de la garantie font partie des modalités et conditions générales spécifiques aux différents pays de vente du produit. Les coordonnées de votre représentant Invacare local figurent au dos du présent manuel. 1195682-A... - Page 20 Notes...
- Page 21 Notes...
- Page 22 Notes...
- Page 23 Ireland • Tel: (353) 1 810 7084 • Fax: (353) 1 810 7085 • ireland@invacare.com • www.invacare.ie Italia: Invacare Mecc San s.r.l., Via dei Pini 62, I-36016 Thiene (VI) • Tel: (39) 0445 38 00 59 • Fax: (39) 0445 38 00 34 • italia@invacare.com • www.invacare.it Nederland: Invacare AE, Galvanistraat 14–3, NL–6716 BZ Ede •...
- Page 24 Invacare Corporation Représentant UE États-Unis Invacare Deutschland GmbH Kleiststraße 49 One Invacare Way D-32457 Porta Westfalica Elyria, Ohio 44035 Allemagne États-Unis Tél : (49) (0) 5731 754 0 Tél : 440–329–6000 Fax : (49) (0) 5731 754 52191 Tél : 800–333–6900 Services techniques Tél : 440–329–6593...
