Manuel d'installation
Ingecon
Sun 500 TL NAC, 625HE TL NAC, 730HE TL NAC, 800HE TL NAC et 840HE TL NAC
®
Passe-câble conique D40.
Accès de puissance et
connexion aux panneaux
photovoltaïques
Accès communs à tous les appareils Ingecon
Dans tous les modèles, l'accès pour les câbles de communication ou entrées auxiliaires se trouve sur le côté gauche
de l'armoire DC.
Chaque PG admet une plage de diamètres de câble pour remplir sa fonction :
Les passe-câbles coniques admettent un diamètre de câble allant jusqu'à 40 mm.
Vérifiez l'absence de tension dans l'appareil lorsque vous l'ouvrez.
La porte avant de l'armoire ne peut s'ouvrir que si le disjoncteur magnétothermique AC, le section-
neur DC et toute alimentation auxiliaire extérieure sont désactivés.
Pour mesurer l'absence de tension, il est obligatoire d'utiliser des gants diélectriques et des lunettes
de sécurité homologuées contre le risque électrique.
Lorsque la porte est ouverte, ne modifiez pas la position du disjoncteur magnétothermique ou du sectionneur, n'utili-
sez pas leurs commandes sur la porte et ne forcez pas sur les dispositifs électriques internes qu'elles activent.
Ils devront également être en position OFF pour pouvoir refermer la porte.
Après avoir mis le disjoncteur magnétothermique AC, le sectionneur DC et toute alimentation auxiliaire extérieure en
position OFF, attendez au moins 10 minutes avant d'ouvrir la porte. Les capacitances internes peuvent garder des
AAV2000IKV01
Passe-câble conique D40.
Accès de puissance, connexion au réseau et accès libres pour
usages multiples
Sun Power Max
®
Diamètre PG (mm)
40
16
12

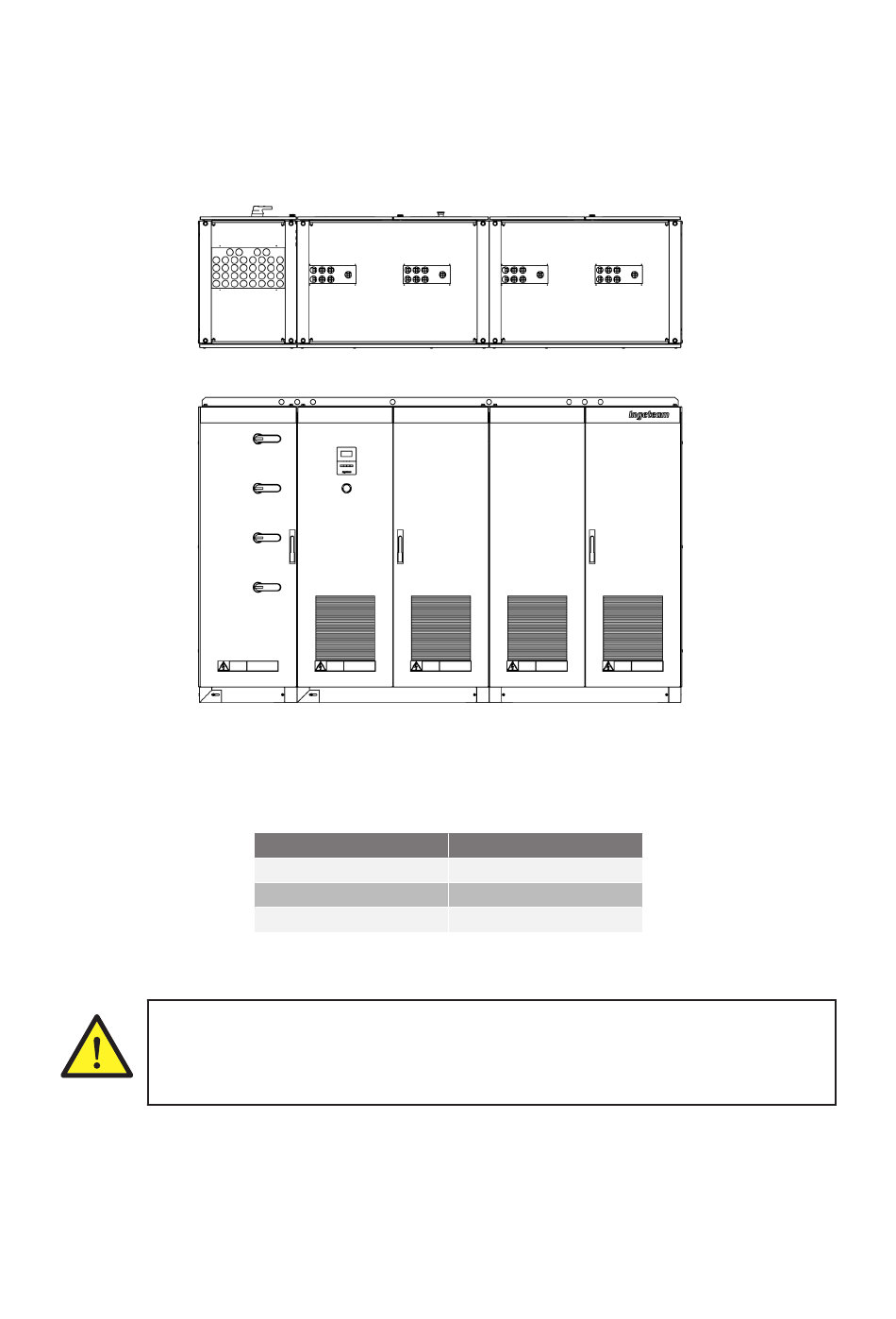

Vue de dessous
Diamètre câble (mm)
19 ~ 28
4,5 ~ 10
3,5 ~ 7
Ingeteam Energy, S.A.
43
