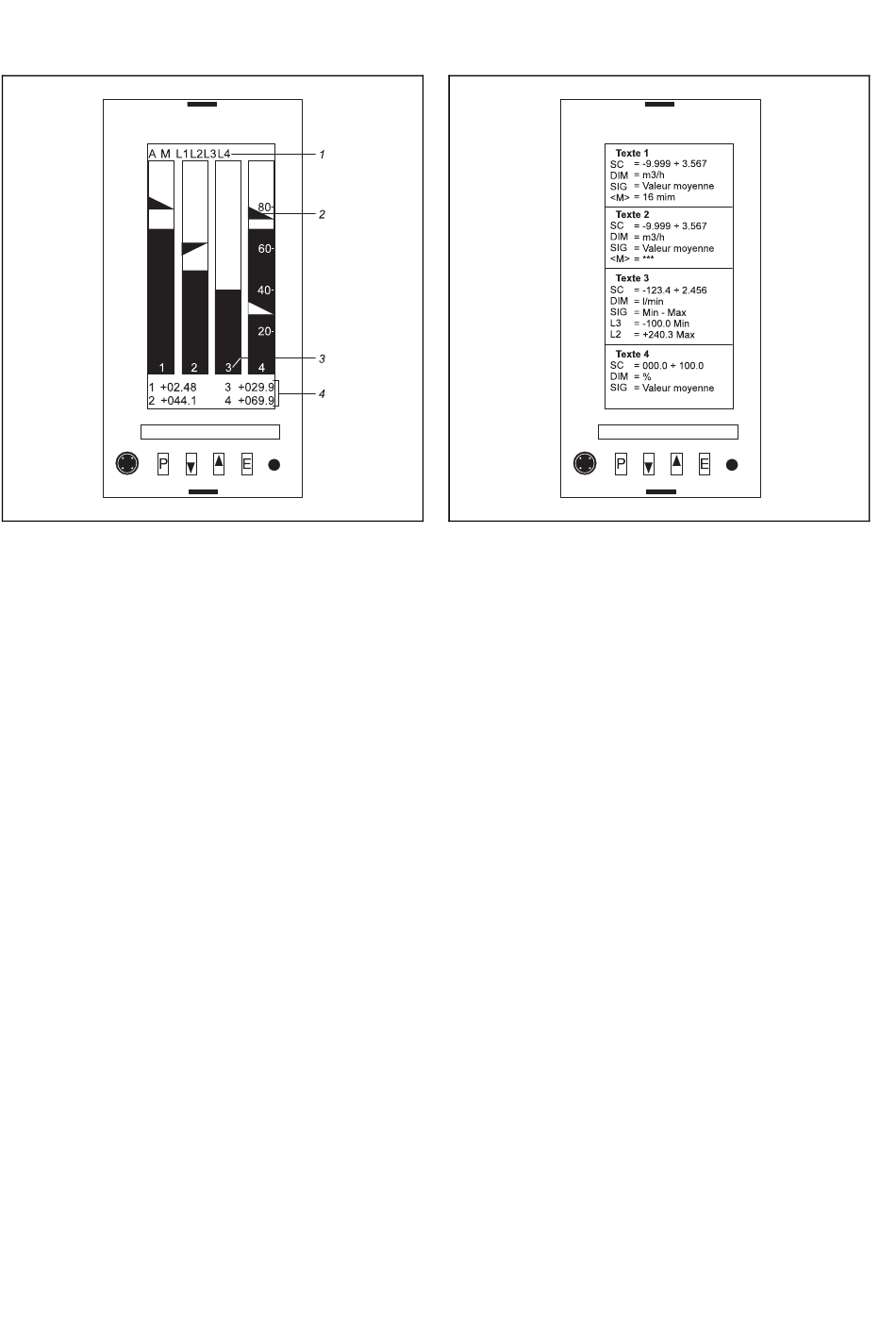

Affichage en barres
Fig. 9
Affichage en barres
1
Ligne d'alerte
R-16374
2
Marquage de la valeur limite maximale
D2
3
Marquage Entrée 3
4
Valeur instantanée Entrée 3
Les barres et les chiffres indiquent la valeur mesurée
instantanée.
Au cas d'un dépassement vers le bas ou vers l'haut de la plage
de mesure sont indiqués.
−
9999 ou W... et
−
un triangle/une flèche à l'extrémité inférieure ou supérieure
de la barre.
Affichage de l'état
Fig. 10
Affichage de l'état
***
pas configuré
R-16374
DIM
Unité de la grandeur de mesure
D1
L1
Valeur limite (minimum / maximum)
<M>
Distance temporaire entre deux valeurs mémorisées
SC
Début et fin de l'échelle
SIG
Type de l'affichage en courbes (valeur moyenne /
valeur minimum / valeur maximum)
Texte
Dénomination du point de mesure (15 caractères
max.) (seulement lors d'une configuration avec
ordinateur et programme de configuration PROG1)
Une chiffre clignotante dans les quatre secteurs d'affichage in-
dique l'entrée respective.
