Matériaux de référence
A. Fonctions des composants
1. Ventilateur de tirage (évacuation)
Le ventilateur de tirage (évacuation) est placé à l'arrière de l'appareil,
sur le côté inférieur droit. Le ventilateur est conçu pour aspirer les gaz
sortant de l'appareil et les refouler dans le conduit d'évacuation des gaz.
2. Carte de commande
La carte de commande est située sur le côté inférieur droit de l'appareil.
Elle contrôle le fonctionnement de l'appareil et communique avec le
bouton de contrôle. La carte de commande ne peut être remplacée que
par un détaillant autorisé.
3. Ventilateur de convection
Le ventilateur de convection est placé à l'arrière, sur la gauche, au bas
de l'appareil. Le ventilateur de convection envoie l'air chaud à travers les
échangeurs de chaleur pour qu'il se diffuse dans la pièce.
4. Système d'alimentation
Le système d'alimentation en combustible est situé sur le côté droit de
l'appareil; il peut être enlevé en un seul bloc. Le ressort creux d'alimenta-
tion (vis sans fin) achemine les granulés depuis la trémie le long du tube
d'alimentation, puis il les déverse dans la goulotte d'alimentation jusque
dans le creuset de combustion. Veuillez vous référer à la liste des pièces
pour chaque pièce du composant d'alimentation.
5. Creuset de combustion
Le creuset de combustion est en fonte ductile haute qualité. Le fond du
creuset de combustion s'ouvre automatiquement pour le nettoyage et est
manuellement actionné par le propriétaire de l'habitation. Le fond doit se
refermer entièrement, sinon l'appareil ne fonctionnera pas correctement.
6. Fusible
Le fusible de la carte de commande grillera en cas de court-circuit. La
carte de commande devra être remplacée. NE PAS REMPLACER LE
FUSIBLE. Si le fusible de la carte de commande grille le TRIAC, la portion
du circuit demeurera fermée, ce qui fera que le moteur de cette section
fonctionnera de manière continue à haute vitesse.
7. Échangeur de chaleur
L'échangeur de chaleur est placé derrière le déflecteur et transfère la
chaleur du système d'évacuation à la chambre de circulation d'air. Enlevez
le déflecteur en fonte pour accéder à l'échangeur de chaleur.
8. Interrupteur du couvercle de la trémie
L'interrupteur du couvercle de trémie est placé dans la trémie, sur le côté
droit. Il arrête le moteur d'alimentation si le couvercle de la trémie est ouvert.
9. Allumeur (élément de chauffage)
L'allumeur est monté sur la base du creuset de combustion. L'air de
combustion provenant de l'allumeur rougeoyant est brûlant et provoque
l'allumage des granulés ou d'autres combustibles.
10. Prise de courant
La prise électrique est située à l'arrière, au bas de l'appareil (sur pied) ou
sous la boîte de contrôle sur le côté droit (encastré). Installez le cordon
d'alimentation (fourni dans l'ensemble de composants de l'appareil) à la
prise de l'appareil. Avant de procéder à l'installation, vérifiez que la prise
murale est alimentée en 120 V, 60 Hz (courant régulier). Assurez-vous
que la prise murale est mise à la terre et que la polarité est correcte.
Un parasurtenseur de bonne qualité est hautement recommandé pour
protéger les appareils électroniques.
11. Disques d'arrêt de surchauffe
Deux disques d'arrêt de surchauffe sont situés dans la cavité électro-mé-
canique de l'appareil. L'une est montée à l'arrière du tube stabilisateur
au centre de l'appareil; l'autre est monté dans le côté droit entre la boîte
14 mars 2014
Pour comprendre l'emplacement des composants, vous devez
toujours VOUS PLACER DEVANT L'APPAREIL.
à feu et le panneau latéral en fonte. Les deux disques d'arrêt ont un
bouton de réinitialisation. Si le feu a tendance à reculer dans le sys-
tème d'alimentation ou à pousser les gaz de combustion dans le tube
stabilisateur, le disque d'arrêt interrompra l'appareil. S'il y a un manque
de circulation en provenance du ventilateur de convection, le second
disque d'arrêt coupera le système d'alimentation. Chaque sonde doit
être réinitialisée manuellement si elle entre en fonction. Déconnectez
l'alimentation électrique avant de réinitialiser.
12. Sonde d'évacuation – Ventilateur de tirage
La sonde d'évacuation est un dispositif de captage de température fixé
au boîtier du ventilateur de tirage au moyen d'une vis et d'un collier. Il
offre une pratique rétroaction de la température d'évacuation à la carte de
commande. En retour, la carte de commande utilise cette information pour
régler ses systèmes de sortie de chaleur pour une meilleure performance.
13. Interrupteur à dépression
L'interrupteur à dépression est placé sur le côté droit de l'appareil, sous
le moteur d'alimentation, derrière le panneau droit et il est connecté par
un tuyau au tube stabilisateur. Cet interrupteur met en marche le système
d'alimentation quand un vide apparaît dans la boîte à feu. L'interrupteur à
dépression est un dispositif de sécurité qui arrête le moteur d'alimentation
dans le cas où les conduits d'évacuation ou les échangeurs de chaleur
sont sales ou bouchés, ou si la porte de la boîte à feu est ouverte.
14. Thermostat à distance
Veuillez consulter les instructions du thermostat à la page 12.

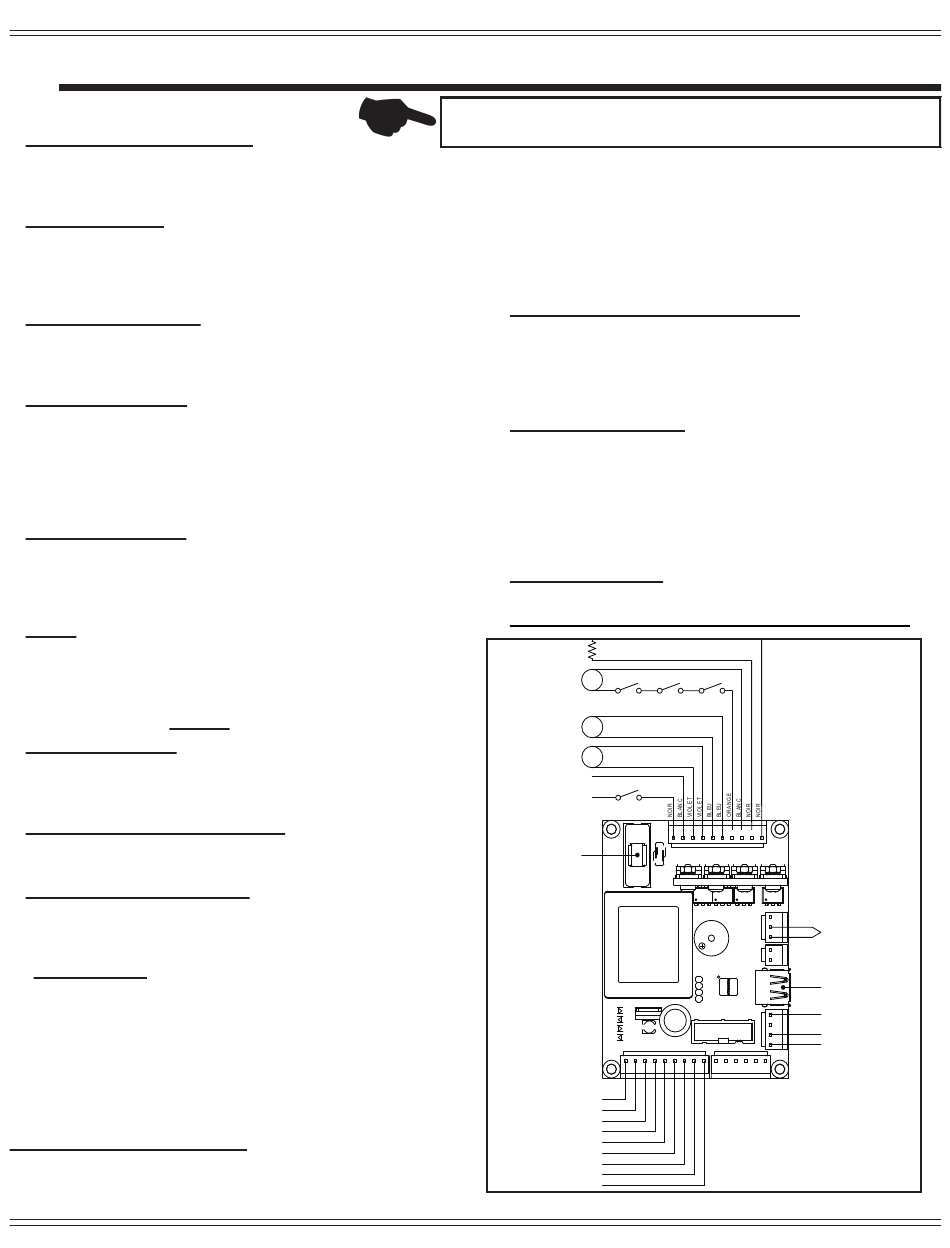

15. Schéma de câblage de la carte de commande (ci-dessous)
ALLUMEUR
MOTEUR
M
DU SYSTÈME
D'ALIMENTATION
INTERRUPTEUR
À DÉPRESSION
VENTILATEUR
M
DE TIRAGE
VENTILATEUR
M
DE CONVECTION
NEUTRE
110 V
LIGNE
DISQUE
D'ARRÊT
FUSIBLE
TEMPÉRATURE DE RÉGLAGE
DU CREUSET – VCC
TEMPÉRATURE DE RÉGLAGE DU
CREUSET – MISE À LA TERRE
TEMPÉRATURE DE RÉGLAGE
DU CREUSET – SIG
AJUSTEMENT DE L'ALIMENTATION
DU CREUSET – VCC
AJUSTEMENT DE L'ALIMENTATION
DU CREUSET – MISE À LA TERRE
AJUSTEMENT DE L'ALIMENTATION
DU CREUSET – SIG
VOYANT DEL ROUGE
VOYANT DEL AMBRE
VOYANT DEL VERT
Figure 25.1 – Carte de commande
7082-132B
ENCASTRÉ MT VERNON E2
INTERRUPTEUR DISQUE
D'ARRÊT
DE TRÉMIE
TEMPÉRATURE
D'ÉVACUATION
PORT DE SÉRIE
(SERVICE
SEULEMENT)
THERMOSTAT VCC
THERMOSTAT
MISE À LA TERRE
THERMOSTAT SIG
