4. Nettoyage de l'échangeur de chaleur, du tube stabilisateur
et du conduit d'évacuation des gaz
• Fréquence : T ous les mois ou après la combustion d'une tonne
de combustible (environ 50 sacs).
• Par : Le propriétaire de l'habitation
Il existe des aspirateurs industriels spécialement conçus
REMARQUE :
pour le nettoyage des appareils à combustibles solides.
AVERTISSEMENT! Risque de feu dans la trémie!
Pour que votre appareil à granulés fonctionne correctement, net-
toyez-le comme indiqué dans ces instructions. Un nettoyage
i nsuffisant entraînera :
• Un mauvais rendement calorifique
• Propagation de la fumée dans la maison
• La surchauffe des composants
Si vous ne nettoyez pas régulièrement votre appareil, la garantie
sera annulée.
Outils nécessaires : Un aspirateur d'atelier et un ensemble de micro
nettoyage régulier, un tournevis pour vis à tête plate et cruciforme; une
clé à douilles de 7 mm ou une clé pour écrou, un écouvillon, un boyau
de 13 mm (1/2 po).
a. Il est nécessaire d'enlever le déflecteur pour accéder à l'échangeur
de chaleur (figure 17.2). Suivez les instructions de la page 21 pour
enlever le déflecteur.
b. Passez l'aspirateur sur les cendres de l'échangeur de chaleur au
moyen d'un embout pour meubles. Passez également l'aspirateur
à l'arrière du déflecteur. Inspectez le tube stabilisateur et enlevez
les résidus accumulés dans le tube. Figure 17.3.
c. Assemblez l'embout pour endroits difficiles de l'ensemble de micro
nettoyage et connectez-le à l'aspirateur d'atelier. Figure 17.4.
d. Utilisez l'embout pour endroits difficiles pour terminer le nettoyage
des ailettes de l'échangeur de chaleur. Il est crucial de bien nettoyer
les 2 sorties des gaz (gauche et droite) à l'arrière du fond de la boîte
à feu. Figure 18.2. Vous pouvez utiliser plusieurs méthodes :
1. Utilisez un embout pour endroits difficiles.
2. Attachez un tuyau d'un diamètre d'un de 13 mm (1/2 po) et
d'une longueur d'environ 61 cm (2 pi) au tuyau de l'aspirateur.
3. Utilisez un écouvillon pour pousser les cendres vers le fond.
Enlevez le ventilateur de tirage, puis passez l'aspirateur sur les cendres.
e. Retirer le ventilateur de tirage (évacuation)
1. Le ventilateur de tirage est situé dans la partie inférieure droite
de l'arrière de l'appareil. Figure 18.3.
2. Retirez le panneau latéral et utilisez une douille de 7 mm ou
tourne-écrou pour les quatre écrous, mais sans les retirer. Tour-
nez le ventilateur et retirez-le du boîtier. Figure 18.4
3. Installez le ventilateur sur le dessus du boîtier. Déconnectez les
fils au besoin.
4. Passez l'aspirateur à la zone de sortie des gaz et nettoyez le
ventilateur et la roue à ailettes. Figure 18.7
14 mars 2014

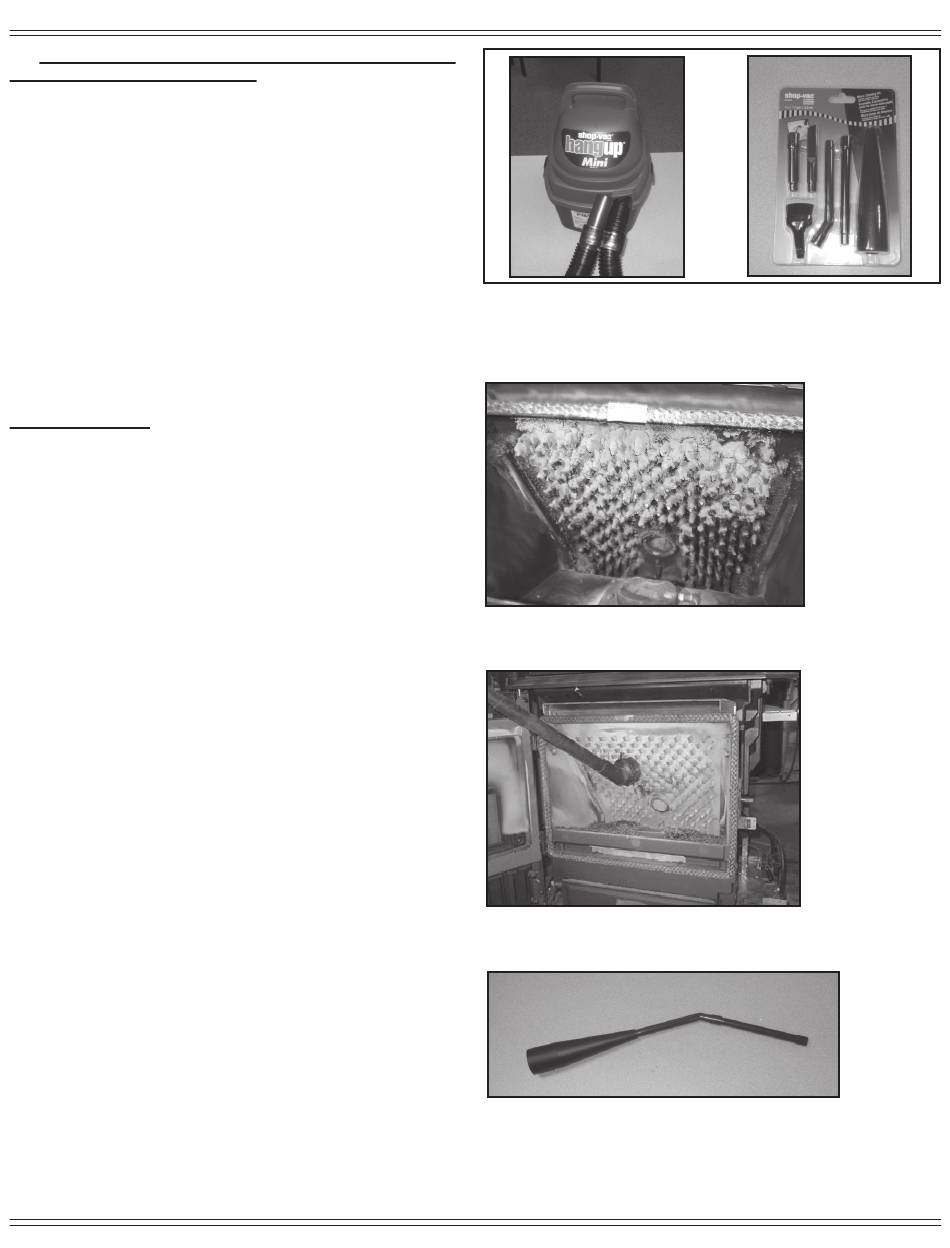

Exemples d'aspirateur d'atelier et d'ensemble de micro
