Instructions d'Utilisation
ATTENTION: Risque d'électrocution. Les circuits de haute tension, CA et DC, sont très dangereux
et devraient être mesurés avec une grande précaution.
1. Toujours régler le bouton fonction sur la position OFF lorsque le compteur n'est pas utilisé.
2. Si « OL » apparaît sur l'écran durant une prise de mesure, la valeur excède la gamme que vous
avez sélectionnée. Changez pour une gamme plus élevée.

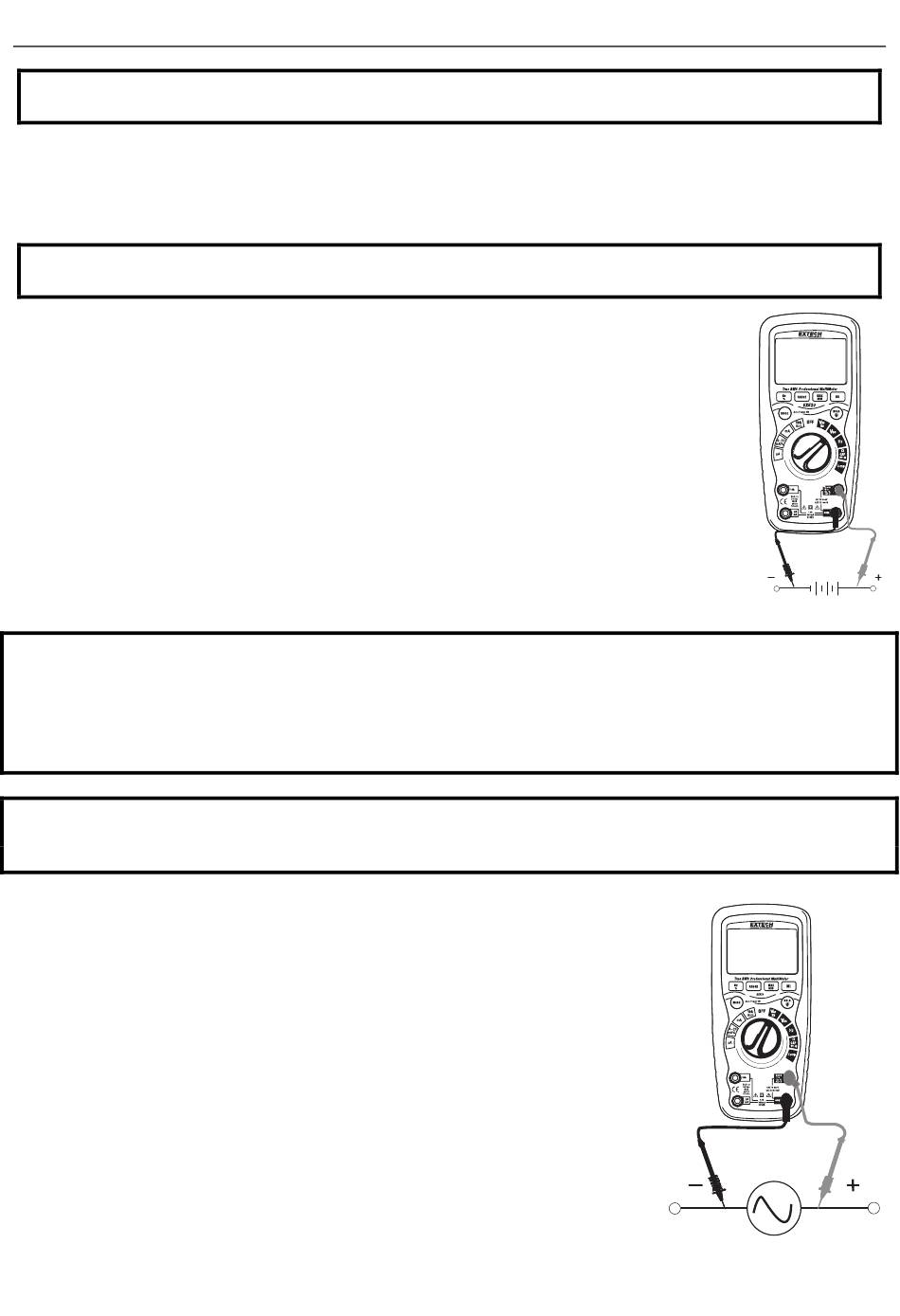

MESURES DE LA TENSION CD
ATTENTION: Ne pas mesurer la tension CD si un moteur sur le circuit a été réglé sur ON ou OFF.
Grande surtensions du courant peuvent se produire et peuvent endommager le compteur.
1. Réglez le bouton fonction sur la position verte VDC.
2. Insérez la prise banane du fil test noir dans la prise négative COM.
Insérez la prise banane du fil test rouge dans la prise positive V.
3. Touchez l'embout noir test de la borne sur le côté neutre du circuit.
Touchez l'embout rouge test de la borne sur le côté positif du circuit.
4. Lire la tension sur l'écran.

MESURES DE LA TENSION CA (FREQUENCE, DISPONIBILITE OPERATIONNELLE)

ATTENTION: Risque d'électrocution. Les embouts des bornes peuvent ne pas être suffisamment
longs pour contacter les parties à l'intérieur de certaines prises 240 V pour des appareils car les
contacts sont encastrés profondément dans les prises.
Comme résultat, la lecture peut afficher 0 voltes lorsque la prise a en faite, la tension en elle.
Assurez-vous que les embouts des bornes touchent les contacts métalliques à l'intérieur des prises
avant d'assumer que la tension n'est pas présente.
AVERTISSEMENT: Ne pas mesurer les tensions CA si un moteur sur le circuit est en train d'être réglé
sur ON ou OFF. De grandes surtensions du courant peuvent se produire et peuvent endommager le
compteur.
1. Réglez le bouton fonction sur la position VAC/Hz/%.
2. Insérez la prise banane du fil test noir dans la prise négative COM.
Insérez la prise banane du fil test rouge dans la prise positive V.
3. Touchez l'embout noir test de la borne sur le côté neutre du circuit.
Touchez l'embout rouge test de la borne dans le côté « hot » du
circuit.
4. Lire la tension sur l'écran.
5. Pressez le bouton HZ/% pour indiquer « Hz ».
6. Lire la fréquence sur l'écran.
7. Pressez le bouton Hz/% encore pour indiquer « % ».
8. Lire le % de la disponibilité opérationnelle sur l'écran.
6 EX520-fr-FR_v2.7 4/15
