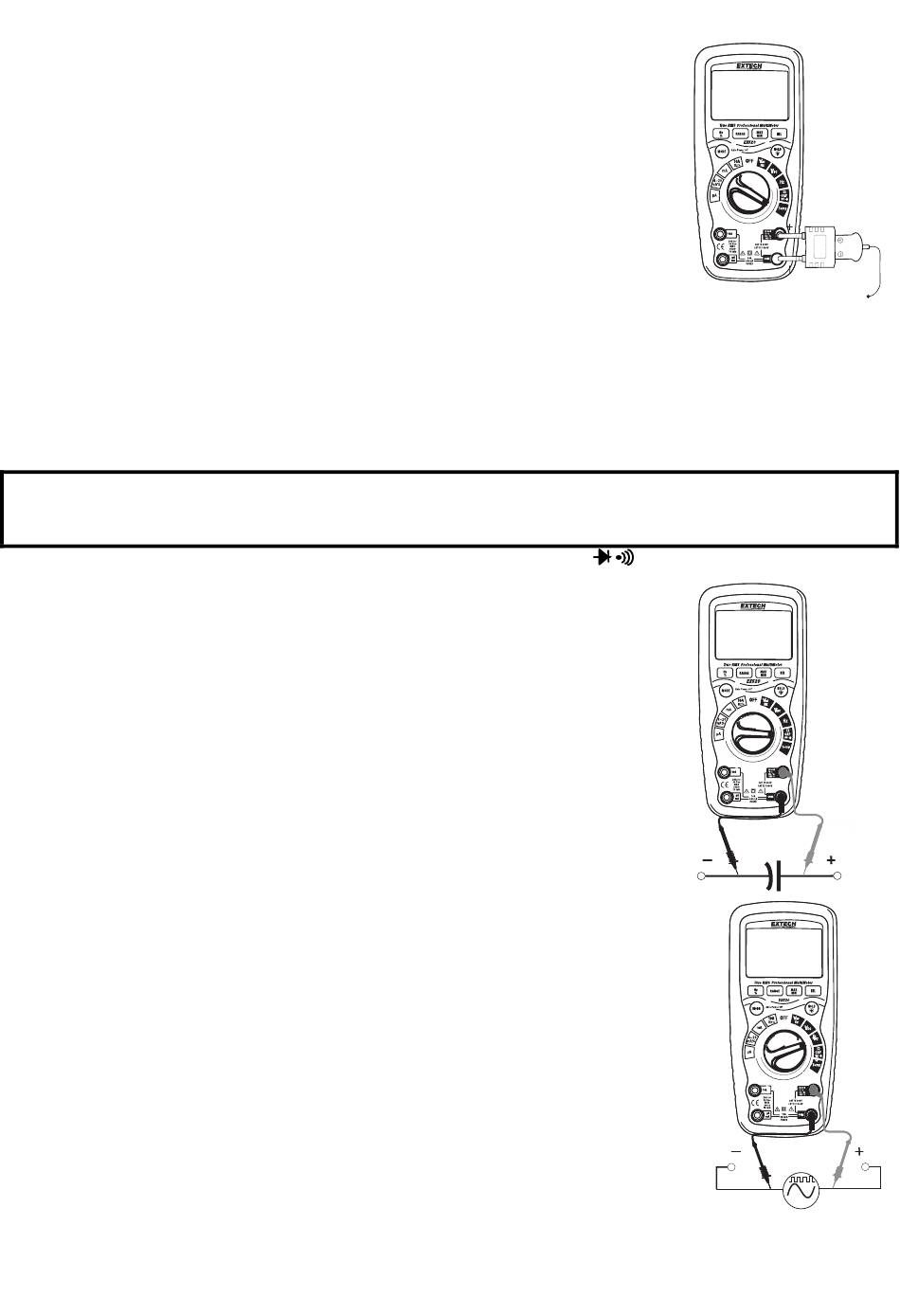

MESURES DE LA TEMPERATURE
1. Réglez le bouton de fonction sur la position verte Temp.
2. Insérez la borne de température dans les prises, en s'assurant d'observer
la polarité.
3. Pressez le bouton MODE pour indiquer ºC ou ºF.
4. Touchez la tête de la borne de température sur les parties dont vous
souhaitez mesure la température. Gardez la borne en contact avec les
parties testées jusqu'à ce que la lectures se stabilise (environ 30
secondes)
5. Lire la température sur l'écran.
Remarque: La borne de température est équipée d'un mini connecteur
de type K. Un mini connecteur sur un adaptateur connecteur banane est fourni pour la connexion
avec les prises de courant banane.
Remarque: La température ambiante de la sonde de thermocouple fournie est -20 à 250°C (-4 à
482°F)
MESURE DE LA CAPACITE
ATTENTION: Pour éviter un choc électrique, déconnectez le courant de l'appareil testé et déchargez
toutes les capacités avant de prendre une des mesures de capacité. Retirez les piles et débranchez
les cordes de la ligne.
1. Réglez le bouton de fonction rotative sur la position verte Ω CAP
2. Insérez la prise banane des fils test noirs dans la prise COM négative.
Insérez la prise banane des fils test rouges dans la prise positive V.
3. Pressez le bouton MODE pour indiquer « nF » sur l'écran.
4. Touchez les fils test dans le condensateur pour être testé.
5. Le test peut prendre plus de 3 minutes ou plus pour de plus grands
condensateurs à charger. Attendez jusqu'à ce que la lecture s'établisse
avant de finir le test.
6. Lire la valeur de la capacité sur l'écran.
MESURES DE LA FREQUENCE/DISPONIBILITE OPERATIONNELLE
(ELECTRONIQUE)
1. Réglez la fonction rotative sur la position verte « Hz % ».
2. Pressez le bouton Hz/% pour indiquer « Hz » sur l'écran.
3. Insérez la prise des fils noirs banane dans la prise négative COM et la prise
des fils rouges test banane dans la prise Hz positive.
4. Touchez les embouts de la borne test sur le circuit testé.
5. Lire la fréquence sur l'écran.
6. Pressez le bouton Hz/% encore afin d'indiquer « % » sur l'écran.
7. Lire le % de la disponibilité opérationnelle sur l'écran.
9
EX520-fr-FR_v2.7 4/15
