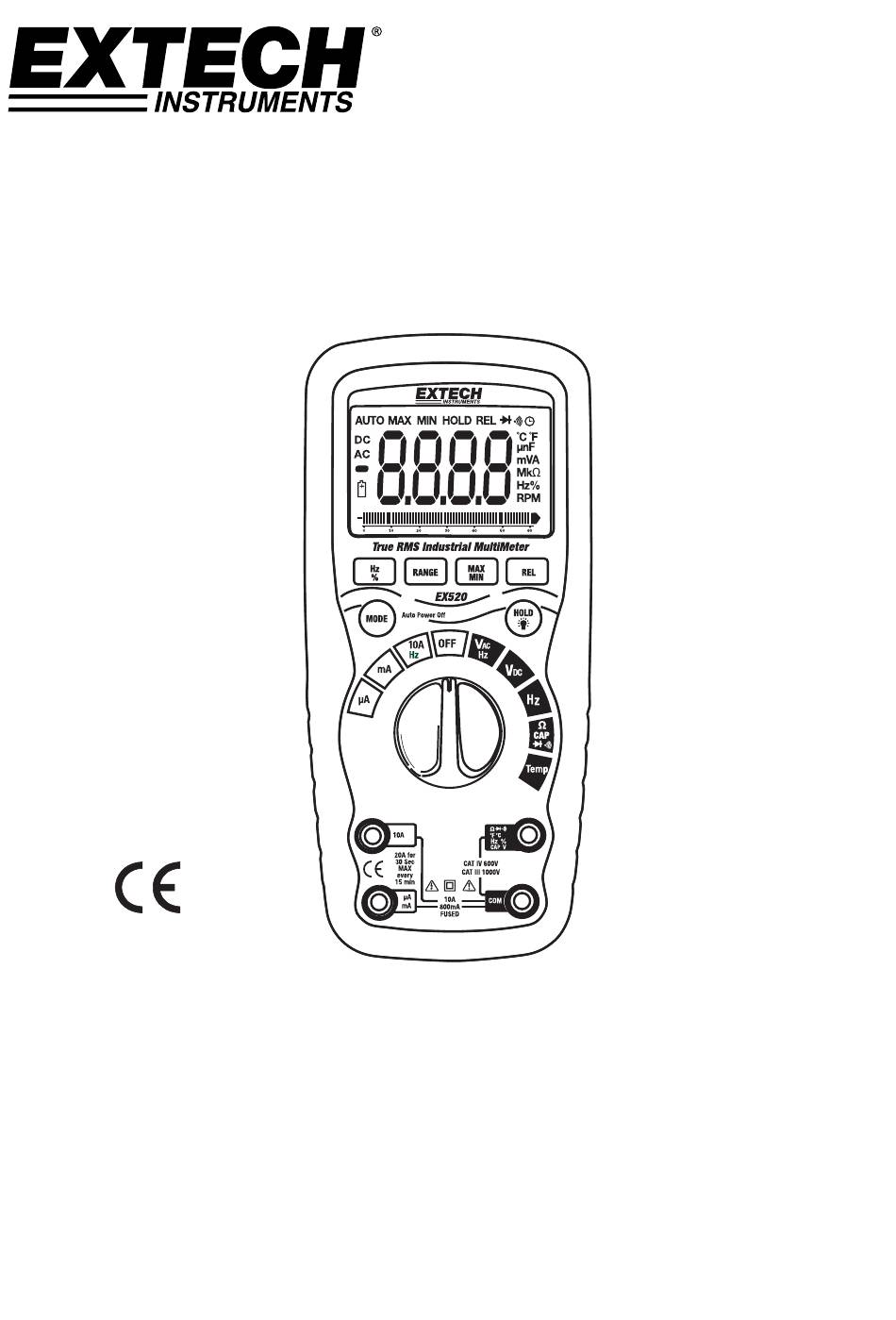

Guide d'utilisation

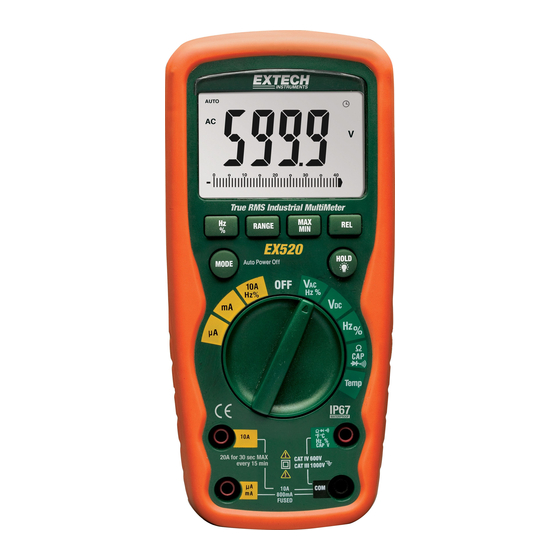

Multi compteur industriel True RMS
Extech EX520

Publicité

Table des Matières
loading

Manuels Connexes pour Extech Instruments EX520

Sommaire des Matières pour Extech Instruments EX520

  • Page 1 Guide d’utilisation Multi compteur industriel True RMS Extech EX520...
  • Page 2 Introduction Félicitations d’avoir acheté le Multi compteur Extech EX520 Vrai RMS gamme automatique. Ce compteur mesure la tension CA/CD, le courant CA/CD, la résistance, la capacitance, la fréquence (électrique & électronique), test diode, la continuité plus la température thermocouple. De conception robuste, pour une utilisation intense.

  • Page 3: Avertissements

    Des piles usagées ou endommagées peuvent causer une cautérisation au contact de la peau. Pour cela, toujours utiliser des gants appropriés dans de tels cas. • Vérifier que les piles ne sont pas court-circuitées. Ne pas jeter les piles dans le feu. EX520-fr-FR_v2.7 4/15...

  • Page 4: Instructions De Securite

    Ne JAMAIS utiliser le compteur à moins que le couvercle et la batterie et le couvercle à fusible soient mis en place et fixés de façon sûre. Si l’équipement est utilisé de manière non spécifiée par le fabricant, la protection fournie par l’équipement peut être détériorée. EX520-fr-FR_v2.7 4/15...

  • Page 5: Contrôleurs Et Prises

    Kilo (10 ) (ohms) Farads (capacitance) Méga (10 ) (ohms) Ω Ohms Hertz (fréquence) V Voltes Pourcentage (ratio obligatoire) Relatif Courant alternatif AUTO Gamme automatique Courant direct HOLD Affichage maintenu ºF Degrés Fahrenheit ºC Degrés centigrades MAX Maximum Minimum EX520-fr-FR_v2.7 4/15...

  • Page 6: Mesures De La Tension Ca (Frequence, Disponibilite Operationnelle)

    4. Lire la tension sur l’écran. 5. Pressez le bouton HZ/% pour indiquer « Hz ». 6. Lire la fréquence sur l’écran. 7. Pressez le bouton Hz/% encore pour indiquer « % ». 8. Lire le % de la disponibilité opérationnelle sur l’écran. EX520-fr-FR_v2.7 4/15...
  • Page 7 11. Lire la fréquence sur l’écran. 12. Pressez le bouton Hz/% encore pour indiquer « % ». 13. Lire le % de la disponibilité opérationnelle sur l’écran. 14. Pressez le bouton Hz/% pour retourner sur la mesure du courant. EX520-fr-FR_v2.7 4/15...

  • Page 8: Verification De La Continuite

    4. Touchez les bornes test sur la diode testée. La tension suivante indiquera typiquement de 0.400 à 0.700V. La tension inverse indiquera «OL». De courts appareils indiqueront près de 0V et un appareil ouvert indiquera «OL» dans les deux polarités. EX520-fr-FR_v2.7 4/15...
  • Page 9 4. Touchez les embouts de la borne test sur le circuit testé. 5. Lire la fréquence sur l’écran. 6. Pressez le bouton Hz/% encore afin d’indiquer « % » sur l’écran. 7. Lire le % de la disponibilité opérationnelle sur l’écran. EX520-fr-FR_v2.7 4/15...

  • Page 10: Mode Relatif

    Pour arrêter la fonction arrêt automatique, maintenez le bouton MODE et enclenchez le compteur. INDICATION DE LA BATTERIE FAIBLE L’icône apparaîtra sur le côté gauche en bas de l’écran lorsque la tension de la batterie devient basse. Remplacez les piles lorsque celui-ci apparaît. EX520-fr-FR_v2.7 4/15...

  • Page 11: Utiliser Uniquement Des Batteries Fraiches De La Taille Et Du Type

    équipements électriques et électroniques. Autres rappels sécurité pour la batterie o Ne jetez jamais les batteries au feu. Les piles peuvent exploser ou fuir. o Ne jamais mélanger différents types de piles. Toujours installer des piles neuves du même type EX520-fr-FR_v2.7 4/15...

  • Page 12: Remplacement Des Fusibles

    7. Remplacez et sécurisez le couvercle arrière, la batterie et le couvercle à batterie. ATTENTION: Pour éviter un choc électrique, ne pas utiliser votre compteur jusqu’à ce que le couvercle à fusible soit en place et fixé correctement. EX520-fr-FR_v2.7 4/15...

  • Page 13: Spécifications

    (20A: 30 sec max avec précision réduite) Toutes les gamme de tension CA sont spécifiées de 5% de gamme jusqu’à 100% de gamme. REMARQUE: La précision se situe de 18°C à 28°C (de 65°F à 83°F) et moins que 75% RH. EX520-fr-FR_v2.7 4/15...
  • Page 14 1C Remarques: Les spécifications de la précision consistent en deux éléments :  (% lu) - Ceci est la précision de la mesure du circuit.  (+ digits) - Ceci est la précision de l’analogue du convertisseur digital. EX520-fr-FR_v2.7 4/15...

  • Page 15: Affichage

    UL LISTE La marque UL n’indique pas que ce produit a été évalué pour la précision de ces lectures. Copyright © 2013‐2015 FLIR Systems, Inc.  Tous droits réservés, y compris la reproduction partielle ou totale sous quelque forme que ce soit. ISO‐9001 Certified  www.extech.com  EX520-fr-FR_v2.7 4/15...
