Page 2

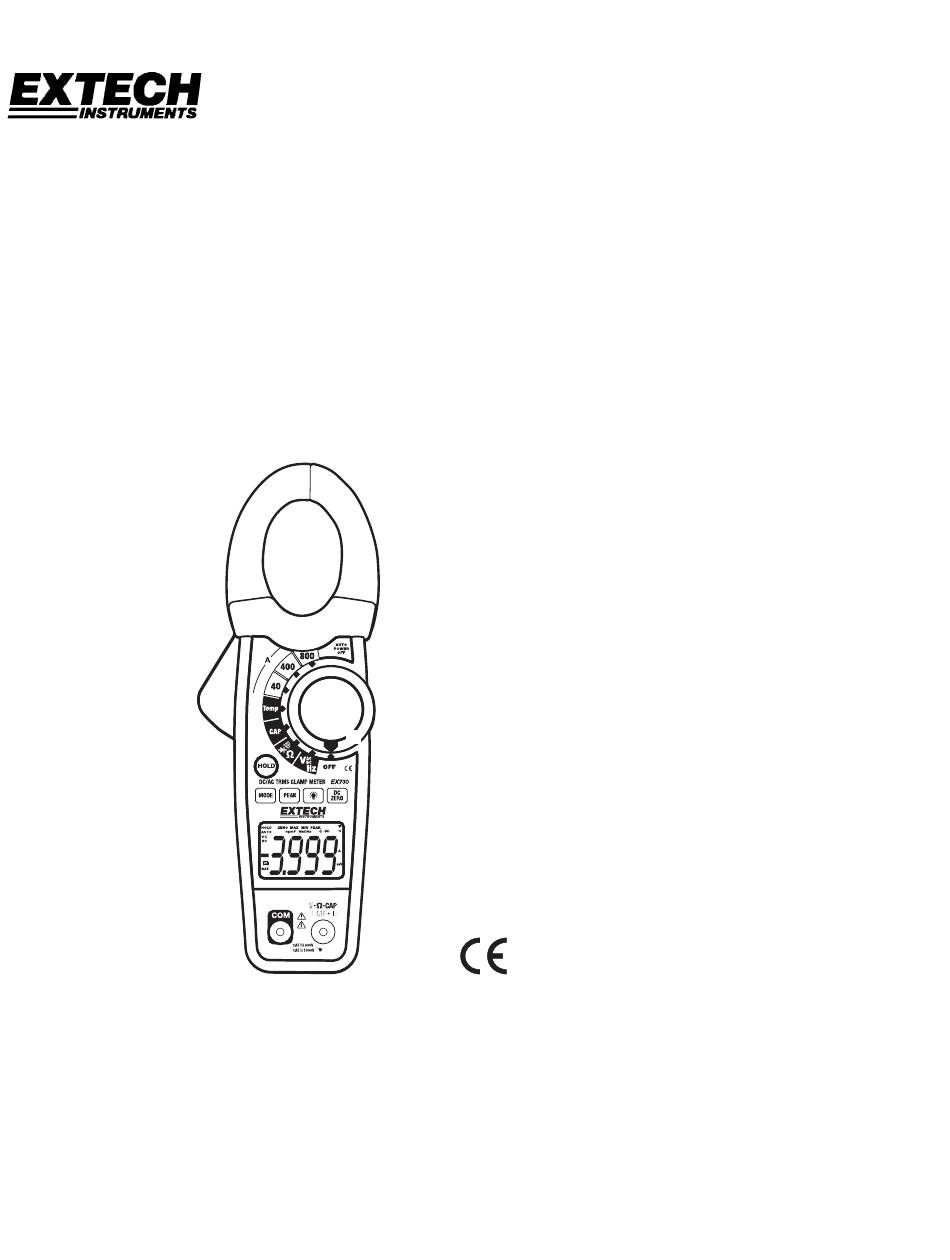

Introduction Nous tenons à vous féliciter pour l’achat de la pince ampèremétrique, modèle EX710, EX720 ou EX730. Cette pince ampèremétrique peut être utilisée pendant plusieurs années si elle est maniée avec précaution. Sécurité Symboles internationaux de sécurité Ce symbole, à côté d’un autre symbole ou à une borne, indique que l’utilisateur doit se référer au manuel d’utilisation pour de plus amples renseignements.
Page 3
AVERTISSEMENTS • L’utilisation inappropriée de ce mètre peut causer des dommages, chocs, blessures ou mort. Lisez et comprenez le présent manuel avant d’utiliser le mètre. • Retirez toujours les fils de tests avant de remplacer les batteries ou fusibles. • Inspectez l’état des fils de tests et le mètre pour tout dommage avant d’utiliser ce mètre. Réparez ou remplacez tout dommage avant l’utilisation.
Page 4
Description Description de l’appareil (Image de EX730) Pince à courant Déclencheur d’ouverture de la pince Boutons de contrôle: • Base de données • Mode • Crête • Lumière de fond • DCA Zéro (Seulement modèle EX730) Ecran LCD rétroéclairé Entrée négative COM du connecteur femelle pour la connection d’essai noire...
Page 5
Mettre l’appareil sur la fonction OFF en cas de non- utilisation. Mesures de courant AC/DC (DC seulement au modèle EX730) Avertissement: Assurez-vous que les câbles de mesure soient bien déconnectées de l’appareil avant de procéder à des mesures de courant au moyen de la pince.
Page 6
Mesures de résistance électrique Insérer le câble de mesure noir dans la borne négative COM et le câble de mesure rouge, dans la borne positive V·Ω·CAP·TEMP·Hz· Placer le commutateur de fonctions sur la position Ω Placer les pointes de sonde d’essai au travers du circuit ou des éléments testés.
Page 7
Mesures de température (Seulement modèles EX720 et EX730) Placer le commutateur de fonctions sur la position TEMP. Insérer la tête de la sonde thermométrique dans le connecteur femelle négatif COM et dans le connecteur femelle positif V·Ω·CAP·TEMP·Hz· , en tenant compte de la polarité.
Page 8
Tourner le commutateur de fonctions en position A ou V Utiliser le bouton Mode pour sélectionner AC ou DC (A DC seulement EX730) Donner le temps à l'écran de se stabiliser.
Page 9
± (2.5% + 8d) ± (2.5% + 8d) True RMS pour ± (2.8% + 5d) ± (2.8% + 5d) 800A AC ± (3.0% + 8d) EX720 et EX730 40.00A DC ± (2.5% + 7d) Courant DC 400.0A DC ± (2.5% + 5d) EX730...
Page 10
Précision (% de lecture + chiffres) Limites & Fonction Résolution EX710 EX720 EX730 -4 to 1400 ± (3%rdg + 9 ± (3%rdg + 9 Temperature -20 to 760 ± (3%rdg + 5 ± (3%rdg + 5 EX710-720-730-EU_FR V1.0 05/08...
Page 11
Spécifications générales Déclencheur d’ouverture 1.2" (30mm) environ de la pince Ecran 3-3/4 digits (4000 impulsions de comptage) rétroéclairé LCD Test de continuité Seuil 40Ω; Courant d’essai < 0.5mA Test de diode Courant d’essai typique de 0.3mA; Tension électrique en circuit ouvert typique < 3VCC Indication de pile Affichage de ‘BAT’...
