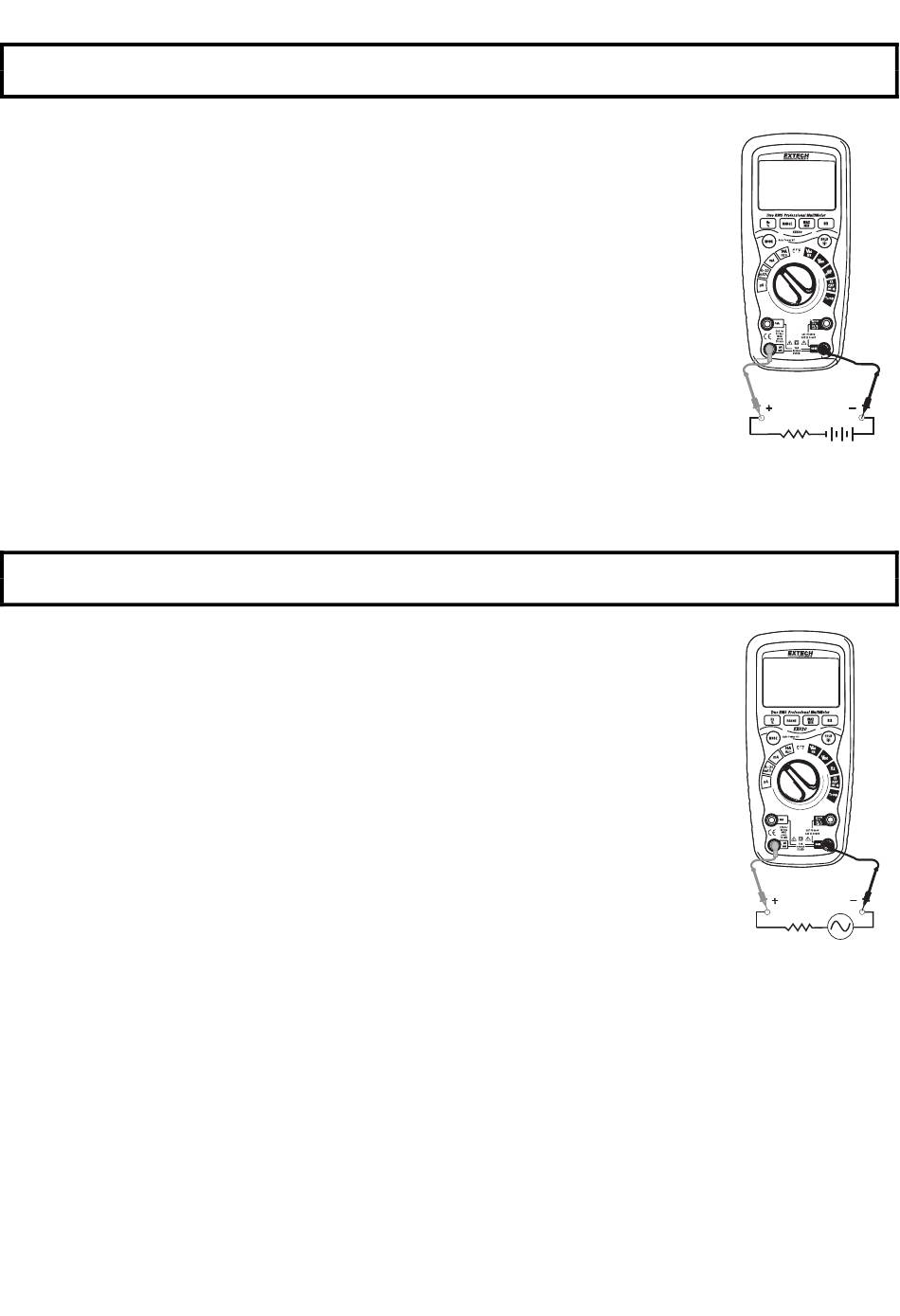

MESURES DU COURANT CD
ATTENTION: Ne pas faire des mesures du courant de 10 Ampères de plus de 30 secondes. Excéder
30 secondes pourrait causer des dommages au compteur et/ou aux fils test.
1. Insérez la prise banane du fil test noir dans la prise négative COM.
2. Pour des mesures du courant CD e plus de 6000µA, réglez le bouton fonction
sur la position jaune µA et insérez la prise banane du fil test rouge dans la
prise µA/mA.
3. Pour des mesures du courant de plus de 600mA CD, réglez le bouton fonction
sur la position jaune mA et insérez la prise banane du fil test rouge dans la
prise mA/µA.
4. Pour des mesures du courant de plus de 20A, réglez le bouton fonction sur la
position jaune de 10A/HZ/% et insérez la prise banane du fil test rouge dans la
prise 10A.
5. Pressez le bouton du MODE pour indiquer « DC » sur l'écran.
6. Retirez la source du circuit testé puis ouvrez le circuit sur le point sur lequel
vous souhaitez mesurer le courant.
7. Touchez l'embout noir de la borne sur le côté négatif du circuit.
Touchez l'embout noir de la borne sur le côté positif du circuit.
8. Appliquer le courant dans le circuit.
9. Lire le courant sur l'écran.
MESURES DU COURANT CA (FREQUENCE, DISPONIBILITE PROPORTIONNELLE)
AVERTISSEMENT: Ne pas faire des mesures du courant de 10 Ampères de plus de 30 secondes.
Excéder 30 secondes pourrait causer des dommages au compteur et/ou aux fils test.
1. Insérez la prise banane du fil test noir dans la prise négative COM.
2. Pour des mesures du courant de plus de 6000 µA, réglez le bouton fonction sur
la position jaune µA et insérez la prise banane du fil test rouge dans la prise
mA/µA.
3. Pour des mesures du courant de plus de 600mA, réglez le bouton fonction sur
la position jaune mA et insérez la prise banane du fil test rouge dans la prise
mA/µA.
4. Pour des mesures du courant de plus de 20 A, réglez le bouton fonction sur la
gamme 10 A/HZ/% et insérez la prise banane du fil test rouge dans la prise
10 A.
5. Pressez le bouton MODE pour indique « AC » sur l'écran.
6. Retirez la source du circuit testé puis ouvrez le circuit sur le point sur lequel
vous souhaitez mesurer le courant.
7. Touchez l'embout noir de la borne sur le côté négatif du circuit.
Touchez l'embout de la borne test rouge sur le côté « hot » du circuit.
8. Appliquer le courant dans le circuit.
9. Lire le courant sur l'écran.
10. Pressez le bouton Hz/% pour indiquer « Hz ».
11. Lire la fréquence sur l'écran.
12. Pressez le bouton Hz/% encore pour indiquer « % ».
13. Lire le % de la disponibilité opérationnelle sur l'écran.
14. Pressez le bouton Hz/% pour retourner sur la mesure du courant.
7
EX520-fr-FR_v2.7 4/15
