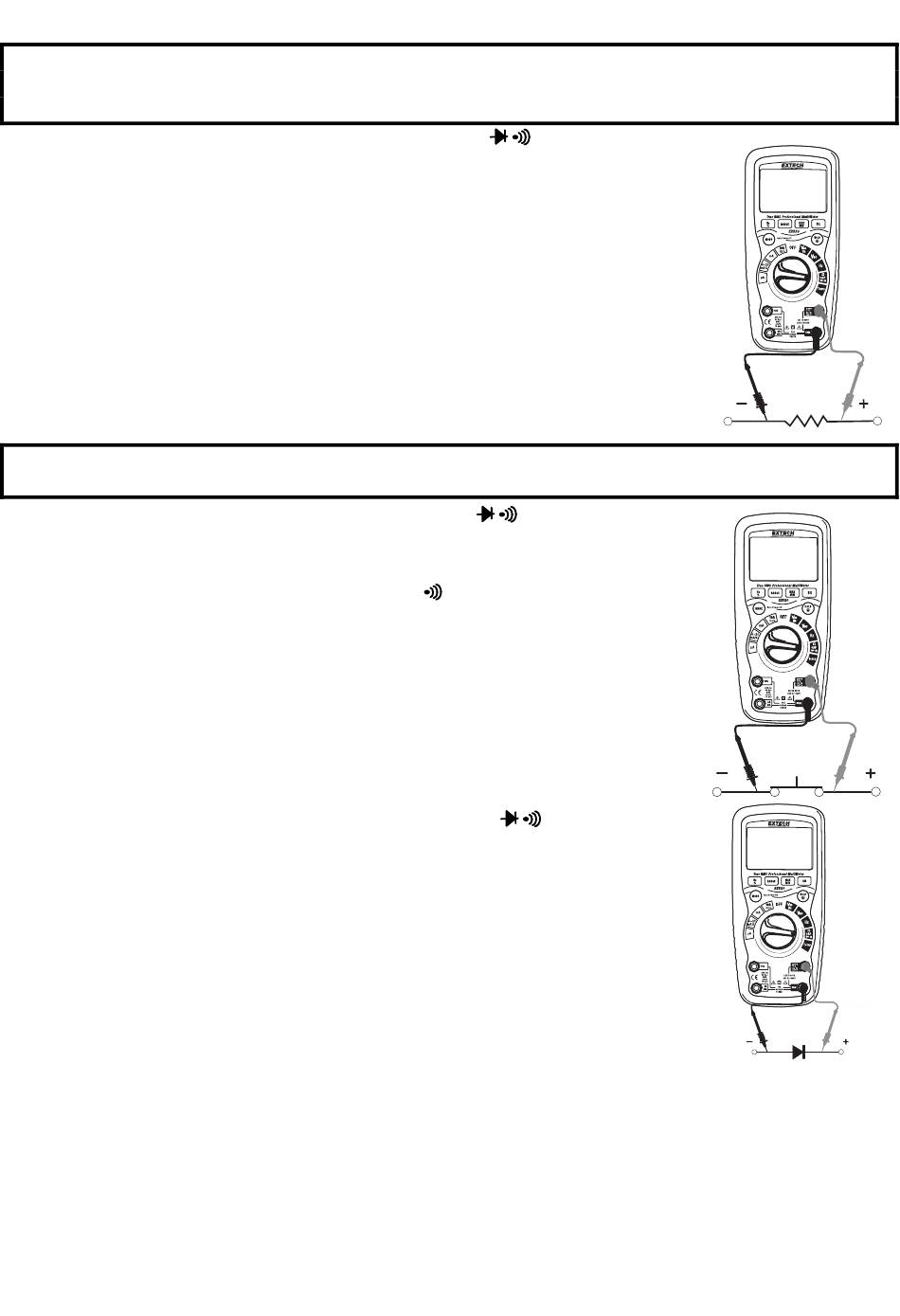

MESURES DE LA RESISTANCE
ATTENTION: Pour éviter les chocs électriques, déconnectez le courant de l'appareil testé et
déchargez toutes les capacités avant de prendre les mesures de résistance.
Retirez les piles et débranchez les cordes de la ligne.
1. Réglez le bouton fonction sur la position vert Ω CAP
2. Insérez la prise banane des fils test noirs dans la prise COM négative.
Insérez la prise banana des fils test rouges dans la prise Ω positive.
3. Pressez le bouton MODE pour indique "Ω" sur l'écran.
4. Touchez les embouts de la borne test du circuit ou du composant testé. Il est
préférable de déconnecter un côté du circuit testé ainsi le reste du circuit
n'interférera pas avec la lecture de la résistance.
5. Lisez la résistance sur l'écran.
VERIFICATION DE LA CONTINUITE
ATTENTION: Pour éviter les chocs électriques, ne jamais mesurer la continuité sur circuit ou fils qui
ont une tension en eux.
1. Réglez le bouton de fonction sur la position Ω CAP
2. Insérez la prise banane des fils test noirs dans la prise COM négative.
Insérez la prise banana des fils test rouges dans la prise Ω positive.
3. Utilisez le bouton de MODE pour voir l'icône
4. Touchez les embouts de la borne test sur le circuit ou fils que vous
souhaitez vérifier.
5. Si la résistance est moins que d'approximativement 35Ω, un son audible
sonnera. Si le circuit est "open" (mauvais), l'écran indiquera "OL".
TEST DIODE
1. Réglez le bouton fonction sur la position verte Ω CAP
2. Insérez la prise banane des fils test noirs dans la prise COM négative et
insérez la prise banana des fils test rouges dans la prise V positive.
3. Utilisez le bouton de MODE pour voir l'icône V sur l'écran.
4. Touchez les bornes test sur la diode testée. La tension suivante indiquera
typiquement de 0.400 à 0.700V. La tension inverse indiquera «OL». De courts
appareils indiqueront près de 0V et un appareil ouvert indiquera «OL» dans
les deux polarités.
.
.
et "Ω" sur l'écran.
.
8
EX520-fr-FR_v2.7 4/15
