Invacare® Colibri
ATTENTION !
Risque d'accident
Un réglage erroné du potentiomètre peut
provoquer des situations de conduite
dangereuses.
– Connectez le potentiomètre au support du
levier de commande.
Risque de détérioration de la carte de circuit
imprimé par une décharge électrostatique
– Manipuler les cartes de circuit imprimé
uniquement dans les zones de protection
électrostatiques (EPA).
• Tournevis Phillips
• Clé Allen de 2 mm
• Multimètre numérique

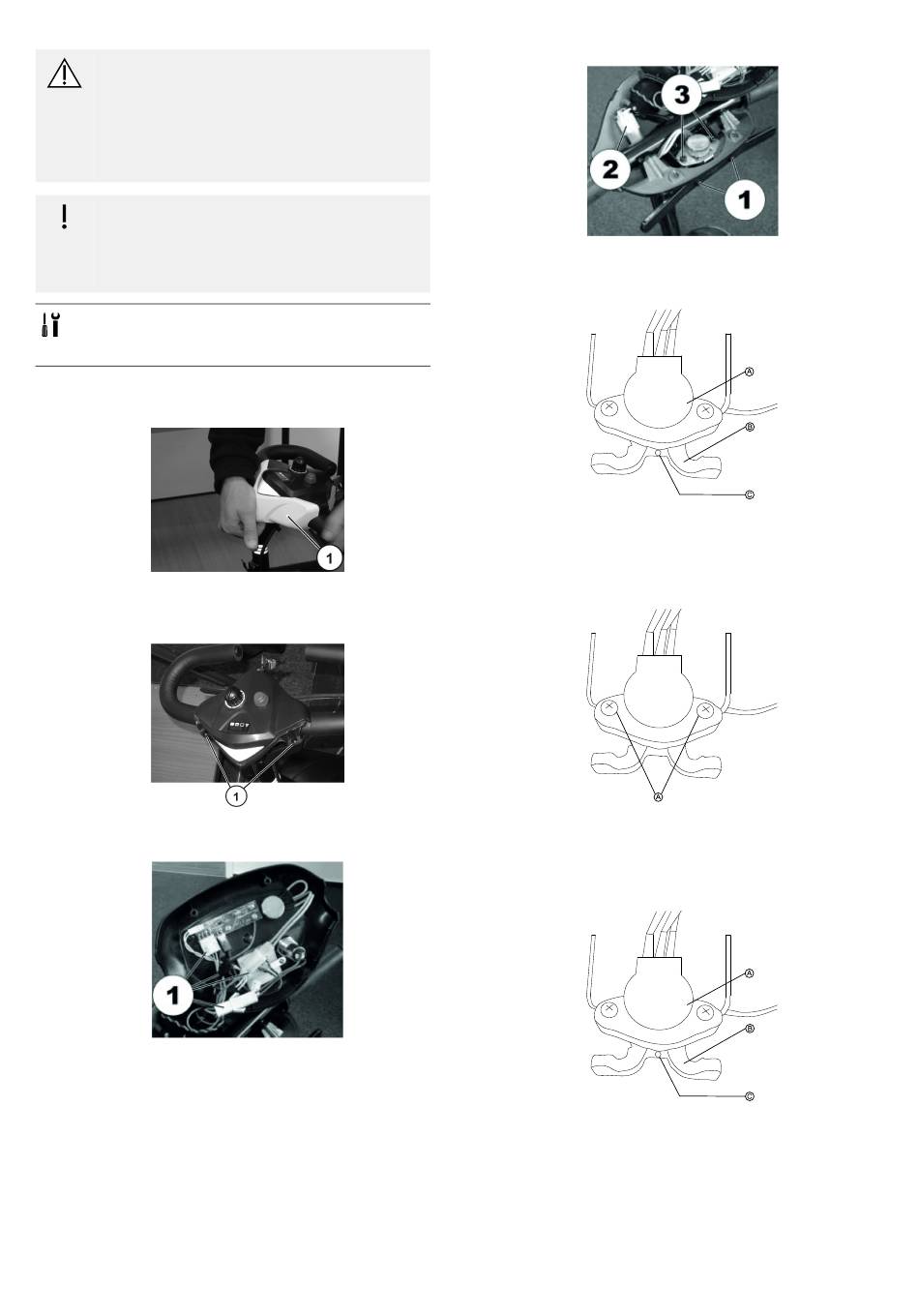

1. Démontez le siège.
2. Retirez les blocs batteries.
3.
Tirez le carénage (1) de la console de commande vers
le haut et à l'extérieur de la fixation.
4.
Retirez les vis (1) de la console de commande.
5.
Retirez toutes les prises de la console de commande.
6. Retirez la console de commande.
14
Fig. 4-7
Fig. 4-8
Fig. 4-9
7.
Desserrez et retirez les vis (1) et le levier de
commande.
8.
Retirez les vis C sur le support du levier de
commande B et retirez le support.
9. Débranchez la fiche du potentiomètre A de la console
de commande.
10.
Retirez les vis A sur le potentiomètre.
11. Remplacez le potentiomètre.
12. Rebranchez la fiche du potentiomètre A sur la console
de commande.
13.
Connectez le potentiomètre A et le support du levier
de commande B.
Serrez la vis C.
14. Installez les pièces en reprenant la procédure en sens
inverse.
15. Testez toutes les fonctions (essai).
Fig. 4-10
Fig. 4-11
Fig. 4-12
Fig. 4-13
1577884-D
