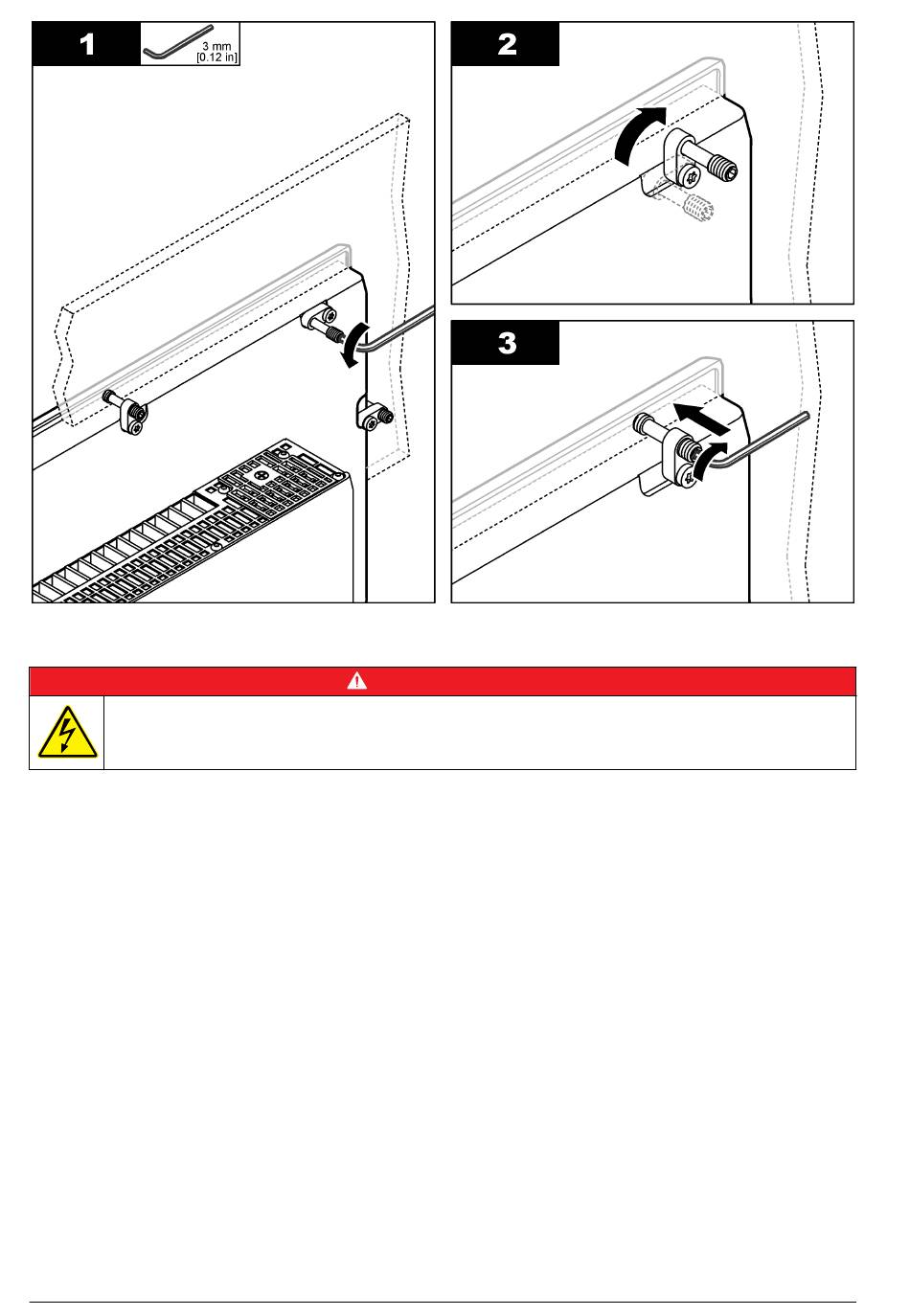

Elektrická instalace
Nebezpečí smrtelného úrazu elektrickým proudem. Před jakýmikoli pracemi na elektrickém zapojení
odpojte přístroj od zdroje napájení.
CX5130 – zdroj napájení
Napájecí síťový zdroj je nainstalován s rozhraním I/O. Model CX5130 je napájen 24 VDC
(–15 %/+20 %) prostřednictvím interní sběrnice a sběrnicových svorek. Dielektrická síla napájecího
síťového zdroje je 500 V
Sběrnicové svorky vyžadují samostatný zdroj napájení. Zdroj napájení musí při napětí
24 V poskytovat proud 4 A.
Poznámka: Nepoužívejte kontakt napájení „PE" pro jiné potenciály. Ujistěte se, že kontakty „PE" a „0V" (24V
napájení systému) mají stejný potenciál (připojení v ovládací skříňce). Kabeláž v ovládací skříňce musí splňovat
požadavky normy EN 60204–1:2006 Ochrana před úrazem elektrickým proudem (PELV).
EN 60204–1:2006 část 6.4.1: b: Jedna strana obvodu nebo jeden bod energetického zdroje obvodu musí být
připojen k ochrannému zemnicímu vodiči.
Poznámka: Chcete-li nastavit model CX5130 do polohy VYPNUTO, odpojte nejdříve vodič 24 V. Neodpojujte
uzemnění. Každé zařízení s nezávislým zdrojem napájení, které lze připojit (např. panel) musí mít stejný potenciál
jako model CX5130 na kontaktech „PE" a „GND" (žádný rozdíl potenciálů). Rozdíl v potenciálu může způsobit
poškození kontroléru a periferních zařízení.
Informace o připojení zdroje napájení a správném nastavení fázových můstků naleznete na
Pokud je napájecí síťový zdroj správně připojen a napájení je ZAPNUTO, dvě horní kontrolky LED
na prizmě svorky jsou zelené. Levá kontrolka LED ukazuje napájení CPU. Pravá kontrolka LED
ukazuje napájení svorky. Ostatní kontrolky LED ukazují stav svorkovnice.
138 Čeština
N E B E Z P E Č Í
. Interní sběrnice ve svorkách (sběrnice K- a E-) přenáší pouze data.
rms
Obr. 4.
