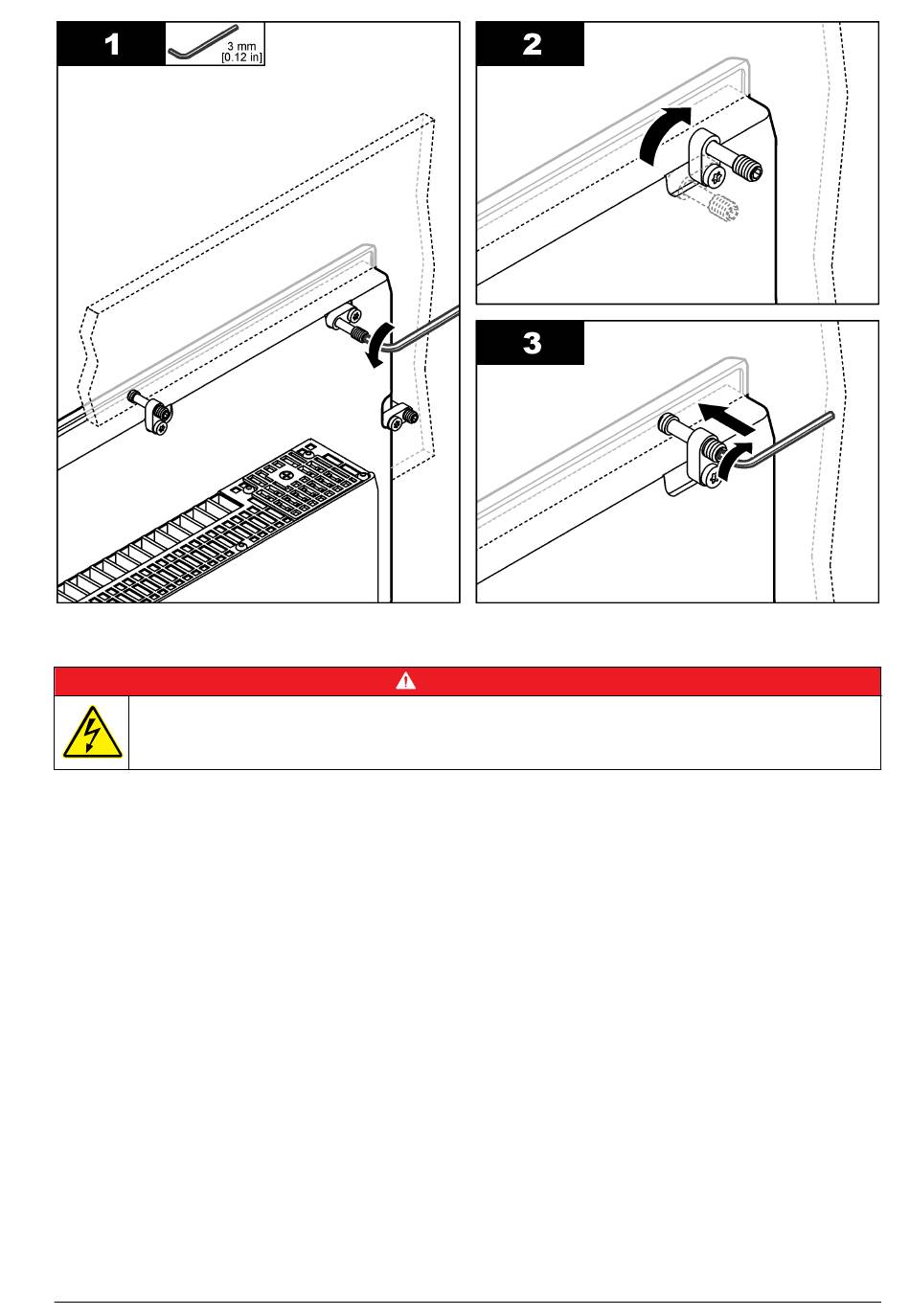

Elektrische Installation

Gefahr von Stromschlägen. Trennen Sie stets die Spannungsversorgung des Geräts, wenn elektrische
Anschlüsse erstellt werden.
CX5130 - Stromversorgung
Die Stromversorgungseinheit wird mit einer I/O-Schnittstelle installiert. Das CX5130 wird mit 24 V DC
(-15 %/+ 20 %) über den internen Bus und den Busanschlüssen mit Spannung versorgt. Die
Spannungsfestigkeit der Stromversorgungseinheit beträgt 500 V
Anschlüssen (K- und E-Bus) überträgt nur Daten. Für die Busanschlüsse ist eine separate
Stromversorgung erforderlich. Die Stromversorgung muss 4 A bei 24 V liefern.
Hinweis: Verwenden Sie den „PE"-Leistungsanschluss nicht für andere Potentiale. Stellen Sie sicher, dass „PE"
und „0V" (24 V-Systemversorgung) das gleiche Potential aufweisen (im Schaltschrank angeschlossen). Die
Verdrahtung im Schaltschrank muss die Norm EN 60204-1: 2006 Schutzkleinspannungen (PELV) erfüllen. EN
60204-1: 2006 Abschnitt 6.4.1: b: Eine Seite des Stromkreises oder ein Punkt der Energiequelle dieses
Stromkreises muss an das Schutzleitersystem angeschlossen werden.
Hinweis: Um das CX5130 auszuschalten, trennen Sie zuerst die 24 V-Leitung. Trennen Sie nicht die Masse. Alle
Geräte mit einer unabhängigen Stromversorgung, die evtl. angeschlossen sind (z. B. ein Bedienfeld), müssen das
gleiche Potential wie das CX5130 für „PE" und „GND" haben (keine Potentialdifferenz). Eine Potentialdifferenz kann
den Controller und die Peripherie beschädigen.
Angaben zum Anschließen der Stromversorgung und zu den richtigen Einstellungen der
Strombrücken finden Sie unter
Wenn die Stromversorgung richtig angeschlossen ist und eingeschaltet wird, leuchten die beiden
oberen LEDs im Klemmenprisma grün auf. Die linke LED zeigt die CPU-Stromversorgung. Die rechte
LED zeigt die Anschlussversorgung. Die anderen LEDs zeigen den Terminal-Bus-Status.
G E F A H R
Abbildung 4.
. Der interne Bus an den
rms
