Raccordement De L'alimentation En Gaz; Essai De Pression - AGA Falcon Professional FXP Mode D'emploi, Installation Et Entretien

Une fois le travail terminé, vérifiez que les alimentations de gaz et d'électricité sont correctement rebranchées.

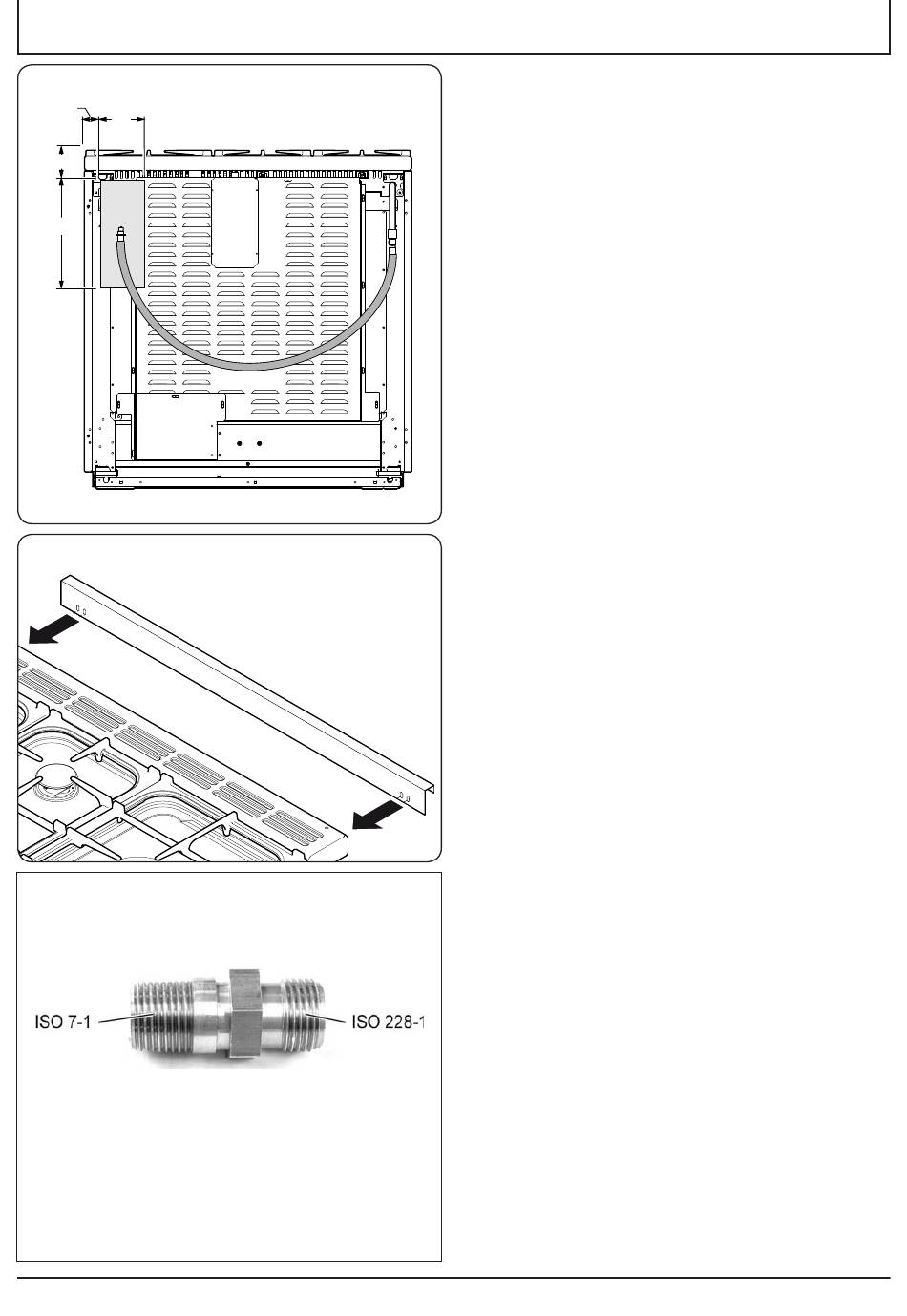

Fig.7-11
40
80
140
'A'
330
ArtNo.062-0002 - 90SC - Prof+ - Gas connection
Toutes les dimensions en millimètre All dimensions in millimetres
Fig.7-12
Le raccord d'admission de la cuisinière est de type interne
ISO 7-1. Si le raccordement doit être de type ISO 228-1,
utilisez le raccord d'adaptation ISO 7-1- ISO 228-1 fourni
dans le kit de modification.
Vissez le raccord dans l'admission de la cuisinière en
serrant à la main. A l'aide de deux outils appropriés, l'un
placé au niveau de l'admission située sur la cuisinière pour
veiller à en assurer stabilité et l'autre sur le raccord, vissez
le raccord dans l'admission.Couple minimum 15 Nm.
Couple maximum 20 Nm.Raccordement du tuyau flexible
au connecteur.
Raccordement du tuyau flexible au connecteur.
INSTALLATION

Raccordement de l'alimentation en gaz

Doit être conforme aux normes appropriées. Le tuyau flexible
(non fourni avec la cuisinière) doit être conforme aux normes
en vigueur. Les tuyaux flexibles sont disponibles dans la
plupart des magasins de matériaux et de bricolage.
L'alimentation en gaz domestique doit être terminée par un
raccord baïonnette orienté vers le bas.
Il est difficile de donner des cotes précises, étant donné
que la hauteur de la cuisinière est réglable et que chaque
raccordement est différent.
Montez le tuyau de façon à ce que les raccords d'admission et
de sortie soient verticaux et que le tuyau pende en forme de
«U» (Fig.7-11).
Le raccord de l'appareil est situé juste au-dessous du niveau
de la table de cuisson, à l'arrière de la cuisinière.
Remarque : Si l'espace derrière la cuisinière est limité, placer
la pièce d'espacement fournie afin de garantir un meilleur
espacement (Fig.7-12).
Vissez l'extrémité filetée du tuyau flexible dans l'admission de
gaz. En cas de doute, contactez votre fournisseur.
Lorsque le raccordement est terminé, effectuez un essai de
pression pour contrôler l'étanchéité de la cuisinière.

Essai de pression

La pression de gaz peut être mesurée au niveau de l'injecteur
d'un des brûleurs de la table de cuisson gauche. Retirez la
tête d'un des brûleurs. Montez le manomètre sur le gicleur.
Mettez en marche un des autres brûleurs de la table de
cuisson.
Tournez et appuyez sur le bouton de commande du brûleur
avec manomètre, pour permettre l'arrivée du gaz.
Reportez-vous au badge technique pour les pressions
d'essais.
Eteignez les brûleurs. Replacez le chapeau du brûleur, en
veillant à le remonter correctement sur le corps du brûleur.
28
