Schéma de connexion : RW030/4 & RWO30-P/4
RW030/4 : fourni avec caméra à percer RX-31 II
RWO30-P/4 : fourni avec caméra sur plaque RX-38
Caméra
RX-31 II
0.8 m.
Caméra
RX-38
Ecran LCD
(réf : RX-51)
Connectez les fils noirs ensemble sur une Masse (-)
Connectez les fils ROUGES ensemble sur un + 12V. Feu de recul
Ecran LCD
(réf : RX-51)
Entrée vidéo
Alimentation écran
Alimentations :

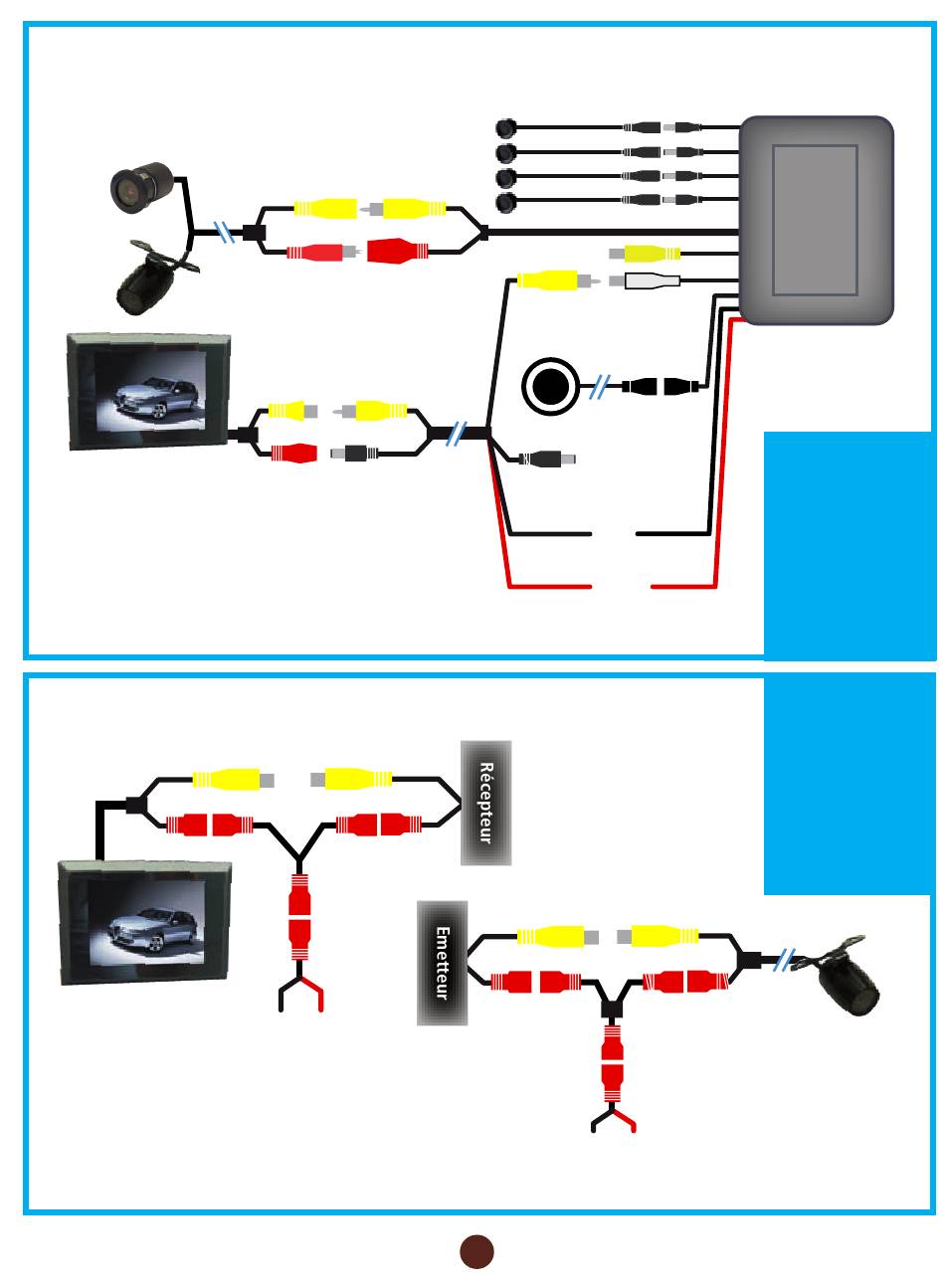

Schéma de connexion : RW030-P/RF
Entrée vidéo
Noir
Rouge
Masse
+12 V.
Après contact
4 Capteurs
ultrasons
Entrée vidéo AUX
RCA jaune
RCA blanc
Sortie vidéo vers écran
8 m.
Buzzer
Ne pas connecter
Isoler le connecteur
Noir
Masse
Rouge
Feu de recul
+12 V
Entrée vidéo
Noir
Masse
6
A
B
C
D
RADAR DE RECUL
DISPO EN OPTION
Vous pouvez améliorer
votre kit de vidéo de
recul
RW030-P en ajoutant
le module "radar de
recul" de référence
RX-76/4.
votre revendeur pour
plus d'information.
KIT "SANS FILS"
DISPO EN OPTION
Vous pouvez améliorer
votre kit de vidéo de
recul
RW030-P en ajoutant
le module "SANS FILS"
de référence RX-75RF.
Contactez
revendeur pour plus
d'information.
0.8 m.
Caméra
(réf : RX-38)
Rouge
Feu de recul
+12 V.
RW030
&
Contactez
RW030
&
votre
