CAMÉRA SUR PLAQUE D'IMMATRICULATION
Réf : RX-38
La caméra s'installe au dessus de la plaque d'immatriculation au niveau de la veilleuse de
plaque d'immatriculation.
Veuillez suivre les instructions ci-dessous pour l'installation de la caméra RX-38.
Démontez la veilleuse de plaque d'immatriculation en veillant bien à
1
ne pas la dégrader. Vous pourrez alors utiliser les orifices de la veilleuse
de plaque pour passer les fils de la caméra.
2
Si vous ne parvenez pas à démonter la veilleuse de plaque, vous devez
percez un trou à proximité de la veilleuse afin de permettre le passage
des fils. Le perçage n'est pas conseillé mais peut s'avérer nécessaire en
cas de passage des fils impossible par la veilleuse de plaque.
3

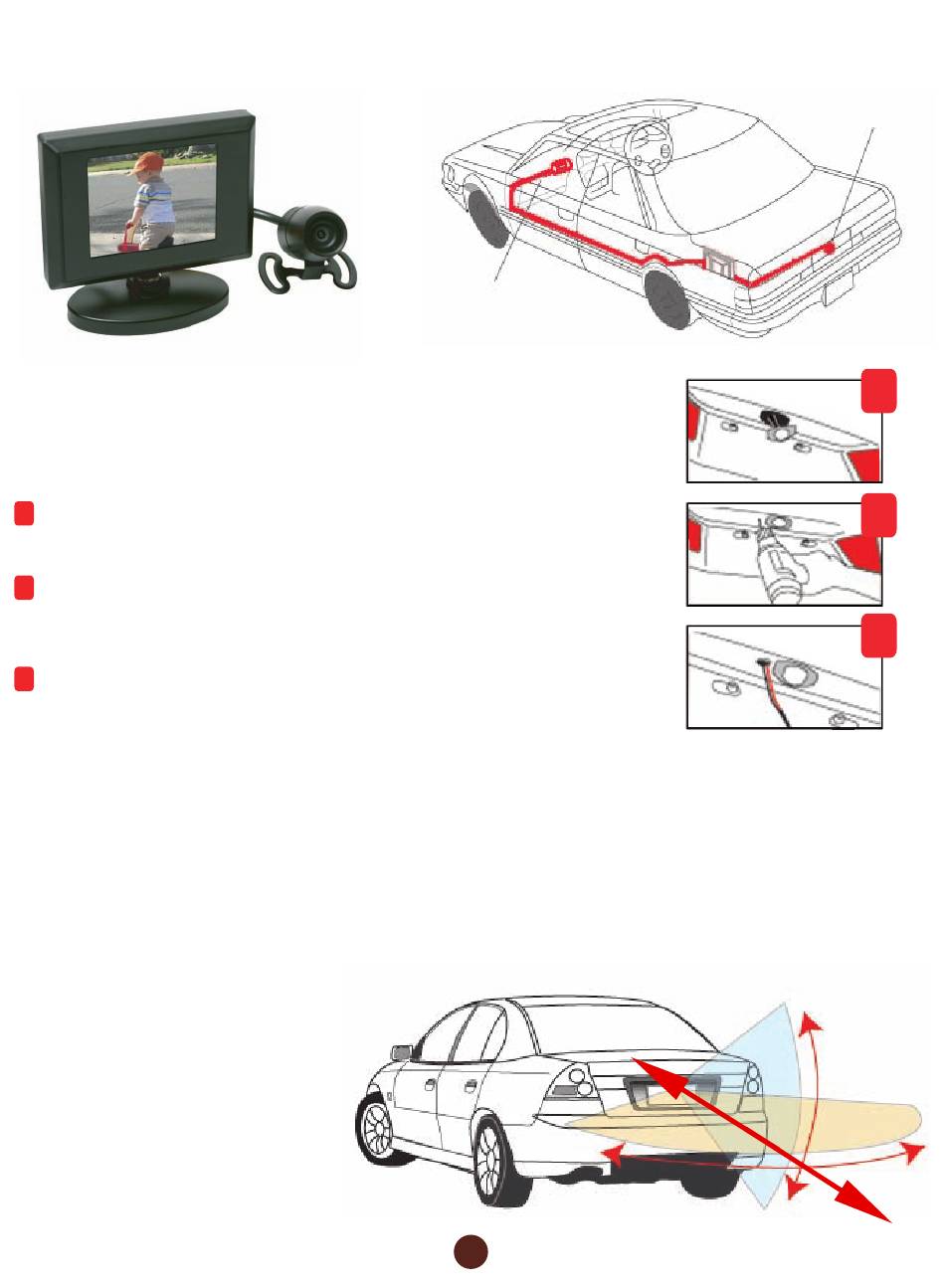

Passez les fils depuis la caméra vers l'intérieur du coffre ou de l'habitacle
du véhicule afin de les relier à l'alimentation et à l'écran (voir schéma
ci-dessous).
Fixation & position de la caméra
La fixation de la caméra se fait à l'aide des vis fournies. Le réglage de la position de la caméra se fait grâce au pliage de la patte de fixation.
Données techniques RX-38
Système : PAL / Ntsc
Fréquence Verticale : 50Hz / 60Hz
Balance des blancs : Auto
Consommation max. : 50mA
Température stockage : -30°C~60°C
Les angles de prise de vue la caméra RX-38 sont :
• Angle horizontal :
• Angle vertical :
• Angle maximal diagonal : 130°
Pixels : 628 x 582 pixels / 510 x 492 pixels
Illumination minimale : 3Lux/F1.2
Vitesse d'obturation : 1/60~1/15.000 seconds
Tension : DC 12V
Focale : f = 6,0mm / F = 2.0
92°
92°
Ecran
Température d'utilisation : -10°C~46°C, RH95¢H MAX
92°
8
Caméra
1
2
3
Résolution : 380 lignes TV
Sortie Vidéo : 1.0vp-p, 75Ohm
BLC : Auto
92°
130°
