Branchement Du Moteur - SCS Sentinel CTR51 Manuel D'installation Et D'utilisation

FR

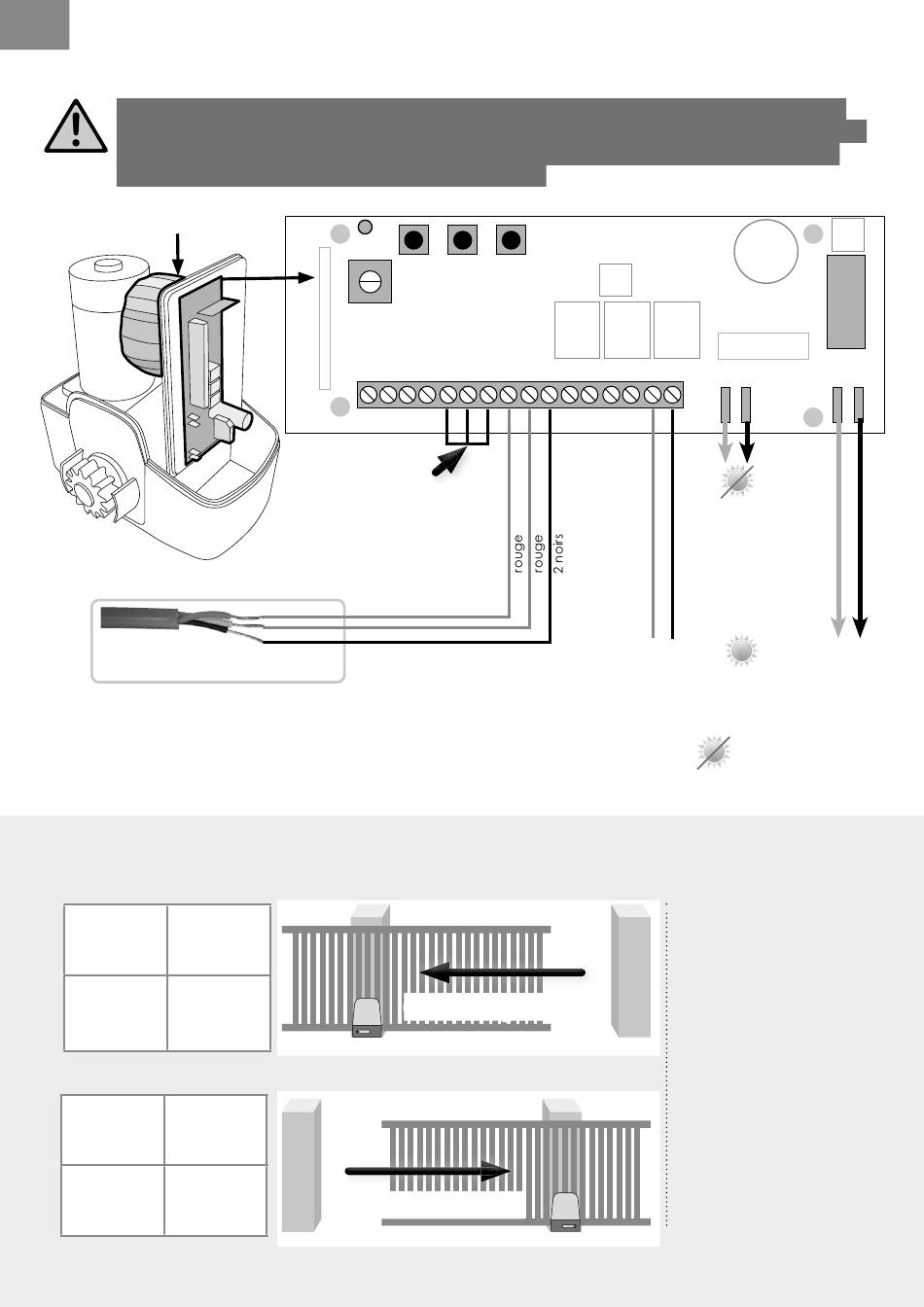

> BRANChEMENT du MoTEuR
Coupez l'alimentation électrique (débrancher les batteries en option) avant de réaliser
toute modification. La mise en œuvre, les connections électriques et les réglages doivent
être effectués dans les règles de l'art par une personne qualifiée et spécialisée. Si vous
avez un doute sur l'installation, demandez conseil !
transformateur
Fils du capteur de fin de course
Astuce
Si la motorisation ne s'arrête pas avec le contacteur
mécanique, il faudra inverser les 2 fils rouge sur 8 et 9
Branchement du moteur selon le sens d'ouverture du portail :
Borne 15 Borne 16
MOt
noir Rouge
Borne 15 Borne 16
MOt MOt
Rouge
fr ::: 26 fr ::: 26
DL1
Carte
électronique
RV1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Pontages
A faire si vous
n'utilisez pas de
photocellules
(Schéma en vue depuis l'intérieur de la propriété)
MOt
noir
Ouvre à droite
CODES TIME PAUSE
P1 P2 P3
Ouvre à gauche
C1
CTR51-01
PD1
FS2 FS1
24Vac
(option non solaire)
vers transformateur
voir page 25
Moteur
(option solaire)
Vers panneau solaire
voir page 32/33
(option non solaire)
vers batterie de secours
voir page 38
Si le moteur ne part pas
dans le bon sens.
Il faudra inverser les fils
sur les bornes 15 et 16 de
la carte
F1
FS3 FS4
+BATT-
ou
