- Page 1 PRO 900 V 2008 CTR 52 MANUEL D’INSTALLATION ET D’UTILISATION...
-
Page 3: Avertissements Generaux
La norme EN 12453 impose que l’installation comporte OBLIGATOIREMENT des dispositifs de contrôle et de surveillance (photo-cellules) pour les manœuvres effectuées en mode AUTOMATIQUE, ou effectuées HORS DE LA VUE de l’utilisateur. SCS SENTINEL décline toute responsabilité en cas de non respect de ces indications. AVERTISSEMENTS POUR L’ENTRETIEN ET LA REPARATION Avant d’effectuer toute opération d’entretien, de nettoyage ou de réparation quelle qu’elle soit, déconnectez... -
Page 4: Comment Mettre En Place Votre Kit Pro 900
Comment mettre en place votre kit PRO 900 Sommaire Déballer le kit et vérifier que toutes les pièces sont présentes page 5 Dessiner votre installation et définir son schéma de câblage page 5-6 Choisir l’emplacement des moteurs et fixer les plaques de soutien page 6-7 Fixer les moteurs à... -
Page 5: Partie 1 - Installation Mécanique

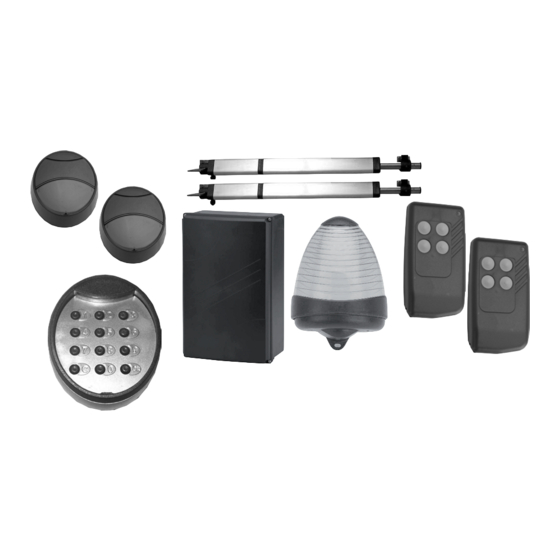

PARTIE 1 - Installation mécanique Composition du kit PRO 900 2 opérateurs à vis sans fin 12 volts avec pièces de fixation pilier et vantaux 1 boîtier électronique comprenant 1 platine électronique,un transformateur et la visserie de fermeture 1 feu clignotant 12 Volts avec fixation murale horizontale et/ou verticale. -
Page 6: Installation Des Motorisations
PARTIE 1 - Installation mécanique Installation des motorisations IMPORTANT : le kit PRO 900 est un système de motorisation autobloquant. De ce fait, les battants de votre portail doivent obligatoirement être équipés de butées latérales et d’une butée centrale. Ces butées permettent d’arrêter le portail en fin de course ATTENTION... -
Page 7: Comment Fixer Les Moteurs
PARTIE 1 - Installation mécanique Comment fixer les moteurs Ne pas commencer à percer les piliers ou le portail avant d’avoir imaginé précisément le positionnement des éléments en respectant les cotes de pose décrites page 6. Fixer l’équerre au mur en utilisant des fixations adaptées à votre pilier. Positionner latéralement la patte de fixation pour respecter les côtes de fixation. -
Page 8: Comment Fixer Les Moteurs Sur Des Piliers De Grandes Dimensions
PARTIE 1 - Installation mécanique Comment fixer les moteurs sur des piliers de grandes dimensions Si la côte A est supérieure à 175 mm (pilier de grande dimension), effectuer une entaille appropriée dans le pilier pour récupérer les côtes A et B indiquées page 5. Comment ouvrir manuellement votre portail Dispositif à... -
Page 9: Partie 2 - Branchements Électriques
PARTIE 2 - Branchements électriques Positionner son armoire électrique 1 Ouvrez le coffret électronique avec l’aide d’un tournevis cruciforme. Ôter le transformateur 2 Ôter délicatement la platine électronique. Conservez la dans un endroit sec et abrité. Haut 3 Positionner le coffret sur votre pilier à proximité de votre installation. -
Page 10: Effectuer Les Branchements Du Kit Pro 900
PARTIE 2 - Branchements électriques Effectuer les branchements du kit PRO 900 Il est impératif de réaliser tous les raccordements AVANT de relier l’automatisme au secteur 220V. CODES TIME PAUSE Moteur 2 Moteur 1 Moteur qui s’ouvre en premier 1 2 3 4 5 6 7 8 9 10 11 12 13 14... -
Page 11: Partie 3 - Mise En Service
PARTIE 3 - Mise en service L’apprentissage de la course du système Positionner manuellement le portail en position complètement ouverte, en dé- saccouplant les moteurs des battants. Visser manuellement les tiges des pistons pour les faire rentrer dans les mo- teurs jusqu’à... -
Page 12: Reconnaissance Des Télécommandes
PARTIE 3 - Mise en service Reconnaissance des télécommandes ATTENTION Le paramétrage des télécommandes ne suffit pas pour faire fonctionner correctement le système. Il vous faut impérativement effectuer “L’APPRENTISSAGE DE LA COURSE DU PORTAIL” page 10 Touche 1 Touche 2 CODES TIME PAUSE... -
Page 13: Apprentissage Du Clavier Sans Fil
PARTIE 3 - Mise en service Apprentissage du clavier sans fil ATTENTION Le paramétrage du clavier ne suffit pas pour faire fonctionner correctement le système. Il vous faut impérativement effectuer “L’APPRENTISSAGE DE LA COURSE DU PORTAIL” page 10 1 Oter délicatement la façade du clavier en utilisant l’enco- che située en bas du clavier . -
Page 14: Réglage Du Temps De Pause
PARTIE 3 - Mise en service Réglage du temps de pause MODE AUTOMATIQUE Maintenir l’appui sur le bouton P3 situé sur la platine électronique jusqu’à l’allumage fixe du voyant DL1, Relâcher la touche et laisser s’écouler le temps de pause désiré, ensuite presser P2 sur la platine électronique, DL1 s’éteint, le temps de pause est réglé. -
Page 15: Partie 4 - Garantie
à une panne (frais de démontage, d’expédition ou autre…) Les frais d’expédition du matériel entre le client et SCS SENTINEL sont à la charge du client, les frais de retour à la charge de SCS SENTINEL.
