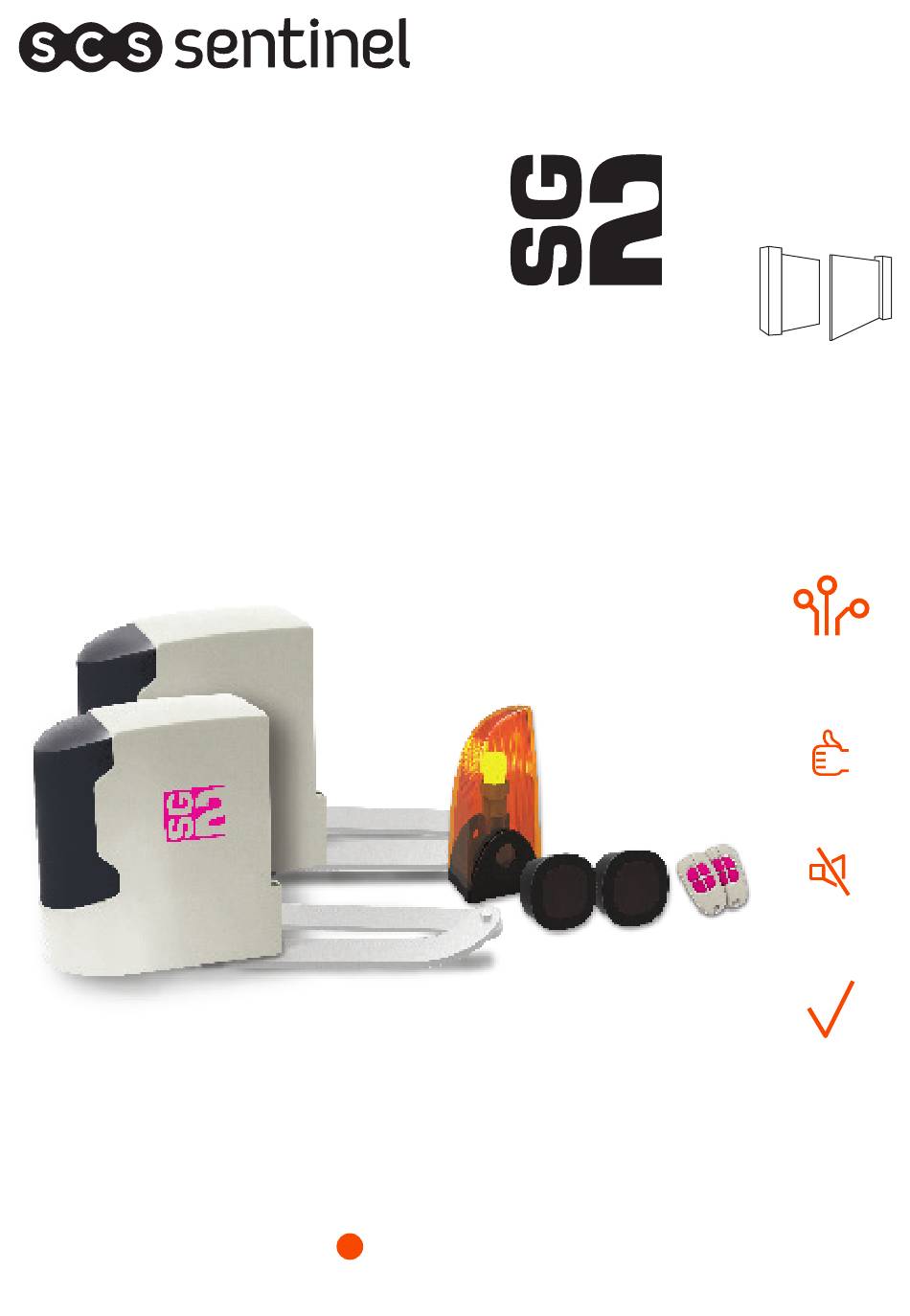

Motorisation à bras articulés
pour portail battant - 24V
2,5m max
250kg max
Articulated arms automation kit
for swing gate - 24 V
24V
Carte électronique
P100 PCB2 V SCS
Facile
Motorisation
silencieuse
Ref. MBA0051
Fiabilité
FR
Notice d'utilisation et d'installation
V.022022- IndK
Publicité
Manuels Connexes pour SCS Sentinel SG2
Sommaire des Matières pour SCS Sentinel SG2
- Page 1 Motorisation à bras articulés pour portail battant - 24V 2,5m max 250kg max Articulated arms automation kit for swing gate - 24 V Carte électronique P100 PCB2 V SCS Facile Motorisation silencieuse Ref. MBA0051 Fiabilité Notice d’utilisation et d’installation V.022022- IndK...
- Page 3 SOMMAIRE A - Précautions d’utilisation ..............................3 B - Descriptif ....................................4 B1 - Contenu du kit ............................... 4 B2 - Dimensions ................................4 C- Câblage / Installation ................................5 C1 - Installation de l’automatisme ..........................5 C2 - Tableau de dimensions ............................5 C3 - Fixation du moteur ..............................
- Page 4 B- DESCRIPTIF B1- Contenu du kit Motorisation à bras articulés pour portail battant - 24V 2,5m max 250kg max Articulated arm swing gate motor 24 V Carte électronique P100 PCB2 Facile Motorisation silencieuse Ref. MBA0051 Fiabilité Notice d’utilisation et d’installation Installation and user manual V.052017- IndA 2 Photocellules...
- Page 5 C- CÂBLAGE / INSTALLATION C1- Installation de l’automatisme Feu clignotant 24V avec antenne intégrée Photocellules Motorisation de portail 24 V Télécommande 4 canaux Ne pas oublier de poser des butées physiques (non fournies) pour le bon fonctionnement du portail C2- Tableau de dimensions Pour une installation correcte, conformez-vous scrupuleusement aux mesures indiquées sur le tableau ci-dessous.
- Page 6 C3- Fixation du moteur 1. Référez-vous au tableau de dimensions pour choisir les dimensions et positions appropriées pour l’installation des moteurs. 2. Vérifiez que la surface de montage des plaques de fixation soit lisse, verticale et rigide. 3. Disposez les fils d’alimentation des moteurs. 4.
- Page 7 Ajustement pour la position fermée : lorsque la position de fermeture complète est définie, fixez la butée mécanique correspondante dans cette position. Ajustement porte ouverte : lorsque la position d’ouverture complète est définie, fixez la butée mécanique correspondante. C4- Déverrouillage d’urgence 1.
- Page 8 Position du moteur verrouillé : Position du moteur déverrouillé : Le téton doit être en position ressortie Le téton doit être en position enfoncée ASTUCE Au lieu de déverrouiller votre moteur à la force des bras, vous avez la possibilité d’utiliser une Vers moteur batterie en branchant dessus les fils moteur blanc et jaune dans un sens ou dans l’autre...
- Page 9 C5- Schéma de câblage Figure 1 câblage impératif rouge en : > 0.5 mm² rouge 1 mm² 2 x 1.5 mm² P100 PCB2 V SCS Serrure Moteur 1 Moteur 2 Total Piet BP moteur moteur qui qui s’ouvre en s’ouvre en second premier...
- Page 10 Ouverture intérieure Cas n°1 CARTE P100 PCB2 moteur 1 moteur 2 Mo1+ Mo1- Mo2+ Mo2- (n°5) (n°6) (n°7) (n°8) blanc jaune jaune blanc ouvre en second ouvre en premier branchement sur branchement sur Moteur 2 Moteur 1 Cas n°2 CARTE P100 PCB2 moteur 1 moteur 2 Mo1+...
- Page 11 Photocellules Les photocellules sont des dispositifs de sécurité pour les portails automatiques. Elles sont composées d’un émetteur et d’un récepteur et elles se déclenchent lorsque la trajectoire du faisceau est interrompue. Si un obstacle est détecté, le portail s’arrête et s’ouvre légèrement permettant à l’obstacle d’être dégagé en toute sécurité.
- Page 12 Feu clignotant Si vous souhaitez améliorer la portée de vos télécommandes, vous pouvez brancher l’antenne située dans le feu clignotant avec un câble coaxial type RG58 (non fourni). Dans ce cas, vous devez déconnecter l’antenne d’origine. Branchez le cuivre central du câble coaxial sur la tresse cuivre...
- Page 13 250V LED1 D- RÉGLAGE/UTILISATION LED2 LED3 D1- Réglage nombre de battants (dip switch 1) LED4 Réglages des switchs : la position «ON» se situe vers la droite, «OFF» vers la gauche. SW1:Set 1. D/S set 2. Over_C1 DIP SWITCH 1 D/S set : 3.
- Page 14 D7- Indications voyants LED SYS-Learn LED1 indicateur RF : radio fréquence Fusible T20A Le voyant LED1 clignote lorsqu’un signal est reçu (télécommande 250V programmée ou non). LED1 LED2 LED3 LED2 système d’apprentissage : LED4 Le voyant LED2 clignote 2 fois par seconde en fonctionnement normal et 1 fois par seconde en programmation.
- Page 15 D10- Processus d’apprentissage du système pour un portail simple battant Positionnez le switch 1 sur OFF. Positionnez le battant complètement ouvert. Pressez sur la touche « SYS-Iearn » (jusqu’à ce que le voyant LED2 clignote 1 fois par seconde au lieu de 2 fois par seconde comme il le fait normalement), puis pressez la touche en haut à...
- Page 16 Photocellules Méthode de détection Faisceau infrarouge Portée 10M maximum Tension d’entrée 12-24 V AC/DC Délai de réponse < 100ms Indicateur de fonctionnement RX : LED rouge allumée ( faisceau interrompu) LED rouge éteinte (faisceau aligné) TX : LED rouge allumée (alimentation) Dimensions 63 x 63 x 30 mm Type de sortie...
- Page 17 • Dommages résultant de l’utilisation et /ou installation de pièces ne provenant pas de celles prévues et incluses par SCS Sentinel. • Dommages dûs à un manque d’entretien ou un choc • Dommages dûs aux intempéries telles que : grêle, foudre, vent violent, etc.
- Page 18 Toutes les infos sur : www.scs-sentinel.com 110, rue Pierre-Gilles de Gennes 49300 Cholet - France...
