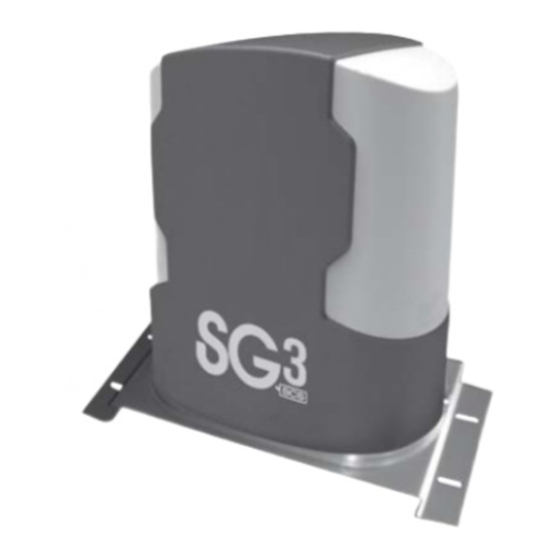

- Page 1 Manuel d’installation et d’utilisation Kit automatisme pour portail coulissant CTR 58 V.06-2012...
-
Page 2: Table Des Matières
SOMMAIRE 0 892 350 490 (0.34 € TTC la minute) Avertissements généraux ...................1 Introduction .........................2 Consigne de sécurité ....................3 Contenu du kit ......................13 Structure mécanique ....................14 Côtes d’encombrement ..................15 Installation ........................16 Branchements ......................22 Utilisation ........................26 Informations complémentaires ................31 Hotline assistance technique au 0 892 350 490 (0.34 € TTC la minute) Lundi, mercredi, vendredi et samedi de 9h00 à... -
Page 3: Avertissements Généraux
Le portail doit coulisser aisément avant l’installation du moteur. Apporter toutes les modifications nécessaires concernant l’espace de sécurité autour du portail ainsi que la protection des zones de cisaillement, d’entrainement et de danger en général. SCS Sentinel décline toute responsabilité en cas d’inobservation de ces points. -
Page 4: Introduction
INTRODUCTION 0 892 350 490 (0.34 € TTC la minute) Vous venez de faire l’acquisition d’un kit de motorisation pour portail coulissant. Cet automatisme vous accompagnera durant de nombreuses années si vous suivez attentivement les instructions contenues dans ce manuel. Pour réussir votre installation, il est indispensable de lire intégralement cette notice avant de commen- cer la pose, notre garantie ne s’appliquera que pour des installations effectuées selon le respect de nos critères. -
Page 5: Consignes De Securite
CONSIGNES DE SECURITE 0 892 350 490 (0.34 € TTC la minute) Attention : Pour la sécurité des personnes et des biens, vous devez respecter ces instructions et les conserver précieusement. Nous vous conseillons de prendre le temps de lire et d’appliquer ces instructions. Une installation et une programmation incorrectes peuvent être dangereuses et causer de graves blessures. - Page 6 des barres palpeuses pour les coulissants ajourés). Si vous avez un doute adressez-vous à un profes- sionnel. c- Vérification du bon état du portail Vérifiez le bon état général de votre portail en contrôlant plus particulièrement la solidité des gonds ou des glissières, les supports pouvant accepter les éléments de l’automatisme à...
- Page 7 e - Analyse et suppression des risques Les risques engendrés par un portail coulissant motorisé ainsi que les solutions adoptées pour les suppri- mer sont localisées en figure ci-dessous : Au niveau du bord primaire : risque de chocs et d’écrasements entre le bord primaire du portail et le pilier lorsque celui-ci se referme.
- Page 8 Au niveau des glissières supérieures : risque d’entrainement des mains. Solution : maintenir une zone de sécurité : identifier la zone de façon visuelle. Distance de sécurité <8mm. glissière glissière glissière glissière pilier pilier portail portail a <8 mm a <8 mm portail portail portail...
- Page 9 Dans tous les cas : Ne jamais laisser les enfants utiliser les télécommandes afin d’éviter tout déclenchement involontaire du portail. Informez-les des dangers. La zone à proximité du portail ne doit pas être une aire de jeux pour les enfants. L’installateur doit former l’utilisateur au bon fonctionnement de son portail motorisé.
-
Page 10: Important
g- Protéger l’environnement - Les matériaux d’emballage (carton, plastique, polystyrène, etc.) ne doivent pas être jetés dans la nature et ils ne doivent pas être laissés à la portée des enfants, car ils représentent une source poten- tielle de danger. h- Guide pour l’utilisateur Ne pas intervenir sur les parties de l’automatisme et sur le portail lui-même lorsqu’il est en mouvement (la proximité... -
Page 11: Document A Remplir Pour La Maintenance De Votre Automatisme
i- Maintenance -Tenez l’installation en parfait état de fonctionnement, électrique, mécanique et normatif et vérifiez régulièrement le bon état et le bon fonctionnement des divers éléments. Nous vous conseillons de vérifier votre automatisme et les éléments de sécurité tous les 6 mois au maxi- mum et après chaque anomalie ou intervention extérieure. - Page 12 Adresse de l’installation : Référence de votre automatisme : Numéro de série (au-dessus du code barre) : Date de l’achat :../../..Magasin : Installé le :../../..par : Intervention Date Description de l’intervention effectuée par:...
-
Page 13: Vue Générale D'installation Côté Rue
Transpondeur avec clés magnétiques (option) Lampe clignotante (1 fournie) Photocellules (1 paire fournie) Panneau solaire 12 Volts (option) + boitier batterie Antenne (option) Moteur avec électronique intégrée (1 fourni) Sélecteur à clé (option) Crémaillères avec visserie (5ml fournis) Télécommande 4 canaux (2 fournies) Butée latérale (non fournie) VUE GÉNÉRALE D’INSTALLATION CÔTÉ... -
Page 14: Caractéristiques Techniques
CARACTÉRISTIQUES TECHNIQUES Longueur maximale du portail 5 mètres Hauteur maximale du portail 2.50 mètres Poids maximal du portail 500 kg Tension d’alimentation 12 Volts Puissance 60 Watts Vitesse d’ouverture environ 0.16 m/seconde Dimensions du moteur 156*322*324 mm Poids du moteur 2.3 kg Température de fonctionnement 0°C / +60°C... -
Page 15: Contenu Du Kit
CONTENU DU KIT 0 892 350 490 (0.34 € TTC la minute) MOTEUR 12 VOLTS (x1) CRÉMAILLÈRES 33 cm (X15) avec visserie FINS DE COURSE MÉCANIQUES (X2) SUPPORT DE FIXATION MOTEUR (x1) FEU CLIGNOTANT (x1) MANUEL D’INSTALLATION ET D’UTILISATION PHOTOCELLULES (x2) TÉLÉCOMMANDE (x2) Hotline assistance technique au 0 892 350 490 (0.34 €... -
Page 16: Structure Mécanique
STRUCTURE MÉCANIQUE 0 892 350 490 (0.34 € TTC la minute) RAIL DE COULISSEMENT - ROUES Le profil du rail peut être de section ronde ou en V. Il est en revanche obligatoire d’employer des roues expressément prévues pour le type de rail utilisé. Plus le diamètre des roues est grand, plus le coulissement est aisé. -
Page 17: Côtes D'encombrement
CÔTES D’ENCOMBREMENT 0 892 350 490 (0.34 € TTC la minute) MOTEUR PLAQUE DE FIXATION 359,50 227,50 114,50... -
Page 18: Installation
INSTALLATION 0 892 350 490 (0.34 € TTC la minute) FIXATION DU MOTEUR Le moteur se positionne sur le même côté que le sens d’ouverture désiré, voir schéma ci-dessous. Vous pouvez fixer le moteur de plusieurs manières : Fixation du moteur Attention: pour savoir comment fixer votre moteur, mesurez la distance A allant du sol au haut de la barre de renfort basse de votre portail coulissant. -
Page 19: Pose Directe Au Sol
POSE DIRECTE AU SOL a - Ôter le capot moteur. b - Ôter la protection électrique. c - Positionner le moteur sans le fixer à son emplacement définitif. Il doit être parfaitement parallèle au portail et le bord de la roue crantée doit être située à... -
Page 20: Fixation Par Vissage Du Moteur Sur Plos De Béton
FIXATION PAR VISSAGE DU MOTEUR SUR PLOS DE BÉTON Ce montage est conseillé dans les régions de fort enneigement et là où il existe un risque d’inondation. Le principe est le même que ci-dessus, mais cette fois le moteur se trouve surélevé du sol. La hauteur du plot de béton est laissée à... - Page 21 Retirer la crémaillère Tracé Tracé Percer votre portail en haut de toutes les marques de repérage. (Figure 4) Haut Perçage à Ne jamais effectuer perçer en bas Venir fixer votre crémaillère. Pour ob- (Figure 4) tenir l’écart nécessaire entre la roue et la crémaillère, remonter légèrement la crémaillère dans sa fixation.
-
Page 22: Déverouillage Manuel
DÉVEROUILLAGE MANUEL En cas de coupure de courant ou pour programmer votre automatisme de portail, vous pouvez déverrouiller manuellement les moteurs : Placez-vous du coté intérieur du portail. Retirer le bouchon et introduire la clé six pans servant au déverrouillage, puis la tour- ner de 180°. - Page 23 À ce stade de l’installation, le moteur n’est pas alimenté et est débrayé. FIGURE B FIGURE A Ouvrez complètement le portail. fin de course sur la crémaillère de façon à enclencher le contact (ressort Figure A). Positionnez le 1 Vissez (Figure B). Fermez complètement le portail.
-
Page 24: Branchements
BRANCHEMENTS 0 892 350 490 (0.34 € TTC la minute) PRÉPARATION DE L’ALIMENTATION 230 VOLTS • 1 - Dévisser le couvercle de protection électrique et le support de protection carte • 2 - Faire passer le câble 230 Volts sous le support en dessous du moteur et par le tube • 3 - Connecter le câble d’alimentation au bornier... -
Page 25: Branchement Du Moteur
BRANCHEMENT DU MOTEUR • 1) Brancher les capteurs fins de course respectivement Fils capteur fin de sur FA, FC et COM. course • 2) Brancher les fils du moteur sur les bornes MOT. • 3) Selon votre sens d’ouverure du portail, suivre les indications du schéma ci-dessous. -
Page 26: Branchement Des Accessoires
BRANCHEMENT DES ACCESSOIRES Important : l’ensemble des câbles accessoires doivent passer par le trou prévu à cet effet et non par le tube 230 Volts. Branchement feu (fourni) Branchement contact Branchement sec (option) antenne (option) NB: Bornier amovible pour le feu et le contact sec. Attention: Bornier fixe pour l’antenne. -
Page 27: Branchement Des Photocellules
Cuivre Cuivre BRANCHEMENT DES PHOTOCELLULES Photocellule TX Photocellule RX • Option 1 - Vous utilisez une paire de photocellules : photocellule photocellule photocellule photocellule dans ce cas, vous devez ôter totalement le jumper Bornier amovible. 1 2 3 4 5 avant de procéder aux Ôtez-le pour faire vos 1 2 3 4 5 clig... -
Page 28: Utilisation
UTILISATION 0 892 350 490 (0.34 € TTC la minute) APPRENTISSAGE DE LA COURSE DU PORTAIL Pendant l’apprentissage de la course de portail, tous les dispositifs de sécurité sont ignorés. Prenez toutes les précautions nécessaires et empêchez quiconque de rester à proximité de l’installation. Positionner manuellement le portail en Butée latérale position complètement ouverte (Figure 1). - Page 29 RECONNAISSANCE DES TÉLÉCOMMANDES ( maximum 30 accessoires radio) Le paramétrage des télécommandes ne suffit pas à faire fonctionner correctement le système. Il vous faut impérativement effectuer l’apprentissage de la course du portail (voir page 25). OUVERTURE COMPLÈTE (Portail complet) 1- Se munir d’une télécommande 2- Se placer devant l’armoire électronique ouverte 3- Repérer P1 et DL1 4- Appuyer 2 secondes sur la touche P1.
-
Page 30: Descriptions Et Caractéristiques De La Carte Électronique Ctr
DÉPROGRAMMATION DES TÉLÉCOMMANDES et des accessoires radio Cette procédure efface toutes les programmations radio 1- Appuyer sur P1 et maintenir appuyé 2- DL1 s’allume 3- DL1 s’éteind 4- 100% des accessoires radio sont effacés Donc: Appuyer sur P1 maintenir appuyé DL1 allumée maintenir appuyé... -
Page 31: Mode Automatique
2/ MODE AUTOMATIQUE Appui sur télécommande Fermeture du portail Ouverture du portail Automatiquement Temps de pause de 1 à 180 secondes Avec ce mode, vous n’utilisez votre télécommande que pour ouvrir le portail. La fermeture s’effec- tuera automatiquement. Ce mode de fonctionnement nécessite l’installation des photocellules. ▌CAS PRATIQUE 1 Vous effectuez un deuxième appui sur votre télécommande durant l’ouverture. -
Page 32: Réglage Du Temps De Pause
▌CAS PRATIQUE 2 Appui sur télécommande Fermeture du portail Temps de pause Ouverture du portail Appui sur télécommande Automatiquement Relance de 100% du temps de pause * Un appui lors du temps de pause relance 100% du temps de pause. RÉGLAGE DU TEMPS DE PAUSE EN MODE AUTOMATIQUE Le temps de pause est réglé... -
Page 33: Informations Complémentaires
En cas de non fonctionnement, appelez impérativement le service d’assistance téléphonique. Les frais d’expédition du matériel entre le client et SCS SENTINEL sont à la charge du client. Les frais de retour sont à la charge de SCS SENTINEL. - Page 34 Dernière version de la notice téléchargeable sur www.scs-sentinel.com « Par la présente, la société SCS Sentinel déclare que l’appareil SG3 by SCS est conforme à la directive RTTE 1999/5/ CE. Vous trouverez la déclaration de conformité CE complète sur le site www.scs-sentinel.com »...
