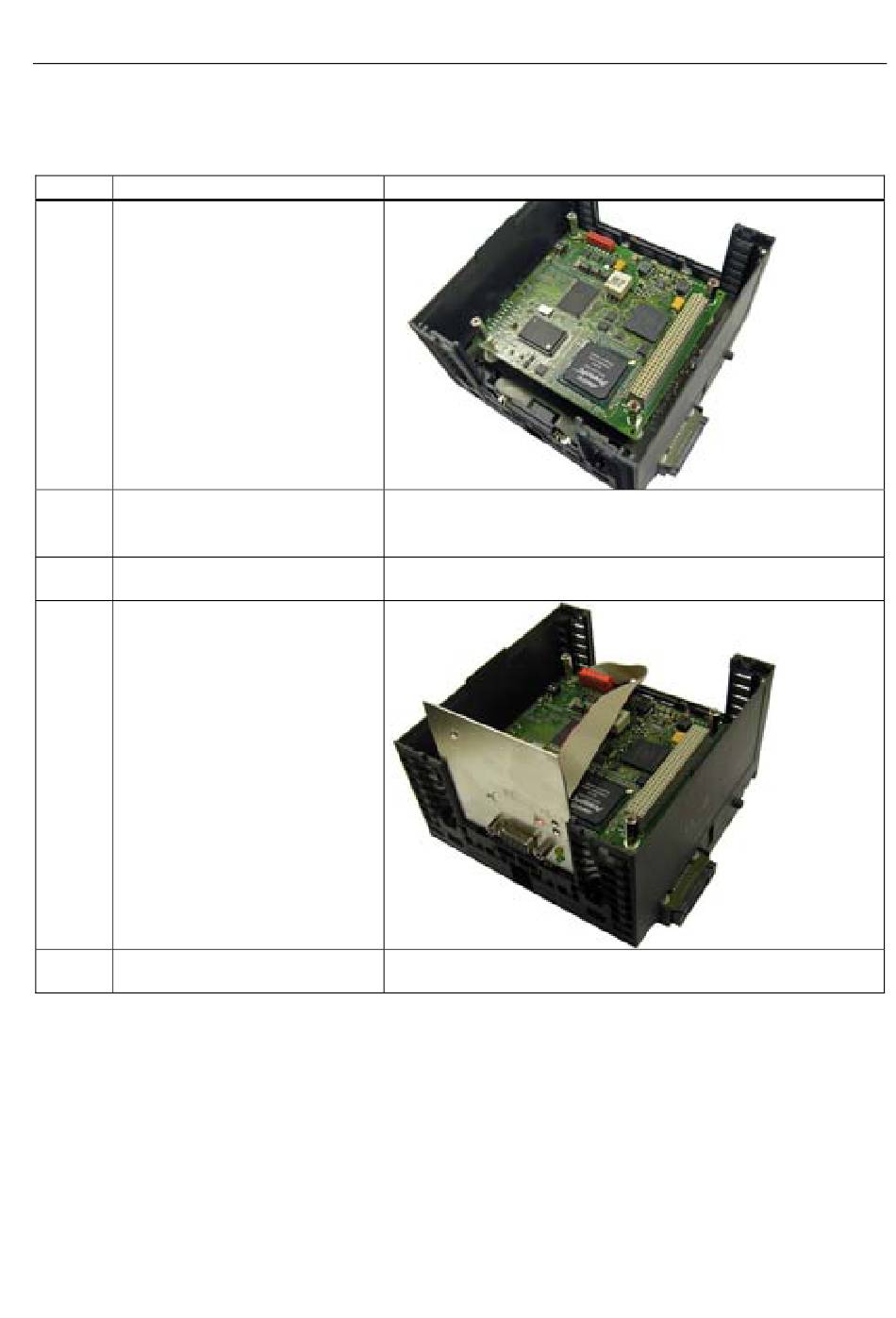

Monter les cartes PCI -104
Etape
Marche à suivre
1
Enficher le module sur l'emplacement
et le fixer avec quatre vis ou boulons
d'écartement.
2
En option : enficher d'autres cartes.
Fixer la dernière carte avec quatre vis
ou boulons d'écartement.
3
Fixer les connecteurs aux tôles de
guidage préparées.
4
Enficher et enclencher les tôles de
guidage dans les guides de
l'EM PCI-104.
5
Remettre en place et enclencher le
panneau frontal.
Installer cartes PCI-104
D'autres paramétrages sont éventuellement nécessaires pour installer les cartes PCI-104.
Pour plus d'informations sur l'installation, référez-vous à la documentation correspondante
des constructeurs.
Contrôleur modulaire embarqué S7 modular Embedded Controller EC31-HMI/RTX
Instructions de service, 01/2009, A5E02299368-02
4.2 Montage des cartes PCI-104 dans l'EM PCI-104
Illustration
-
-
-
Installation et configuration
49
