Installation et configuration
4.2 Montage des cartes PCI-104 dans l'EM PCI-104

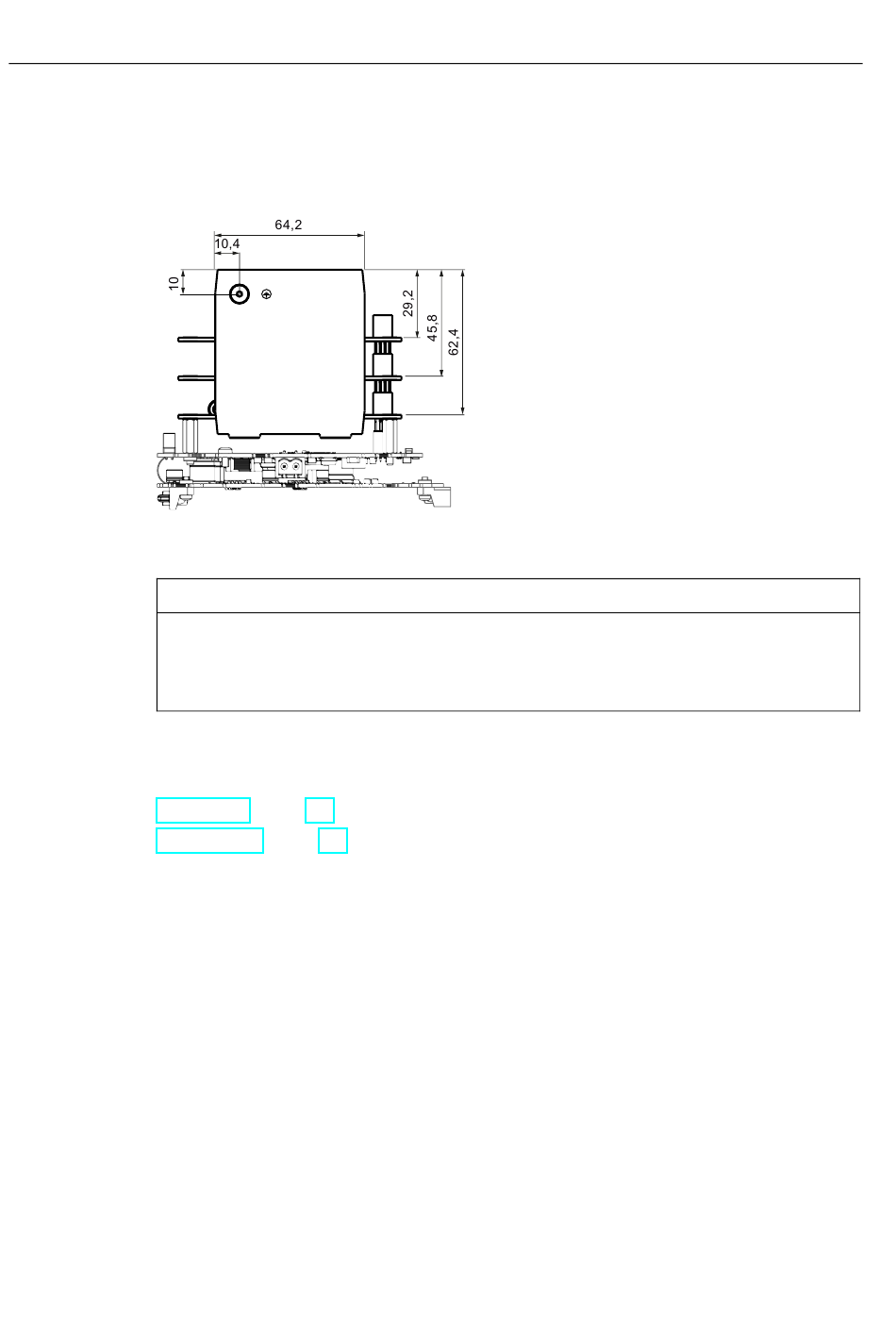

Ecartement entre les cartes PCI-104
Respectez les écartements suivants entre les cartes PCI-104 à l'aide des boulons
d'écartement :
Figure 4-2
IMPORTANT
Tôles de guidage étroites
Les tôles de guidage étroites en dessous du module d'extension divergent de la
spécification PCI-104. Assurez donc un placement correct des connecteurs dans la tôle de
guidage.
Voir aussi
EM PCI-104 (Page 114)
Dessins cotés (Page 113)
46
Ecartement entre les cartes PCI-104 (mesures en mm)
Contrôleur modulaire embarqué S7 modular Embedded Controller EC31-HMI/RTX
Instructions de service, 01/2009, A5E02299368-02
