Exemple de configuration EC31-HMI/RTX

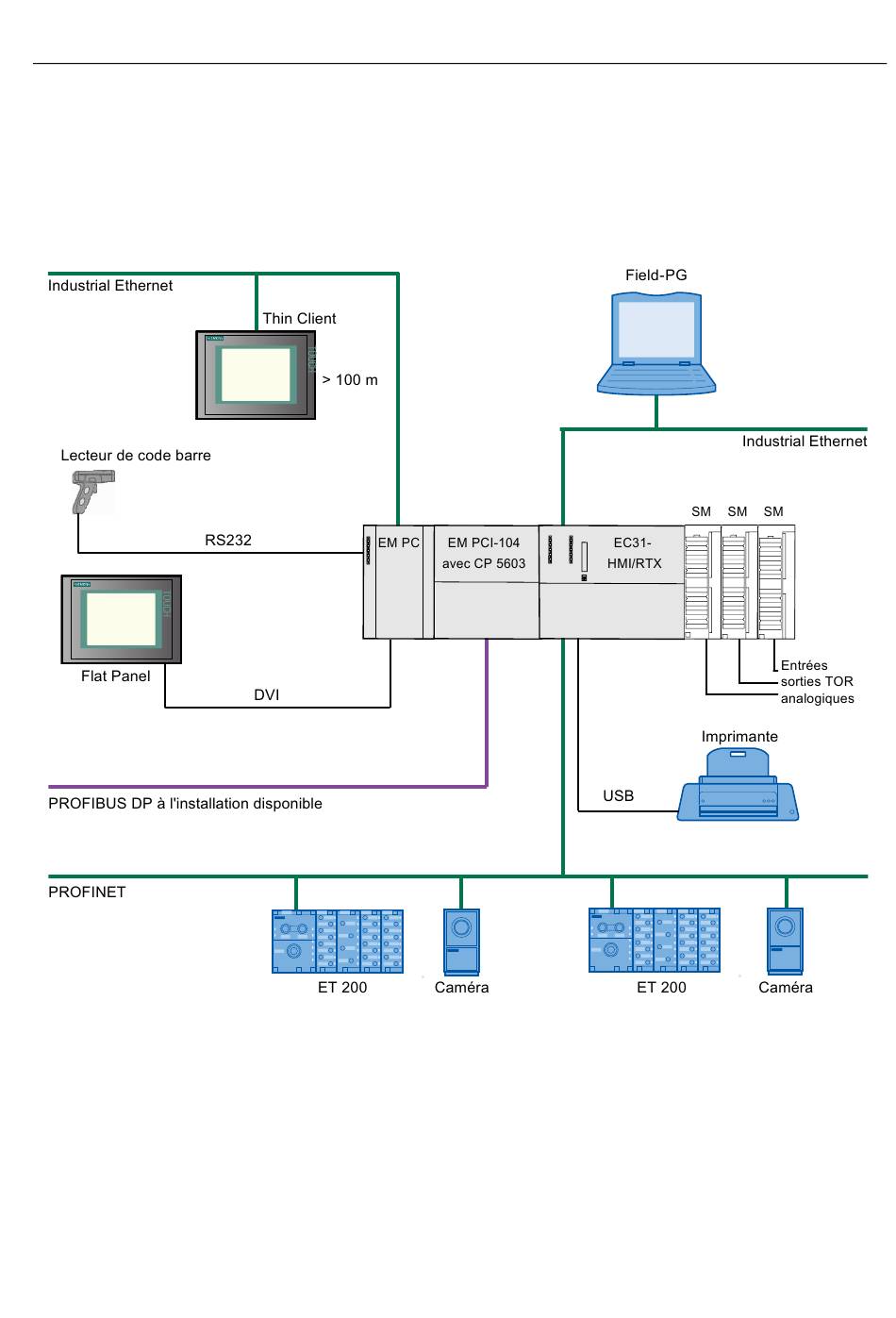

La figure suivante présente un exemple de configuration de l'EC31-HMI/RTX avec modules
de signaux S7-300, des modules d'extension, des extensions PC, raccordement PROFIBUS
DP et des appareils PROFINET IO.
Figure 3-3
Exemple de configuration EC31-HMI/RTX
Contrôleur modulaire embarqué S7 modular Embedded Controller EC31-HMI/RTX
Instructions de service, 01/2009, A5E02299368-02
Mise en œuvre
3.2 Configurations
35
