Mise en service et paramétrage
5.1 Configuration
Configuration du maître IO-Link dans TIA Portal
Remarque
Logiciel de configuration
La configuration décrite ci-après a été réalisée sous STEP 7 Professional (TIA Portal). Vous
pouvez également la réaliser sous STEP 7 Classic (HW Config).
Sous TIA Portal, vous pouvez tirer par "Glisser-déposer" le maître IO-Link du catalogue du
matériel dans la vue de réseau et lui attribuer une adresse. La taille de la zone d'E/S dépend
du nombre de ports utilisés et de la taille des données de process par port. Vous devrez
éventuellement modifier la taille de la zone d'E/S.

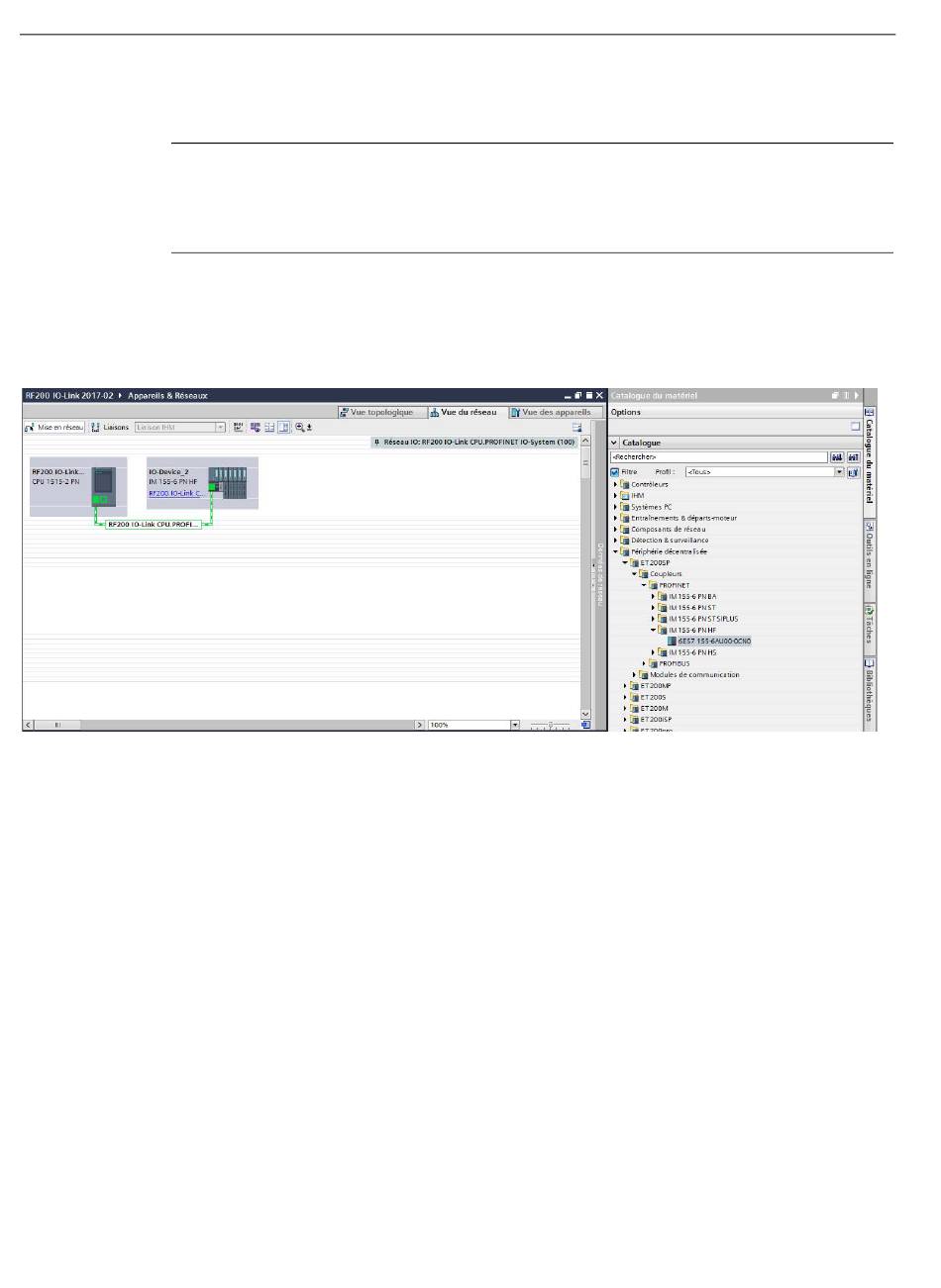

Figure 5-1 Exemple de configuration d'un maître IO-Link dans TIA Portal
Cohérence :
Pour la cohérence des données, il faut prendre en compte la voie de communication
complète. Le nombre de données pouvant être transmises de manière cohérente dépend de
l'automate et du système de bus utilisés et figure dans les manuels correspondants. Pour la
transmission de données entre maître et périphérique IO-Link, le maître assure la cohérence
pour 32 octets.
Le paramètre "Temporisation d'état prêt" du S7-PCT permet également d'accroître la
transmission cohérente. Ce paramétrage signifie que la transmission du bit "RDY" ou "Done"
est retardée d'un cycle IO-Link de sorte que le système dispose de suffisamment de temps
pour transmettre les données.
Les automate S7 disposent en plus des fonctions système "SFC14/15" qui permettent
d'assurer une transmission de données cohérente.
