Conception d'un système RF200 IO-Link
4.3 Directives de montage
4.3.4.2

RF220R IO-Link

Le RF220R IO-Link peut être noyé dans du métal. Il convient de tenir compte d'une possible
réduction des caractéristiques de champ.

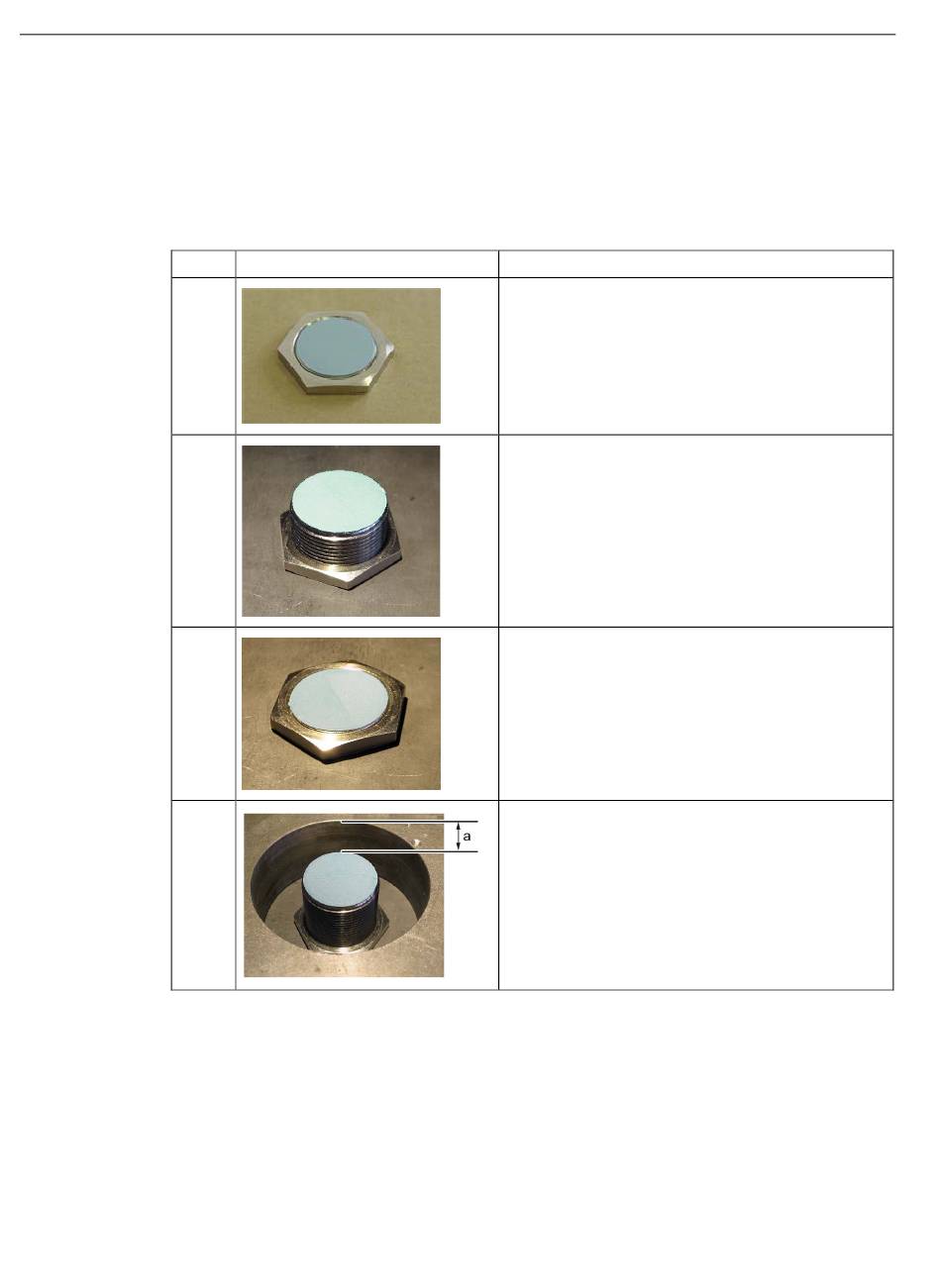

Les tableaux suivants présentent différents agencements du plot de lecture/écriture avec ou
sans environnement métallique :
Cas
a)
b)
c)
d)
38
Figure Description
Plot de lecture/écriture sans métal
Plot de lecture/écriture sur métal
Distance par rapport au métal ≥ 12 mm
Plot de lecture/écriture dans du métal,
noyé, avec écrou M30
Plot de lecture/écriture dans du métal,
tout autour
Instructions de service, 04/2017, C79000-G8977-C276-06
SIMATIC RF200 IO-Link V1.1
