Conception d'un système RF200 IO-Link
4.3 Directives de montage
4.3.4.5
RF260R IO-Link
Le RF260R IO-Link peut être noyé dans du métal. Il convient de tenir compte d'une possible
réduction des caractéristiques de champ.

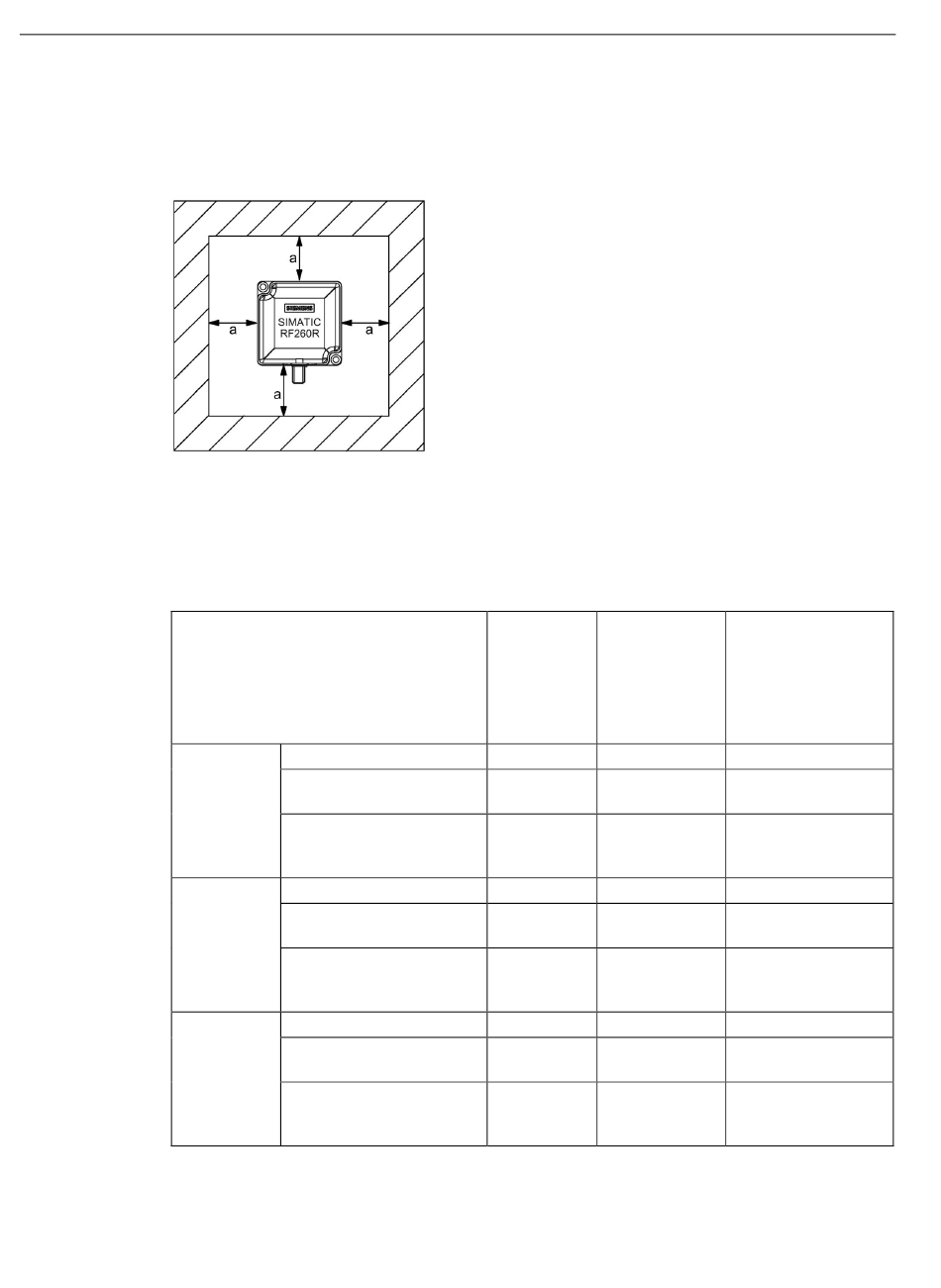

Figure 4-10
Afin d'éviter d'influencer les caractéristiques de champ, la distance a doit être ≥ 20 mm.
Tableau 4- 22 Réduction des caractéristiques de champ due à la présence de métal, portée en % :
Transpondeur
MDS D100
MDS D124
MDS D126
48
Zone sans métal RF260R IO-Link
Transpondeur et RF260R
sans métal
1)
sur du métal, distance 20
mm
noyé dans du métal ;
distance de 20 mm tout
autour
sans métal
1)
sur du métal, distance 15
mm
noyé dans du métal ;
distance de 25 mm tout
autour
sans métal
1)
sur du métal, distance 25
mm
noyé dans du métal ;
distance de 50 mm tout
autour
Plot de lec-
Plot de lec-
ture/écriture
ture/écriture sur
sans in-
métal
fluence di-
(plaque en mé-
recte de
tal)
métal
100
85
70
65
65
50
100
93
95
85
78
75
100
85
75
68
55
53
Instructions de service, 04/2017, C79000-G8977-C276-06
Plot noyé dans du
métal
(20 mm tout autour)
65
50
40
75
70
65
73
60
40
SIMATIC RF200 IO-Link V1.1
