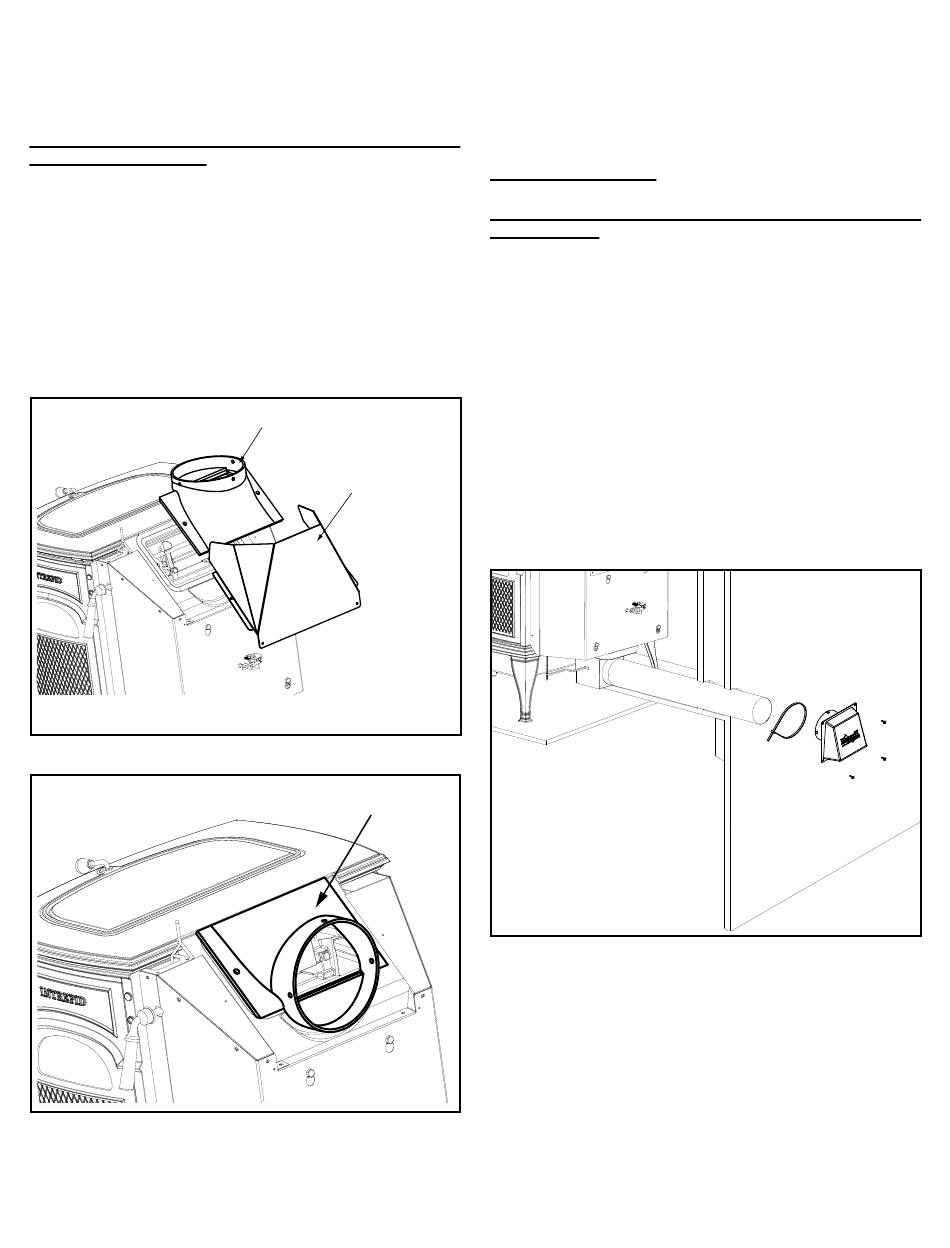

E. Réversion de la buse
Outils nécessaires : Tournevis à tête cruciforme
La buse est réversible pour une installation de l'évent sur le
dessus ou à l'arrière. L'appareil est fourni avec la buse en
position d'évacuation supérieure.
Conversion de la buse dans une installation de
ventilation postérieure
1. Enlevez (4) vis à tête cruciforme #10 X 1/2" du bouclier
thermique postérieur. Retirez le bouclier thermique.
Figure 5.11
2. Enlevez (2) vis à tête bouton de 1/4-20 X 5/8" de la buse.
Retirez la buse. Figure 5.11
3. Tournez la buse à la position horizontale. Vérifiez la joint
d'étanchéité qui se trouve dans l'arrière du boîtier arrière
en fonte afin de s'assurer que son sceau n'a pas de fuites.
Réinstallez la buse. Figure 5,12
Note: On n'utilise pas le bouclier thermique arrière dans une
conversion de ventilation arrière.
Figure 5.11
Figure 5.12
21
(si nécessaire)
Buse
Bouclier thermique
de la buse
Buse
Vermont Castings • Intrepid FlexBurn
F. Installation du kit de prise d'air extérieure
Une source d'air (oxygène) est nécessaire à la combustion.
L'air de combustion consommé par le feu doit être remplacé.
Il est remplacé par l'air frais qui s'infiltre à travers les fenêtres
et les portes. Dans les maisons équipées de portes et de
fenêtres étanches, une prise d'air extérieur est nécessaire.
Un kit de prise d'air extérieur en option est disponible.
Compris en 0003265: Conduit d'air, (1) collier de serrage,
coude de tuyau et pièces de fixation
Fournitures nécessaires pendant l'installation
(pas fournies)
• Tournevis à tête cruciforme
• Silicone pour joints
• Mèches et scies pour percer des trous dans le mur ou
le sol de votre maison.
1. Déballez toutes les pièces.
2. Utilisez un tournevis à tête cruciforme # 2 pour fixer
l'adaptateur flexible au poêle au moyen de 4 vis. Figures
5.13 et 5.14.
3. Installation au sol et à l'arrière : Percez un trou de 76 mm
(3 po) dans le mur extérieur ou dans le sol pour le tuyau
d'entrée de l'air extérieur. Utilisez un tuyau en aluminium
flexible ou rigide de 76 mm (3 po) pour la connexion
directe de l'appareil à la prise d'air extérieur. Utilisez l'abat-
vent fourni protégé par une grille anti-rongeur. Utilisez du
silicone pour créer un joint étanche entre le mur (ou le
sol) et le tuyau et empêcher l'infiltration d'humidité.
Figure 5.13 - Installation arrière
Manuel d'installation_R6 • 2018 - ___ • 06/20
®
3-90-30007345Fi
