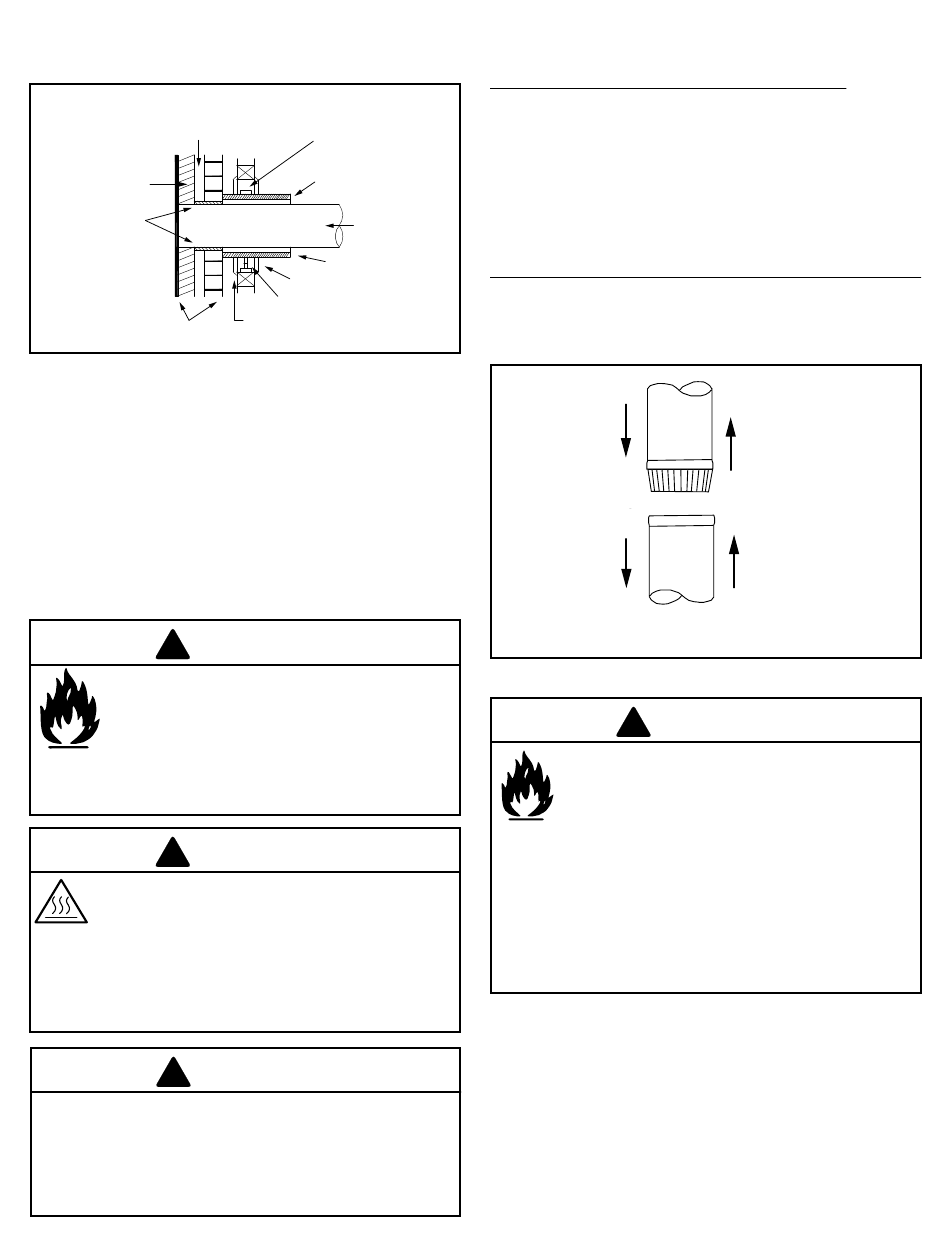

Cheminée pleine et supports métalliques constituant
la gaine du conduit. (suite)
Dégagement minimum entre
la entretoise murale et les
matériaux 51 mm (2 po)
Revêtement
de la cheminée
Boisseau
d'argile réfractaire
ou équivalent
Cheminée en maçonnerie
construite selon NFPA 211
Figure 4.5
Hauteur/élévation et longueur de la cheminée
Ce produit a été conçu et testé pour une cheminée de
152 mm de diamètre (6 po) et 4,88 m (16 pi) de hauteur
(hauteur du poêle incluse) mesurée depuis l'embase du
poêle. Plus vous éloignez de ces dimensions, plus vous
risquez de compromettre les performances du poêle.
La hauteur de la cheminée devra éventuellement être
augmentée de 2 à 3 % pour chaque tranche de 300 m
(1.000 pi) au-dessus du niveau de la mer. Il n'est pas
recommandé d'utiliser des dévoiements ou des coudes aux
altitudes supérieures à 1.219 m (4.000 pi).
!
AVERTISSEMENT
Risque d'incendie
Inspection de la cheminée :
• La cheminée doit être en bon état.
• Elle doit être en conformité avec la norme
NFPA 211.
• La cheminée fournie doit être de 152 mm (6 po) selon
UL103 HT.
!
AVERTISSEMENT
Danger d'asphyxie
• NE CONNECTEZ PAS CET APPAREIL À UN
CONDUIT DE FUMÉE UTILISÉ PAR UN AUTRE
APPAREIL.
•
NE LE RELIEZ PAS À TOUT CONDUIT OU SYSTÈME DE
DISTRIBUTION D'AIR.
Les gaz de combustion risqueraient d'envahir la maison.
!
AVERTISSEMENT
Une installation, un réglage, une modification ou un entretien
inapproprié peut causer des blessures ou des dommages
matériels. Se reporter aux informations du manuel fourni
avec cet appareil. Pour obtenir une assistance ou des
renseignements supplémentaires, consultez un installateur
ou un réparateur qualifié, ou votre détaillant.
3-90-30007345Fi
Min. de 51 mm
(2 po) de dégagement
Section de cheminée
séparée par un air
de 35 mm (1 po)
Carneau
Section de cheminée
Collier de garniture
Bride murale
Entretoise murale
Vermont Castings • Intrepid FlexBurn
D. Installation des composants de la cheminée
Carneau
Carneau à une seule paroi ou tuyau de l'appareil
Il doit être en acier doux de calibre 24 ou en acier cuivré de
calibre 26. Ces sections doivent être fixées à l'appareil et
entre eux en orientant l'extrémité ondulée (mâle) en direction
de l'appareil. Pour tous les raccordements, y compris celui de
la buse, utilisez 3 vis auto-taraudeuses. Vous devez observer
les dégagements minimum par rapport aux matériaux
inflammables. Au Canada, si on souhaite traverser une paroi
ou une cloison en matériau inflammable, l'installation doit
être en conformité avec CAN/CSA-B365.
Carneau de cheminée homologué préfabriqué (à double paroi)
Un carneau (ventilé) homologué doit être utilisé si l'appareil
est installée dans une maison mobile. Les carneaux
homologués doivent être adaptés les uns aux autres pour
obtenir un bon ajustement et une bonne étanchéité.
Extrémité
ondulée
orientée
vers
l'appareil
Attachez chaque section du conduit
avec 3 vis au minimum
Figure 4.6 - Carneau (tuyau de l'appareil)
Risque d'incendie
Suivez les instructions d'installation du fabricant
du connecteur de cheminée.
N'utilisez des connecteurs QUE :
• Dans la pièce, entre l'appareil et le plafond ou le mur.
Le connecteur ne doit PAS traverser :
• Un grenier ou des combles
• Un placard ou tout autre espace clos similaire
• Le plancher ou le plafond
Respectez tous les dégagements minimum définis pour
les matériaux inflammables.
Manuel d'installation_R6 • 2018 - ___ • 06/20
®
Sens du conduit
de fumée
!
AVERTISSEMENT
17
