Hauteur de l'armoire
15" (38,1 cm)
A
A. Ouverture
B. Ø 6¼" (15,9 cm)
Hauteur de l'armoire
18" (45,7 cm) ou
24" (61,0 cm)
Pour les installations non ventilées (recirculation), la hotte peut
être évacuée à l'intérieur par le haut de l'armoire.
Pour les installations non ventilées (recirculation), des filtres
à charbon sont nécessaires. Pour plus d'informations sur
l'installation des filtres à charbon, reportez-vous à la section
"Entretien de la hotte". Le kit de recirculation W10272068
doit être utilisé. Voir la section "Assistance ou service" pour
commander.

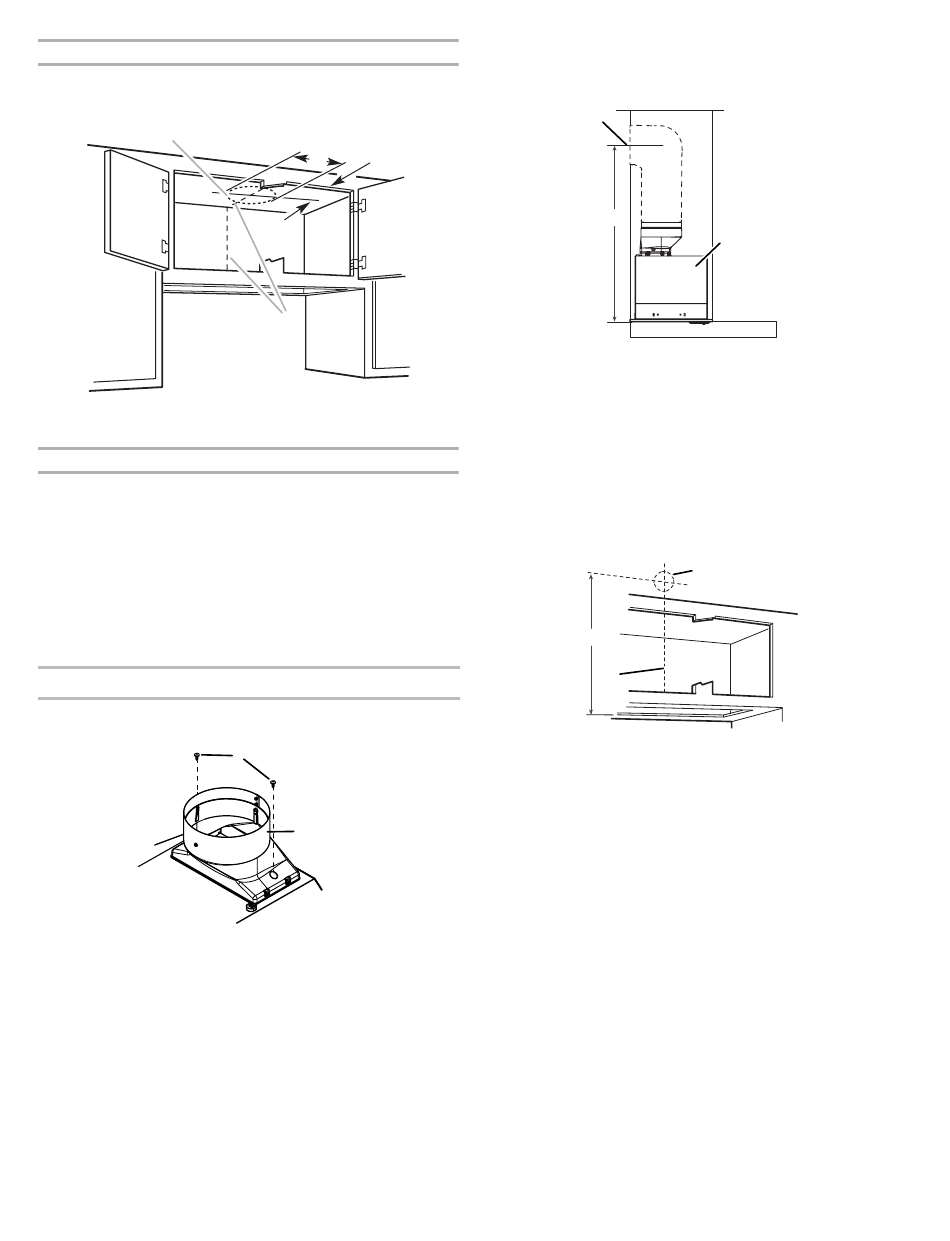

Décharge à l'extérieur par le mur
1. Installez la transition sur le dessus du capot (si retiré pour
l'expédition) avec deux vis en tôle 3,5 x 9,5 mm.
A. Transition de
ventilation
B. 3,5 x 9,5 mm vis
26
Forme et taille du trou
Une ouverture ronde de 6¼"
(15,9 cm) de diamètre est
nécessaire.
C
B*
D
C. Ligne centrale de 7
⁄
" (19 cm)
1
2
au devant de l'armoire
D. Ligne centrale
Forme et taille du trou
Une ouverture ronde de 5¾"
(14,6 cm) de diamètre est
nécessaire.
B
A
2. Assemblez le conduit d'évacuation que vous utiliserez
pendant la transition de ventilation de 6" (15,2 cm). Mesurez
depuis le fond de la doublure du capot jusqu'à la ligne
centrale horizontale de l'ouverture de ventilation (A).
B
A
A. Mesure A
B. Ligne centrale horizontale de
l'ouverture de ventilation
C. Doublure de hotte de cuisine
3. Retirez le conduit de ventilation de la doublure du capot.
Transférer la mesure A sur la paroi arrière de l'armoire.
Mesurez en dessous de l'armoire.
4. Marquez la découpe comme indiqué. Utiliser une scie
à sabre ou une scie à trou de serrure pour couper une
ouverture ronde dans le haut de l'armoire et le mur extérieur
pour l'évent.
A
B
A. Mesure A
B. Ligne centrale
C. Overture rond de 6
(15,9 cm)
C
C
/
"
1
4
