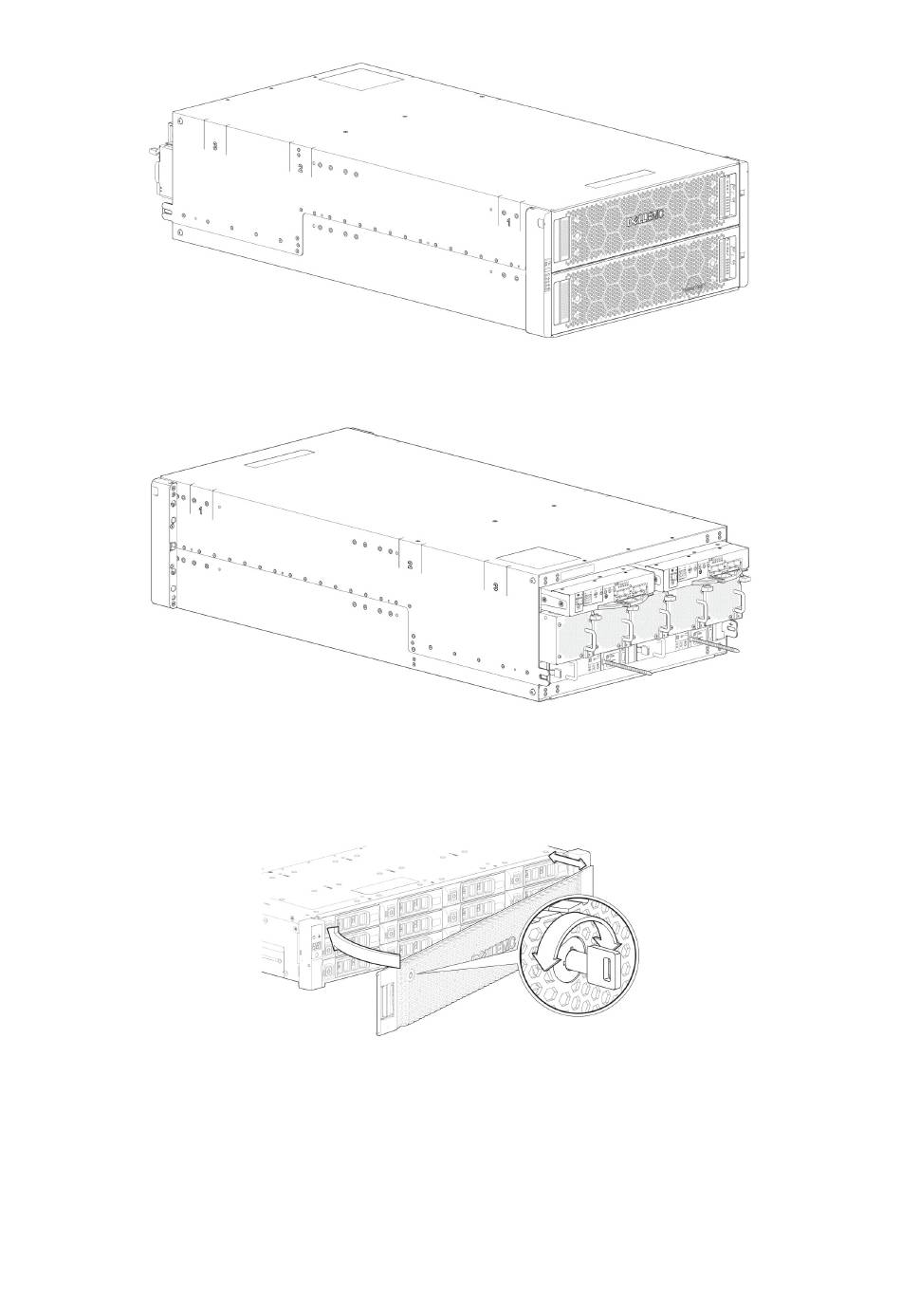

Figure 5. Système de boîtier 5U84 : orientation avant
Le boîtier du contrôleur 5U84 est équipé de deux contrôleurs.
Figure 6. Système de boîtier 5U84 : orientation arrière
Fixation ou retrait du panneau avant d'un boîtier 2U
La figure ci-dessous présente une vue partielle d'un boîtier 2U12 :
Figure 7. Connexion ou retrait du panneau avant du boîtier 2U
Pour fixer le panneau avant au boîtier 2U :
1. Repérez le panneau et, en le tenant fermement avec vos deux mains, placez le panneau avant face au boîtier 2U12 ou 2U24.
2. Accrochez l'extrémité droite du panneau au cache de l'anse droite du système de stockage.
3. Insérez l'extrémité gauche du panneau dans le logement de fixation jusqu'à ce que le loquet de déverrouillage s'enclenche.
4. Fixez le panneau à l'aide du verrou, comme indiqué dans la figure
Connexion ou retrait du panneau avant du boîtier
2U.
Pour retirer le panneau du boîtier 2U, inversez l'ordre des étapes précédentes.
