2. INSTALLATION (
SUITE
2.6 I
NSTALLATION DES CONDUITS ET DES GRILLES
2.6.3 I
NSTALLATION SIMPLIFIÉE
Lors de raccordement au conduit, toujours utiliser des outils et matériaux approuvés. Respecter toutes les lois et les
règlements en vigueur. Veuillez vous référer à votre code du bâtiment.
Lors de raccordement au conduit de distribution d'air de la fournaise, ce dernier doit être dimensionné pour supporter
le débit supplémentaire apporté par le VRC/VRE. Utiliser un conduit en acier. Dans le cas d'une installation de type
retour-retour, le ventilateur de la fournaise doit fonctionner lorsque le VRC/VRE est en marche.

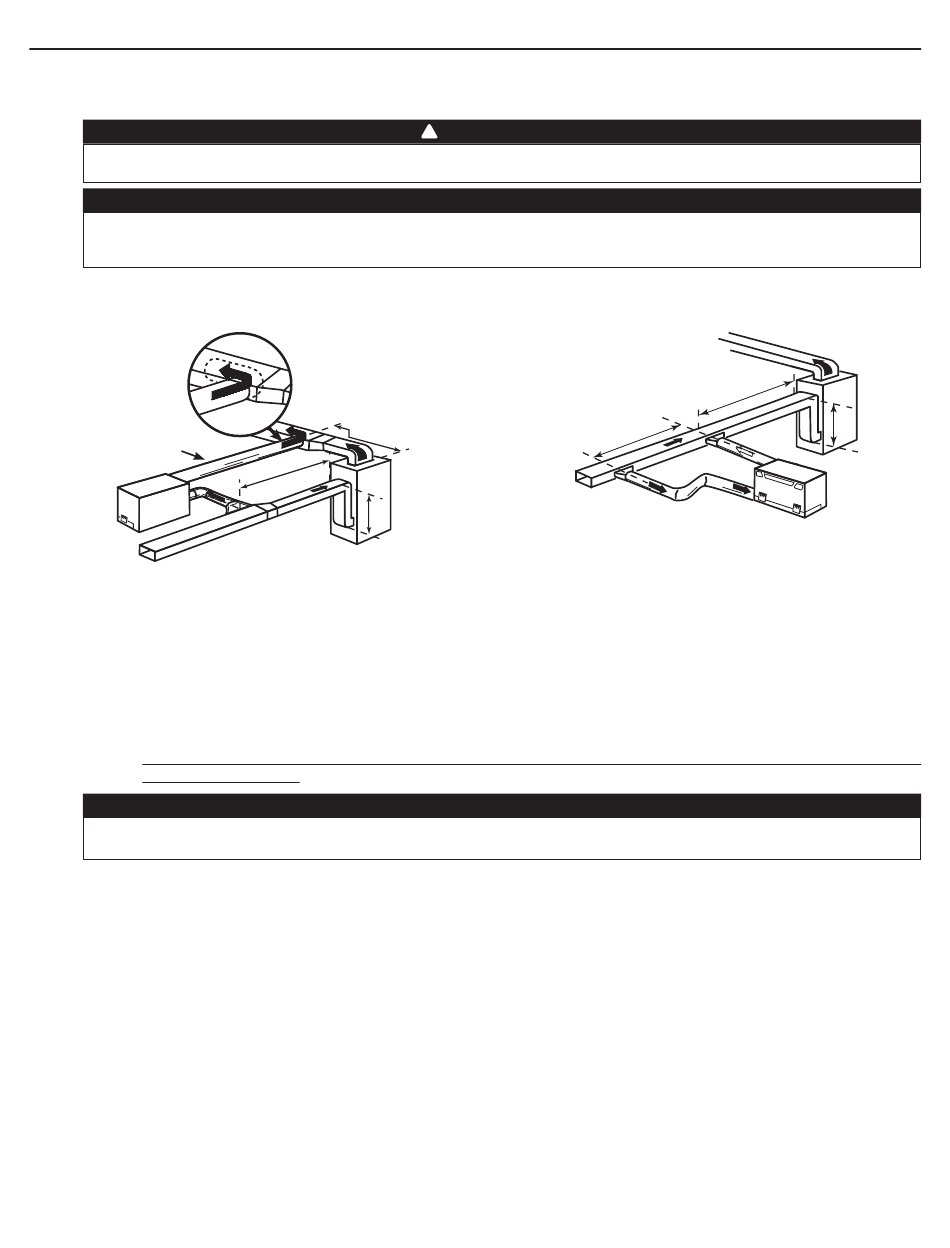

Il existe 2 méthodes pour raccorder l'appareil à la fournaise :
Méthode 1: Retour-distribution
C
ONDUIT
EN ACIER
VJ0037
Aspiration d'air vicié :
• Découper une ouverture dans le conduit de retour d'air de la fournaise à une distance d'au moins 10 pi (3,1 m) de la fournaise
(A+B).
• Relier cette ouverture à la bouche d'Aspiration d'air vicié du VRE.
Distribution d'air frais :
• Les mêmes instructions que pour les méthodes 1 ou 2, section 2.6.2.
Pour la méthode 2 (Retour-retour), s'assurer qu'il y a une distance d'au moins 3 pi (0,9 m) entre les 2 raccordements à la fournaise.
NOTE : Pour la méthode 1, il n'est pas essentiel que le moteur de la fournaise fonctionne lorsque le VRE est en marche, mais
nous le recommandons.
Si la méthode 2 est utilisée, s'assurer que le fonctionnement du ventilateur de la fournaise soit synchronisé avec celui du
VRE! Voir la section 4.
)
(
)
SUITE
(
'
TELLE QU
ELLE EST ILLUSTRÉE À LA SECTION
M
18
INIMUM
PO
(0,5
)
M
A
B
A+B=
PAS MOINS
10
(3,1
)
DE
PI
M
1.3)
!
AVERTISSEMENT
ATTENTION
M
INIMUM
(0,9
VJ0038
ATTENTION
8
Méthode 2: Retour-retour
A+B=
PAS MOINS
A
10
(3,1
)
DE
PI
M
3
PI
)
M
B
