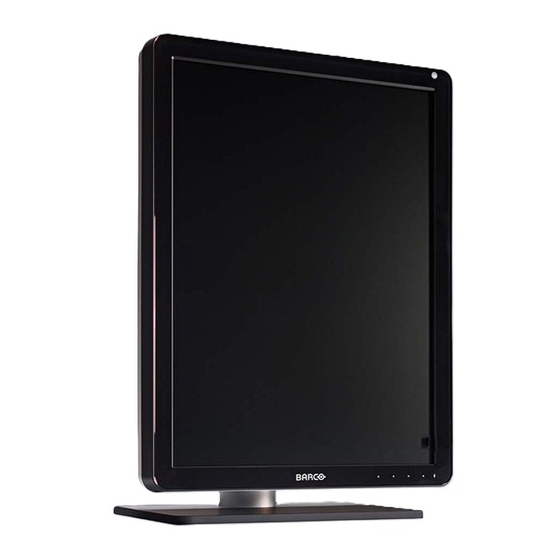

- Page 1 Coronis 3MP LED Display Guide de l’utilisateur MDCG-3221 K5902060FR/04 01/10/2015...
- Page 2 Barco NV President Kennedypark 35, 8500 Kortrijk, Belgium Tél.: +32 56.23.32.11 Fax: +32 56.26.22.62 Support: www.barco.com/en/support Rendez nous visite sur le web: www.barco.com Imprimé en Belgique...
-
Page 3: Table Des Matières
5.24 Informations relatives à l’écran ................32 K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... - Page 4 Informations relatives aux licences Open Source ............52 K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015...
-
Page 5: Bienvenue
LED Display est aussi faible que sa luminosité est forte. En outre, le rétroéclairage de Barco ne contient pas de mercure, dégage moins de chaleur et a une durée de vie plus longue. Cela permet à Barco de proposer une garantie du rétroéclairage de 5 ans. -
Page 6: Symboles
• une source d’alimentation externe Si vous avez commandé une carte graphique Barco, elle se trouve également dans la boîte avec ses accessoires. Un manuel utilisateur dédié figure sur le CD du système. Conservez l’emballage d’origine. Il est conçu pour cet écran et constitue sa protection idéale pendant le transport et pour son stockage. -
Page 7: Éléments, Commandes Et Connecteurs
Vue avant de l’écran Vue d’ensemble Image 2-1 Vue avant Touche gauche/I-Luminate Témoins DEL d’alimentation Touche droite Capteur de luminosité ambiante Touche Menu Connecteur USB en réception à la base de l’écran Touche Veille K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 8: Vue De Dos De L'écran
Couvercle du compartiment des Clip de verrouillage du pied connecteurs Passage de câbles Pied inclinable et orientable Couvercle du compartiment des connecteurs ouvert Image 2-3 Vue de dos, couvercle du compartiment des connecteurs ouvert K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... - Page 9 Sortie d’alimentation +5 V CC, Connecteur USB en émission 0,5 A Entrée vidéo DisplayPort Connecteur USB downstream Entrée vidéo DVI La connexion Ethernet est utilisée pour la maintenance et n’est pas prise en charge pour une application utilisateur. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015...
- Page 10 2. Éléments, commandes et connecteurs K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015...
-
Page 11: Installation De L'écran
3. Installation de l’écran 3. INSTALLATION DE L’ÉCRAN Avant d’installer votre écran Coronis 3MP LED Display et de connecter tous les câbles nécessaires, assurez-vous de disposer d’une carte graphique adaptée, installée phy- siquement sur votre ordinateur. Si vous utilisez une carte graphique Barco, veuillez consulter le manuel utilisateur fourni avec celle-ci pour effectuer cette opération. -
Page 12: Retrait Du Couvercle Du Compartiment Des Connecteurs
Pour retirer le capot du compartiment des connecteurs 1. Appuyez délicatement sur les deux languettes situées sur la partie supérieure du couvercle. 2. Tirez légèrement la partie supérieure du couvercle de l’écran et levez le couvercle. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 13: Branchement Des Câbles De Signal
USB upstream de l’écran. 3. Si vous avez choisi d’utiliser le connecteur USB downstream de l’écran, raccordez-y un périphérique USB. 4. Raccordez l’alimentation CC externe fournie à l’entrée de l’alimentation +24 V CC de l’écran. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 14: Acheminement Des Câbles Et Remise En Place Du Capot Du Compartiment Des Connecteurs
1. Fixez à nouveau le couvercle du compartiment des connecteurs en glissant le bas du couvercle en position et en poussant ensuite le haut du couvercle. Vous entendrez le « clic » des clips du couvercle lorsque le compartiment des connecteurs sera en position. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 15: Installation Avec Fixation Vesa
"Déverrouillage du mécanisme de réglage en hauteur", page 9 . 2. Posez l’écran sur une surface propre et douce, face vers le bas. Veillez à ne pas endommager la surface du panneau. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 16: Première Mise En Service
Première mise en service Vue d’ensemble Vous êtes désormais prêt à mettre en marche votre Coronis 3MP LED Display pour la première fois. 1. Allumez votre Coronis 3MP LED Display comme décrit dans la section "Basculement en mode de veille", page 16. -
Page 17: Fonctionnement Quotidien
Afin de garantir une qualité optimale des produits, Barco applique des critères de sélection stricts pour ses panneaux LCD. Pour en savoir plus sur la technologie LCD et les pixels manquants, consultez les livres blancs disponibles sur le site www.barco.com/healthcare. -
Page 18: Optimisation De L'assurance De Qualité
Le système « MediCal QAWeb » propose un service en ligne pour une assurance qualité de haut niveau offrant une fiabilité des diagnostics et une disponibilité optimales. Barco recommande d’installer MediCal QAWeb Agent et d’appliquer au minimum la stra- tégie QAWeb par défaut. Cette stratégie inclut l’étalonnage à intervalles réguliers. La connexion au serveur MediCal QAWeb offre encore plus de possibilités. -
Page 19: Affichage Des Menus De Réglage À L'écran
Utilisez la touche Veille pour annuler les réglages ou pour quitter un (sous-)menu. • Pour quitter tous les menus de réglage à l’écran en même temps, appuyez sur la touche Veille pendant environ 2 secondes. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 20: I-Luminate
Lorsque l’écran est sous tension et que le menu de réglage à l’écran n’est pas affiché, vous pouvez activer la fonctionnalité I-Luminate en appuyant sur la touche gauche/I-Luminate. À l’inverse des autres produits Barco, conçus spécialement pour la tomographie, dans le MDCG-3221, I-Luminate prend un seul mode en charge : l’amplification de la luminance en plein écran. -
Page 21: Fonctionnement Avancé
Par défaut, le menu de réglage à l’écran apparaît en anglais. Cependant, il existe un large éventail d’autres langues disponibles pour le menu de réglage à l’écran de votre Coronis 3MP LED Display. Pour modifier la langue du menu de réglage à l’écran : 1. -
Page 22: Témoins Lumineux Des Touches
Veuillez noter qu’il est nécessaire d’établir une connexion entre un connecteur USB downstream d’un ordinateur et le connecteur USB upstream de l’écran pour pouvoir utiliser cette fonctionnalité. En activant l’Ethernet via USB, vous permettez au processeur de l’ Coronis 3MP LED Display de commu- niquer directement via USB avec le PC connecté. -
Page 23: Pour Activer/Désactiver L'ethernet Via Usb
La désactivation de la connexion USB rend impossible la communication entre le processeur interne du Coronis 3MP LED Display et l’ordinateur connecté. Cela ne désactive pas le hub USB et permet de continuer à utiliser les connecteurs USB downstream de l’écran ainsi que tous les périphériques externes qui y sont connectés (clavier, souris, ...). -
Page 24: Hiberner
5. Fonctionnement avancé Barco recommande d’activer le mode DPMS après 20 minutes d’inactivité. Lorsque le mode DPMS est activé sur votre écran, une fonction supplémentaire d’écono- mie d’énergie devient disponible dans le menu de réglage à l’écran : hiberner. Veuillez vous reporter au paragraphe "Hiberner", page 22 pour obtenir des informations com-... -
Page 25: Pour Activer/Désactiver I-Luminate
5.11 Cible de luminance À propos de la cible de luminance La cible de luminance de votre Coronis 3MP LED Display est réglable dans une plage prédéfinie. Lorsque vous modifiez la cible de luminance, l’écran règle son rétroéclairage afin d’atteindre la cible. -
Page 26: Fonctions D'affichage
5. Fonctionnement avancé L’Coronis 3MP LED Display est prévu pour être utilisé dans un environnement de diag- nostic. Aussi, le mode Diagnostic doit-il toujours être sélectionné. Pour sélectionner un mode de visualisation : 1. Affichez le menu principal de réglage à l’écran. -
Page 27: Alc (Compensation De La Lumière Ambiante)
Ambient Light Compensation (ALC) est activé. Veuillez vous reporter à "ALC (Compensation de la lumière ambiante)", page 25 afin d’activer le mode ALC. Les salles de lecture disponibles pour votre Coronis 3MP LED Display sont : CR/DR/MAMMO Correspond aux conditions d’éclairage des salles de lecture de diagnostics de radiologie assistée... -
Page 28: Pour Sélectionner Une Salle De Lecture
à partir de l’écran en utilisant les menus de réglage à l’écran décrits dans les sections suivantes. L’AQ incorporée utilisera le capteur frontal/I-Guard pour mesurer les niveaux de luminance nécessaire pour l’étalonnage ou pour le test de conformité. Différents paramètres pour ces deux opérations peuvent K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 29: Rapport D'état Dicom
Bien que l’AQ incorporée soit une option fiable pour réaliser un étalonnage simple ou un test de conformité, Barco vous recommande néanmoins vivement MediCal QAWeb qui constitue la solution de choix pour l’étalonnage et l’AQ. MediCal QAWeb présente de nombreux avantages, tels que la gestion centralisée des équipements, la possibilité... -
Page 30: Contrôle De Conformité Dicom
Le seuil permettant de définir la conformité DICOM peut être modifié par incréments de 5 % variant entre 5 et 30 %. Lorsque la déviation maximale n’est pas supérieure au seuil sélectionné, le contrôle de confor- mité sera considéré comme satisfaisant. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 31: Pour Régler Le Seuil De Conformité Dicom
2. Naviguez jusqu’au menu Configuration > Sources des images. 3. Accédez au sous-menu Orientation de l’écran. 4. Sélectionnez Paysage/Portrait/Automatique comme souhaité et confirmez. 5.20 Signaux vidéo en entrée À propos des signaux d’entrée Les signaux d’entrée disponibles pour votre écran sont : K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 32: Pour Sélectionner Manuellement Un Signal D'entrée Vidéo
à la luminance dans le signal vidéo. Sur les écrans courants, cela est habituellement réalisé par l’inter- médiaire d’un mécanisme limité de codage sur 8 bits. Toutefois, votre Coronis 3MP LED Display dispose d’un codage sur 10 bits lui permettant de mieux s’adapter à la plage des valeurs de l’échelle de gris DI- COM définie. -
Page 33: Modes De Conversion Des Niveaux De Gris
4. Sélectionnez l’un des modes de conversion en niveaux de gris disponibles et confirmez. 5.23 Temporisations de l’EDID À propos des temporisations de l’EDID Les temporisations de l’EDID suivantes sont disponibles pour votre Coronis 3MP LED Display : Taux de rafraîchissement Permet de sélectionner manuellement le taux de rafraîchissement du signal d’entrée vidéo... -
Page 34: Informations Relatives À L'écran
Pour récupérer l’état de votre écran : 1. Affichez le menu principal de réglage à l’écran. 2. Naviguez jusqu’au menu État . 3. Accédez au sous-menu Écran, Sources des images, Étalonnage ou Connectivité comme souhaité. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 35: Instructions De Réemballage
6. Instructions de réemballage 6. INSTRUCTIONS DE RÉEMBALLAGE Avant de réemballer l’écran, suivez les instructions de remise en place de TTENTION la protection afin d’éviter de l’endommager. Vue d’ensemble du conditionnement Image 6-1 Conditionnement K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 36: Remise En Place De La Protection
6. Glissez la protection sur le pied de l’écran. 7. Inclinez le panneau afin de le ramener à sa position initiale par rapport au pied de l’écran. Image 6-2 Mise en place de la protection K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 37: Réemballage De Votre Écran
34) dans l’espace réservé à cet effet dans la protection supérieure. 4. Placez la protection supérieure sur le dessus de l’écran. 5. Glissez la partie supérieure de la boîte sur la partie inférieure. 6. Utilisez les trois baïonnettes de blocage pour verrouiller la boîte. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... - Page 38 6. Instructions de réemballage K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015...
-
Page 39: Nettoyage De Votre Écran
LCD. N’appliquez pas et ne vaporisez pas de liquide directement sur l’écran, RÉCAUTION car l’excès de liquide risque d’endommager les circuits électroniques internes. Appli- quez plutôt le liquide sur un chiffon de nettoyage. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... - Page 40 7. Nettoyage de votre écran K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015...
-
Page 41: Informations Importantes
Pour éviter tout risque de choc électrique, cet appareil doit être uniquement connecté sur une prise secteur protégée reliée à la terre. • Cet appareil doit être installé à proximité d’une prise facilement accessible. • L’appareil est conçu pour une utilisation prolongée. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 42: Informations Relatives À L'environnement
Norvège : « Apparatet må tilkoples jordet stikkontakt » Suède : « Apparaten skall anslutas till jordat uttag » Informations relatives à l’environnement Informations relatives à l’élimination des déchets Déchets d’équipements électriques et électroniques K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... - Page 43 », le tableau ci-dessous répertorie les noms et la composition en substances toxiques et/ou dangereuses susceptibles d’être contenues dans le produit Barco. La RoHS de la Chine continentale est incluse dans la norme MCV du Ministère de l’Industrie et des Technologies de l’Infor- mation chinois, dans la section «...
- Page 44 électroniques de l’industrie de l’information ». Le numéro situé dans le logo EFUP que Barco utilise (veuillez vous reporter à la photo) est basé sur la « norme relative à la période d’utilisation respectueuse de l’environnement des produits électroniques de l’industrie de l’information »...
-
Page 45: Informations Relatives À La Conformité Réglementaire
Informations relatives à la conformité réglementaire Indications d’utilisation L’Coronis 3MP LED Display est conçu pour être utilisé à des fins d’affichage et de visualisation d’images numériques (à l’exclusion de la mammographie numérique), qui seront examinées et analysées par des praticiens formés. Attention (États-Unis) : la loi fédérale interdit la vente de cet appareil par un médecin ou sur ordre de ce dernier. -
Page 46: Immunité Électromagnétique
Immunité électromagnétique L’Coronis 3MP LED Display est conçu en vue d’un emploi dans l’environnement électromagnétique spé- cifié ci-après. Il incombe à l’acquéreur ou à l’utilisateur de l’Coronis 3MP LED Display de s’assurer qu’il sera utilisé dans un tel environnement. Test d’immunité... - Page 47 P est l’évaluation de la sortie maximale de 1. est la tension du courant secteur avant l’application du niveau de test. 2. L’écran Coronis 3MP LED Display ne contient aucun composant sensible aux champs magnétiques. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015...
-
Page 48: Distance De Séparation Recommandée
émetteurs radioélectriques fixes, une étude électromagnétique du site doit être envisagée. Si l’intensité du champ de l’emplacement où l’Coronis 3MP LED Display est utilisé s’avère supérieure au niveau de conformité RF mentionné ci-dessus, il convient d’observer l’Coronis 3MP LED Display pour s’assurer de son fonctionnement normal. Si des performances anormales sont observées, il convient de prendre des mesures supplémentaires, telles que la réorientation de l’Coronis 3MP LED Display ou sa réinstallation dans un... -
Page 49: Explication Des Symboles
5. Pour les émetteurs ayant une puissance de sortie maximale non listée ci-dessus, la distance de séparation recommandée d en mètres (m) peut être déterminée à l’aide de l’équation applicable à la fréquence de l’émetteur, où P est l’évaluation de la sortie maximale de l’émetteur en watts (W), selon le fabricant. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... - Page 50 Indique le numéro de série de l’appareil. Indique la référence de l’appareil ou la référence catalogue Avertissement : tension dangereuse Attention 6. Les valeurs xx et yy sont données dans le paragraphe consacré aux caractéristiques techniques. K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015...
-
Page 51: Symboles Présents Dur La Boîte
être exposé en toute sécurité lors de son stockage. Indique la plage de pression atmosphérique à 106 kPa laquelle le dispositif médical peut être exposé en toute sécurité lors de son stockage. 50 kPa K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015... -
Page 52: Déclaration De Non-Responsabilité
Si vous découvrez des erreurs, n’hésitez pas à nous les signaler. Les produits logiciels Barco sont la propriété de Barco. Ils sont distribués sous copyright par Barco NV ou Barco Inc., pour être utilisés exclusivement dans le respect des termes spécifiques du contrat de licence du logiciel conclu entre Barco NV ou Barco Inc. - Page 53 Plage de réglage en hauteur 100 mm Inclinaison -5° / +25° Orientation -30° / +30° Pivot S.O. Norme d’installation VESA (100 mm) Protection de l’écran Vitrage de protection antireflet Modalités recommandées CT, MR, US, DR, CR, NM, Film K5902060FR CORONIS 3MP LED DISPLAY 01/10/2015...
-
Page 54: Informations Relatives Aux Licences Open Source
Une liste des composants logiciels Open Source utilisés est disponible dans le CFUL applicable, acces- sible par l’intermédiaire de la section « My Barco » du site Web Barco ou via d’autres sources (en ligne). Les droits d’auteur attachés à chaque composant logiciel Open Source appartiennent à leur titulaire initial respectif, à... - Page 55 à Barco de vous fournir ce code source correspondant sur un support matériel, auquel cas Barco vous facturera les frais réels incombant à un tel service, tels que les frais associés au support, à l’expédition et à la manipulation. Vous pouvez faire usage de cette possibilité en envoyant une demande écrite à...
