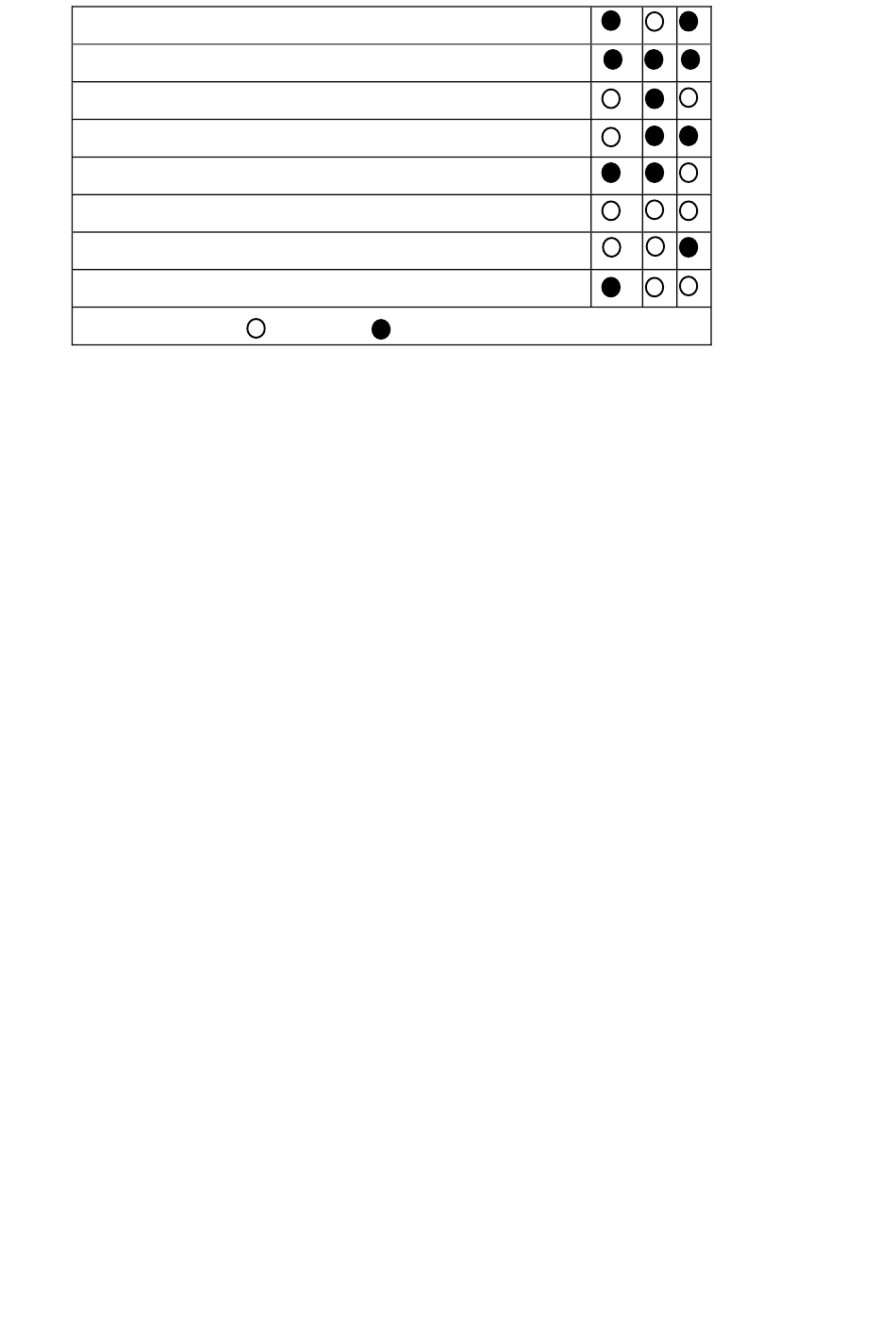

CABLAGE CORRECT
TEST DE GFCI EN COURS
PHASE SUR NEUTRE AVEC PHASE OUVERTE
INVERSION PHASE ET TERRE
INVERSION PHASE ET NEUTRE
PHASE OUVERTE
NEUTRE OUVERT
TERRE OUVERTE
Testeur de prise GFCI
1.
Avant l'utilisation du testeur, appuyez sur le bouton TEST sur la prise avec GFCI installée, le
disjoncteur GFCI devrait sauter. Dans le cas contraire, n'utilisez pas le circuit ; faites appel
un électricien. Si le disjoncteur saute, appuyez sur le bouton RESET (RÉINITIALISATION) sur
la prise.
2.
Branchez l'émetteur / testeur de prise dans la prise de courant. Vérifiez que le câblage est
correct, tel que décrit ci‐dessus.
3.
Appuyez et maintenez enfoncé le bouton TEST sur le testeur pendant au moins 8 secondes,
les voyants d'indication du testeur s'éteignent lorsque le GFCI saute.
4.
Si le circuit ne disjoncte pas, le câblage est incorrect, ou bien le GFCI est défectueux.
