Sensibilité Maximum réglante
Avant d'exécuter un balayage, régler l'unité pour la sensibilité maximum. Pour maximiser la
sensibilité : Après avoir alimenté l'unité SUR, tenir l'unité loin du panneau de disjoncteur et
appuyer alors et relâche le bouton de réglant une fois.
Localisation d'un disjoncteur
L'émetteur injecte un signal sur le circuit qui peut être détecté par le récepteur. Le récepteur
émet un signal sonore et le voyant LED d'indication passe du rouge au vert lorsque le signal le
plus puissant est localisé. La sensibilité du récepteur s'ajuste automatiquement pour minimiser
les fausses identifications. Veuillez suivre très attentivement les instructions ci‐après relatives à

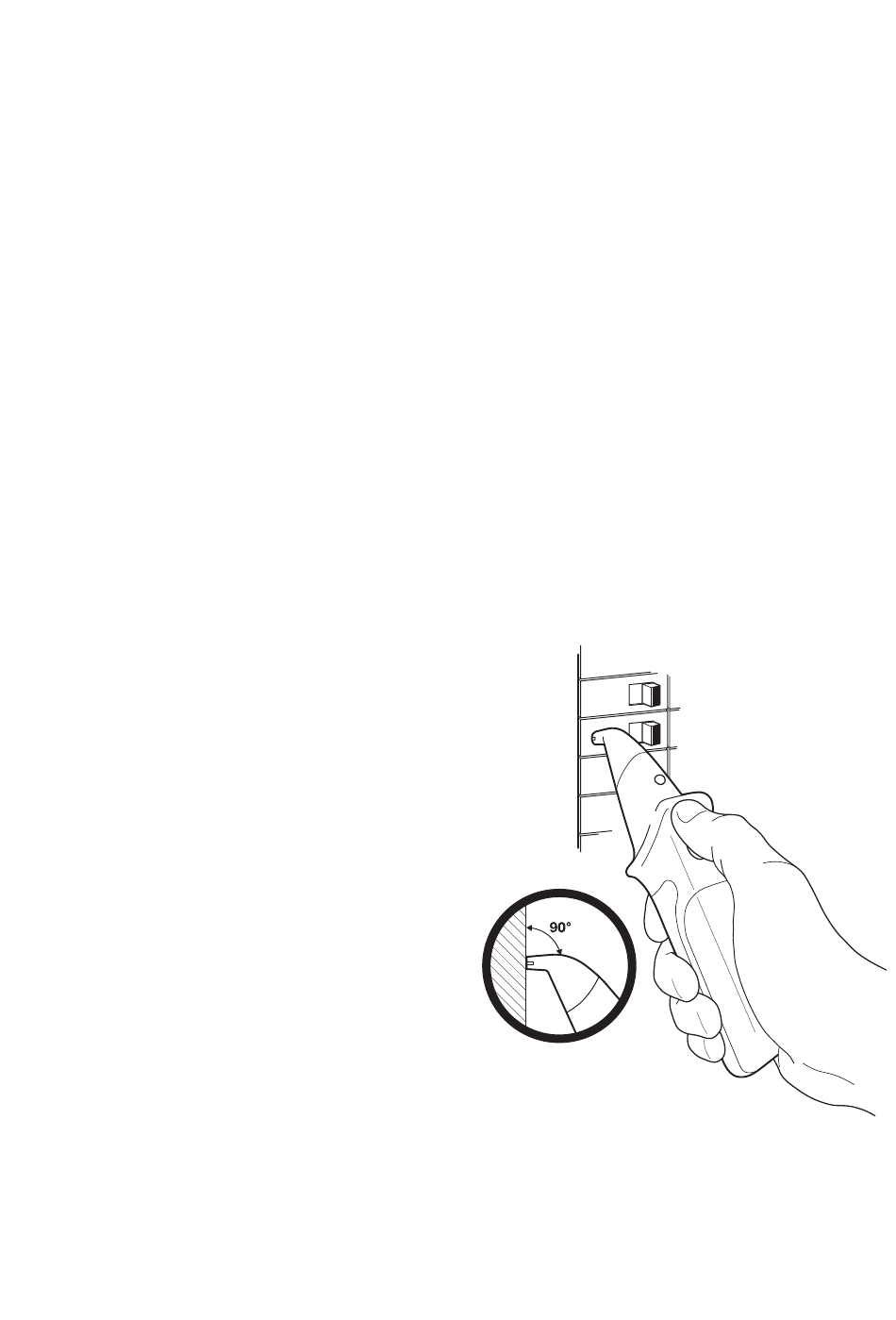

l'angle d'orientation de la tête du capteur vers le boîtier de disjoncteurs. Le non‐respect strict de
ces instructions pourrait entraîner des résultats de tests non probants. Veuillez également
prendre note du schéma qui l'accompagne pour de plus amples conseils.
1.
Branchez l'émetteur dans la prise en cours d'essai et le voyant LED « approprié » s'allumera.
2.
Allez dans le panneau du disjoncteur à fusibles et allumez mettez SOUS TENSION le
récepteur. Le voyant LED d'indication sur le récepteur s'allume en rouge pour indiquer le
balayage automatique.
3.
Placez l'embout de détection sur la face du disjoncteur ou des fusibles. L'extrémité de
détection doit être placée à plat contre le disjoncteur pendant toute la durée du test. Toute
inclinaison de l'angle, dans une direction ou dans une autre, risque d'affecter la capacité du
capteur à capter le signal.
4.
Répétez le balayage de la rangée de
disjoncteurs. À chaque balayage, le
récepteur ajuste automatiquement sa
sensibilité et ignore les signaux les plus
faibles.
5.
Poursuivez le balayage jusqu'à l'obtention
de l'indication appropriée (tonalité rapide
ou continue et voyant LED vert)
uniquement lorsque l'embout de détection
est positionné sur un disjoncteur ou un
fusible. Il s'agit du disjoncteur de
protection du circuit dans lequel est
branché l'émetteur.
6.
Éteignez le disjoncteur sélectionné. Le
voyant LED du récepteur redeviendra
rouge.
7.
Retournez au niveau de la prise testée et confirmez que le disjoncteur approprié a été
sélectionné en vérifiant que les voyants LED sur l'émetteur ne sont plus allumés
(alimentation coupée).
8.
Appuyez et maintenez enfoncé le bouton ON/OFF/RESET pour éteindre le récepteur.
