Balayage automatique : conseils
Le récepteur fonctionne en comparant l'intensité du signal reçu d'un disjoncteur à celle du
suivant. Pour obtenir des résultats optimaux, respectez les consignes suivantes :
 Important : Le premier signal puissant rencontré peut ne pas être le plus puissant.
N'arrêtez pas le balayage au premier signal puissant rencontré. Il importe de poursuivre
le balayage jusqu'à ce que tous les disjoncteurs aient été testés, afin de s'assurer d'avoir
localisé le bon disjoncteur.
 Ne laissez pas la tête de balayage à l'air libre. Pour bien fonctionner, la mémoire de
balayage automatique a besoin d'un signal régulier.
 Pendant la durée du test, conservez le même angle de la tête de balayage rouge par
rapport au disjoncteur ou aux fusibles.
 Gardez la tête en contact avec le disjoncteur pendant chaque balayage pour assurer la
cohérence de la distance de la tête au disjoncteur.
 Lors d'un test, vérifiez uniquement le même côté de chaque disjoncteur. Accordez‐y une
attention particulière pendant le test d'un panneau suspendu à la verticale pouvant avoir
des disjoncteurs voisins montés en sens contraires.
 Réinitialisez toujours le récepteur (à distance du tableau de distribution) avant de
changer toutes conditions de tests.

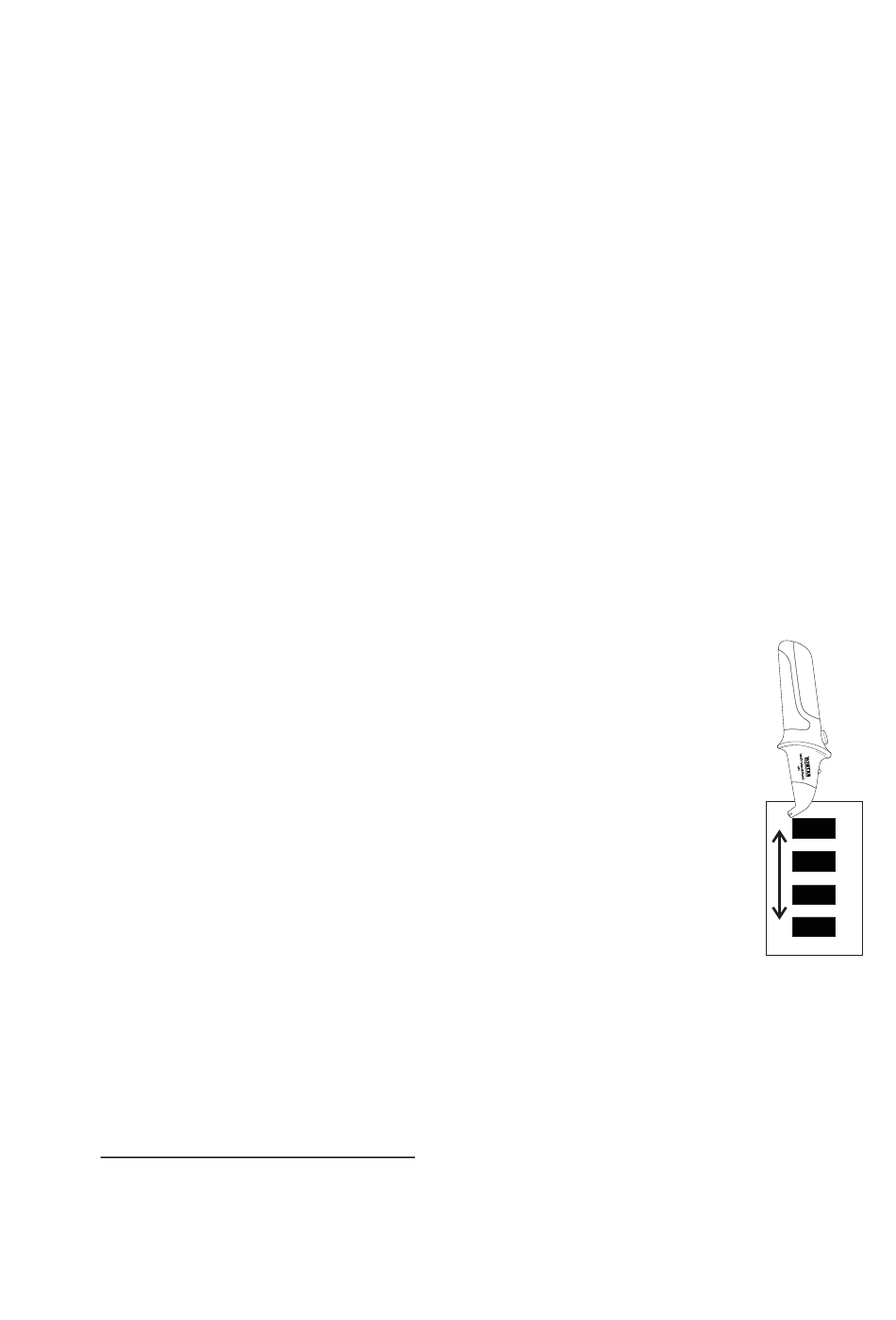

Autres techniques de balayage
En raison des différentes conceptions de disjoncteurs, il peut s'avérer
difficile en suivant la procédure ci‐dessus, de déterminer parmi deux
disjoncteurs lequel présente le meilleur signal, surtout s'il semble provenir
d'une zone située entre deux disjoncteurs adjacents. Dans ce cas, l'une des
variantes suivantes devraient permettre une identification précise :
A : Réinitialisez le récepteur et balayez les disjoncteurs sur le côté opposé
du commutateur. Le signal le plus puissant peut être trouvé en haut du
disjoncteur.
B : Réinitialisez le récepteur et balayez les disjoncteurs à un angle de 90
°par rapport au balayage d'origine. À un moment donné, un signal plus
puissant sera trouvé ; balayez alors selon le nouvel angle.
Test de câblage de prise
1.
Branchez l'émetteur / testeur de prise dans la prise de courant.
2.
Les trois voyants LED indiqueront l'état du circuit. Le schéma répertorie toutes les
conditions que le CB20 peut détecter. Sur ce schéma, les voyants LED représentent la vue
de côté du bouton GFCI de l'émetteur. Lors de la visualisation du côté opposé de l'émetteur,
les voyants LED seront identiques à ceux illustrés ici.
Le testeur n'indiquera pas la qualité de la prise de terre, 2 fils sous tension dans un circuit, une
combinaison de défauts, ou une inversion des conducteurs de terre et neutre.
