Accès à la vis de
réglage
ProMinent
®

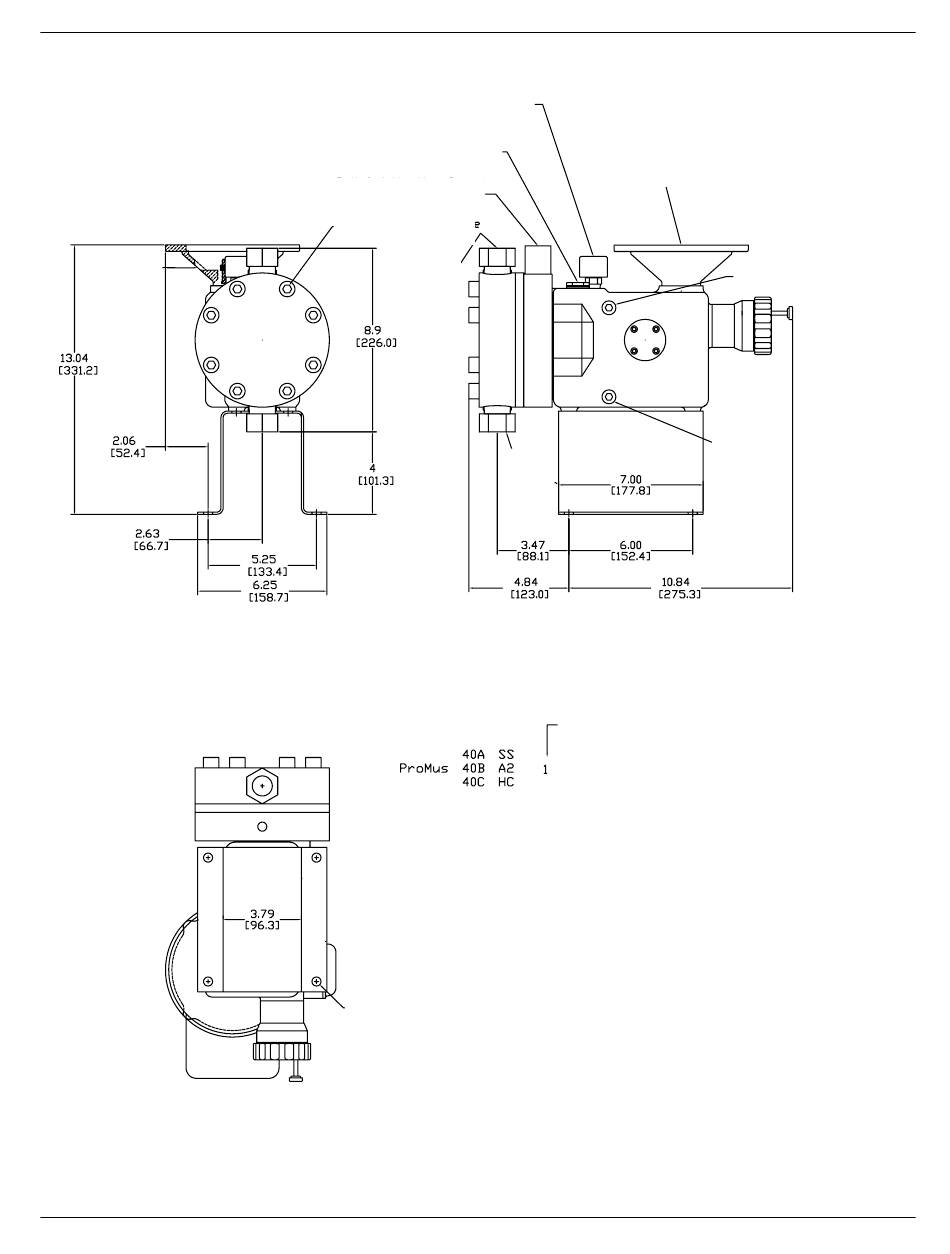

Dessin coté / Pompe ProMus de calibre 40
Lunette d'observation de la soupape
de surpression/purgeur d'air
Vis de réglage de la pression
Manchon d'accès de la soupape de surpression
Boulons (8) de la tête de
dosage (couple 90-120 pi/lb)
(lubrifiés)
Filetage conique
FNP ou BSP
3/4 po
4 trous
– diamètre 7/16 po
Reniflard
Filetage
conique
FNP ou
BSP 3/4 po
CALIBRE 40
Diamètres du plongeur 1 ¾ po, 2 po et 2 ¼ po
6e position dans le code d'identification
56C ou IEC 71 avec bride B5
Niveau d'huile
Vidange d'huile
Page 13
