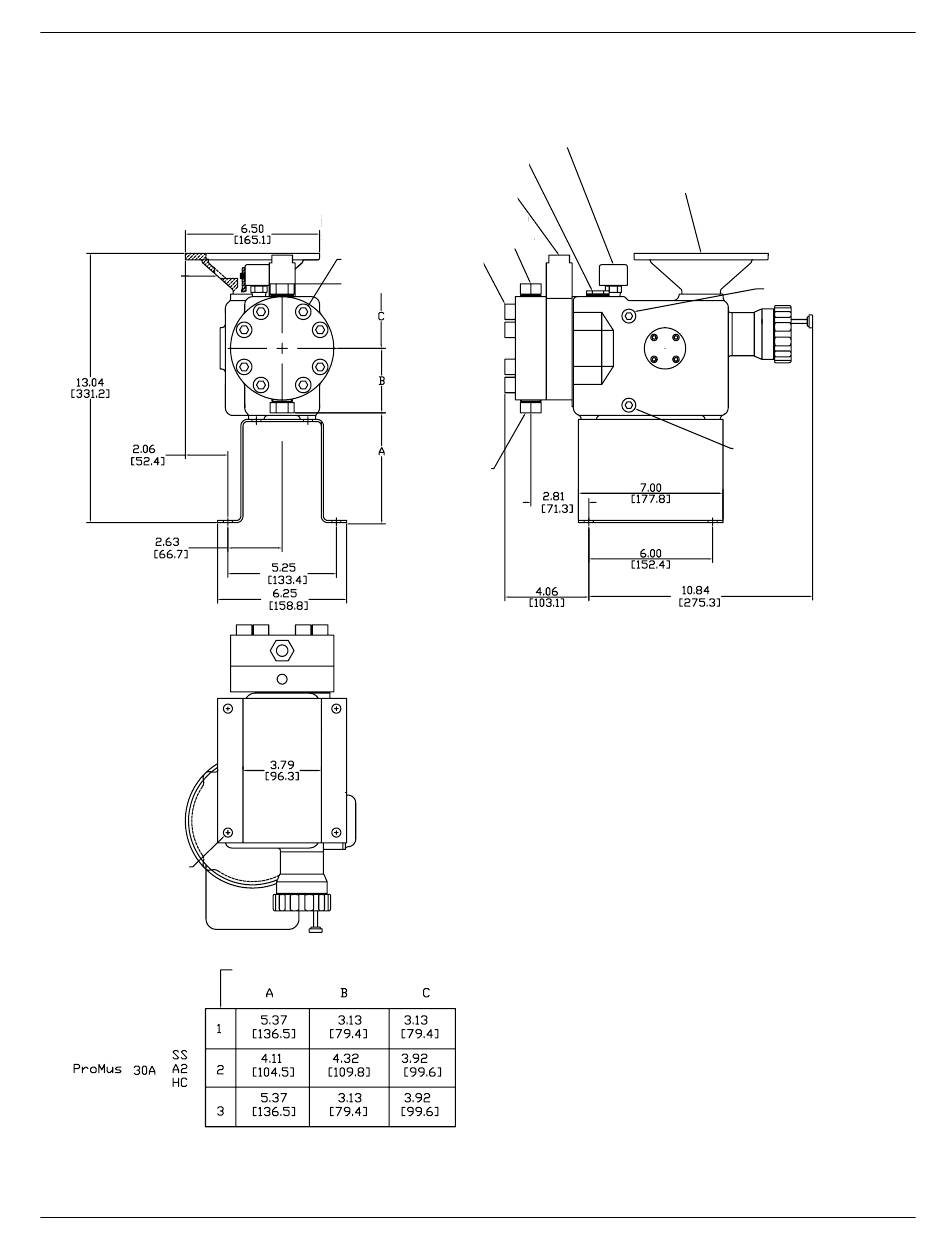

Dessin coté / Pompe ProMus de calibre 30
5
Schéma / Dispositifs de commande
Reniflard
Lunette d'observation de la soupape
de surpression/purgeur d'air
56C ou IEC 71 avec bride B5
Vis de réglage de la pression
Manchon d'accès de la soupape de surpression
Filetage conique FNP ou BSP 3/8 po – Une bille
Filetage conique FNP ou BSP 1/4 po – Double bille
Boulons (8) de la tête de
Accès à la vis de
dosage (couple 90-120 pi/lb)
réglage
(lubrifiés)
Niveau d'huile
Filetage conique
Vidange d'huile
FNP ou BSP 3/8 po
CALIBRE 30
Diamètre du plongeur – 5/8 po
4 trous –
diamètre 7/16 po
6e position dans le code d'identification
ProMinent
®
Page 11
