Commandes et caractéristiques

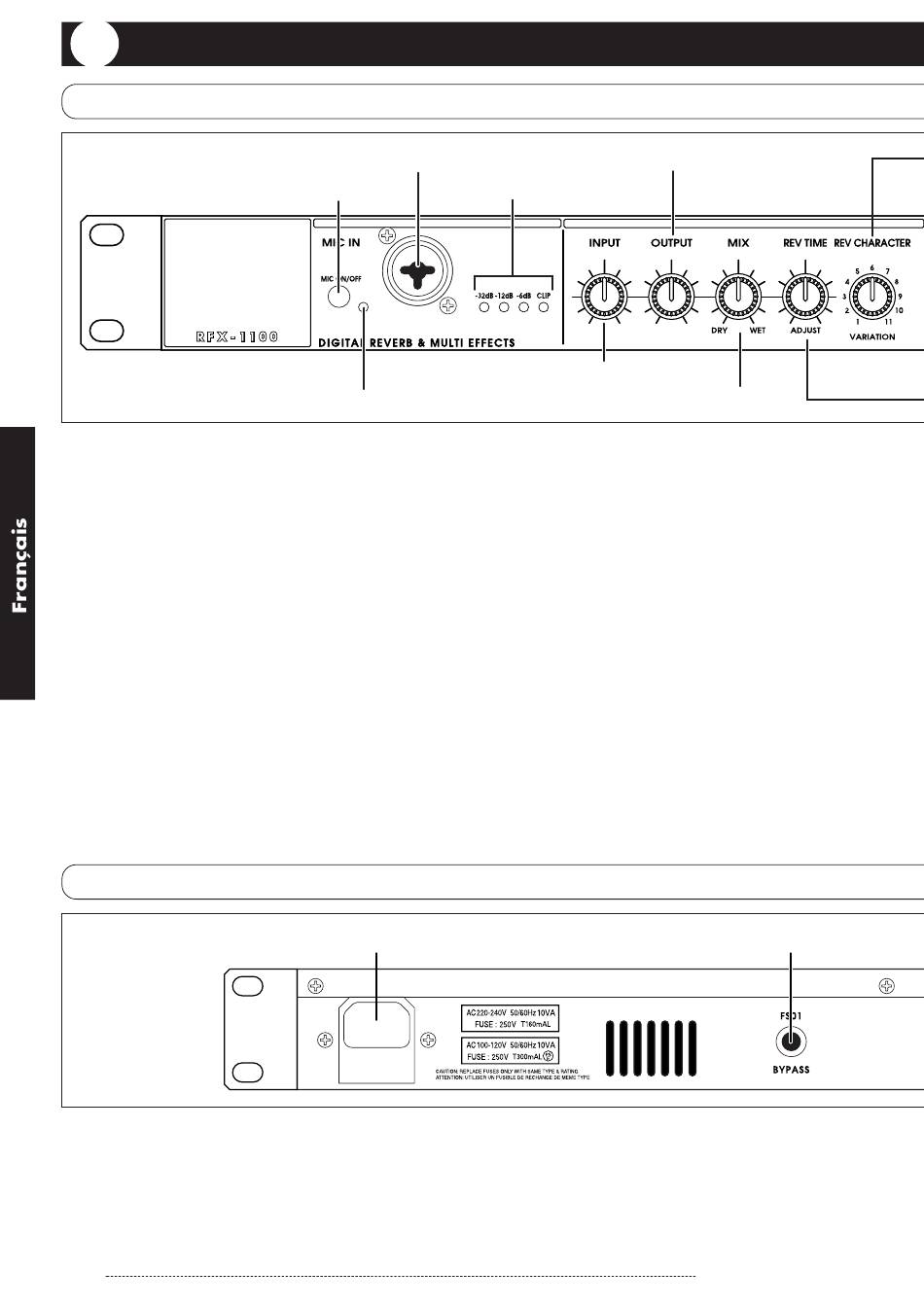

Face avant

(2) Commutateur MIC ON/OFF
(1) Connecteur MIC IN
Vous pouvez brancher un microphone dynamique
d'une impédance d'environ 600Ω à cette prise afin de
l'utiliser comme entrée supplémentaire. Vous pouvez
utiliser une fiche XLR (connexion symétrique) ou un
jack (connexion symétrique/asymétrique).
Normalement, le signal d'entrée de ce connecteur est
mélangé avec le signal entrant via les entrées INPUT
en face arrière. Quand l'effet VOCODER est
sélectionné, le signal de ce connecteur sert à contrôler
les caractéristiques et l'enveloppe du son (courbe de
changement de volume) de l'effet VOCODER.
(2) Commutateur MIC ON/OFF
Ce commutateur active/coupe le signal du connecteur
MIC IN.
* Avant d'insérer la fiche d'un micro dans le
connecteur MIC IN (ou de la retirer), réglez le
commutateur MIC ON/OFF sur OFF.
Face arrière
(1) Connecteur POWER
Branchez le câble d'alimentation fourni à ce
connecteur pour alimenter l'appareil.
(2) Prise BYPASS
Permet de brancher un commutateur au pied FS01
(option) afin d'activer/de couper les effets.
20
(1) Connecteur MIC IN
(3) Témoin MIC IN
(1) Connecteur POWER
(6) Commande OUTPUT
(4) Témoins de niveau
(5) Commande INPUT
(3) Témoin MIC IN
Quand le commutateur MIC ON/OFF est sur ON, ce
témoin s'allume.
(4) Témoins de niveau
Ces témoins indiquent le niveau d'entrée du signal.
(5) Commande INPUT
Détermine le niveau d'entrée du signal arrivant aux
prises INPUT et MIC IN.
(6) Commande OUTPUT
Détermine le niveau du signal aux sorties OUTPUT.
(7) Commande MIX
Permet de régler la balance entre le signal direct
(DRY) et le signal d'effet (WET). Lorsque cette
commande est tournée à bout de course vers la
gauche, seul le signal direct est transmis. Lorsqu'elle
se trouve à bout de course vers la droite, seul le signal
d'effet est produit.
(3) Prises OUTPUT
Relie ces sorties aux entrées de l'enregistreur ou d'un
système de reproduction.
(7) Commande MIX
(2) Prise BYPASS
ZOOM RFX-1100
