15cm

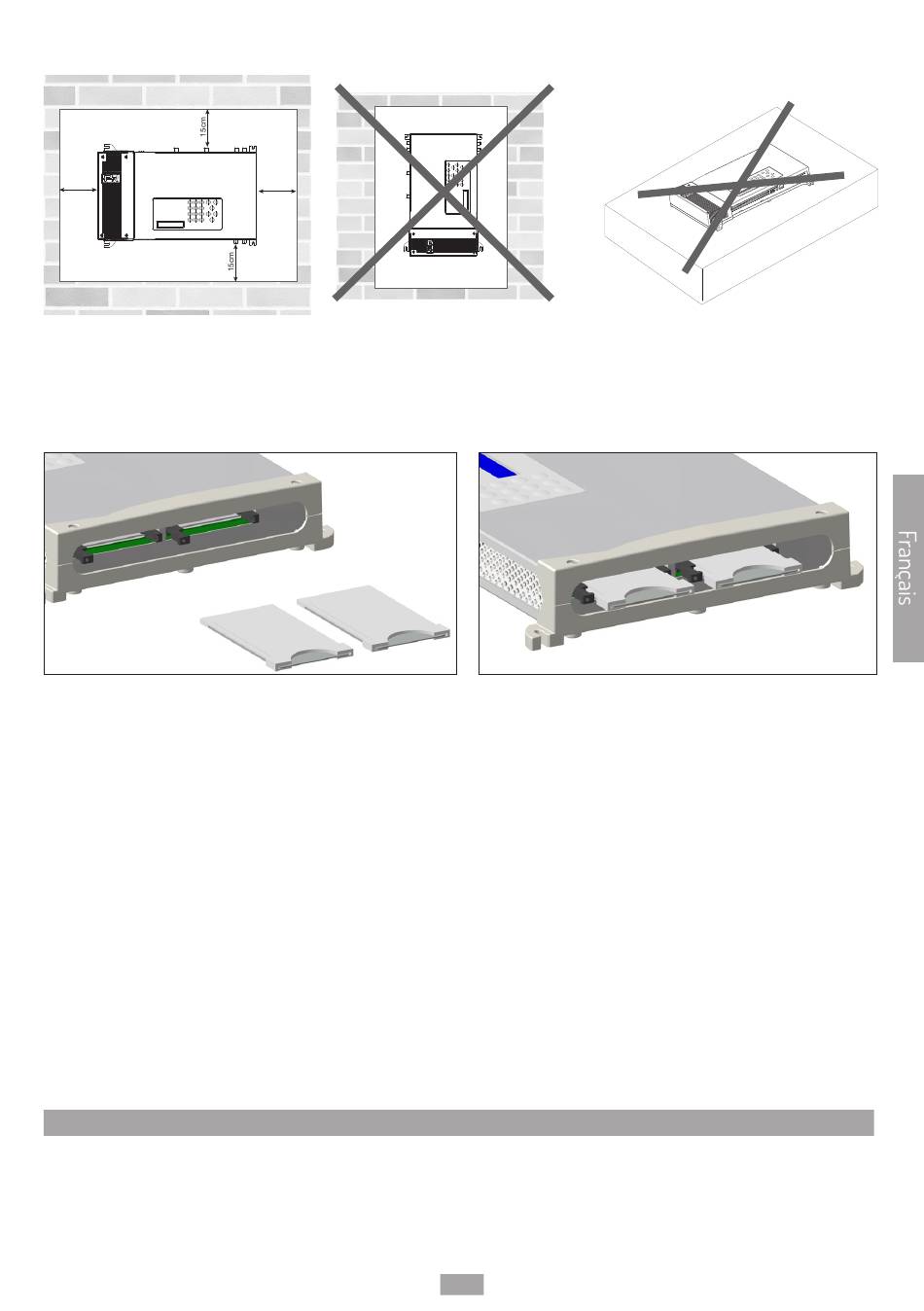

Pour insérer les modules CAM dans les ports, placer le module comme dans la figure, et exercer une légère pression. Le module coulisse sur les
guides sans résistance. En cas de difficulté, vérifier que l'alignement soit correct, ainsi que le sens d'insertion.
Pour extraire les modules CAM, exercer une légère traction latérale, le module doit s'extraire sans difficulté.
D-MATRIX 4S EVO est doté de quatre LEDS placés dans la partie supérieure (une pour chaque entrée), qui indiquent l'état de réception des
signaux provenant des satellites, et d'une LED multicolore placée dans la partie inférieure, qui indique l'état du système.
Voici un tableau récapitulatif utile pour interpréter les signaux lumineux.
COULEURS DES LEDS POUR L'ÉTAT DES ENTRÉES
Éteinte:
entrée désactivée
Orange:
entrée active en attente de connexion
Verte:
entrée active et connectée
Rouge:
entrée en surcharge
COULEURS DES LEDS POUR L'ÉTAT DU SYSTÈME (pendant l'initialisation)
Orange:
démarrage système
Rouge:
démarrage applications
Verte:
système démarré sans erreurs
COULEURS DES LEDS POUR L'ÉTAT DU SYSTÈME (système démarré)
Verte:
situation normale
Orange:
anomalie
Rouge clignotante: phase de mise à jour et/ou restauration
•
Attendre l'initialisation du D-MATRIX 4S EVO (D-MATRIX FRACARRO s'affiche);
•
Accéder au menu du tableau de commande, en appuyant sur la touche V, saisir l'identifiant (par défaut 1234), puis confirmer par V;
•
Exécuter les opérations de programmation comme indiqué dans les paragraphes suivants (voir le paragraphe 5.1 PROGRAMMATION DE BASE
DEPUIS LE TABLEAU DE COMMANDE);
•
Vérifier que le signal est disponible à la sortie, en utilisant un mesureur de champ;
•
Relier le câble de distribution au connecteur de sortie.
15cm
