IVM-SEN (sonde)

Les sondes de débit se connectent au câble
signal par le biais d'appareils bifi laires IVM-SEN.
Le programmateur ESP-LXIVM peut prendre en
charge jusqu'à 5 sondes de débit, tandis que
le programmateur LX-IVM Pro peut prendre en
charge jusqu'à 10 sondes de débit.
Connecter des sondes de débit
A
Installez les sondes de débit dans votre sys-
tème de canalisation d'arrosage au niveau
de chaque point de raccord à l'alimentation
en eau (compteur d'eau ou pompe).
AVIS
Pour des performances et une détection du
débit optimales, les sondes de débit doivent être
installées au moins à 10 fois le diamètre de la
canalisation en amont (côté alimentation) et au
moins à 5 fois le diamètre de la canalisation en
aval (côté distribution) avant tout changement
de taille/direction de la canalisation ou à
distance de la vanne maîtresse.
B
Raccordez le fi l rayé rouge/blanc de l'IVM-SEN
au fi l rouge du solénoïde de verrouillage CC.
C
Raccordez le fi l rayé noir/blanc de l'IVM-SEN
au fi l noir du solénoïde de verrouillage CC.
D
Raccordez les fi ls de l'IVM-SEN à la sonde de
débit. Assurez-vous de respecter toutes les
instructions incluses avec la sonde de débit.
E
En prévision des dépannages ou modifi cations
ultérieurs, il est conseillé de stocker 1 mètre
(3 pieds) de câble bifi laire supplémentaire
dans chaque boîtier de vanne.
10 Programmateurs série ESP-LXIVM
Utilisez uniquement des kits d'épissure WC20 pour tous
les raccords de fi l au câble signal. Un mauvais raccord peut
gravement endommager votre programmateur ou système
d'arrosage.
Boîtier
de vanne
D
Câble
bifi laire

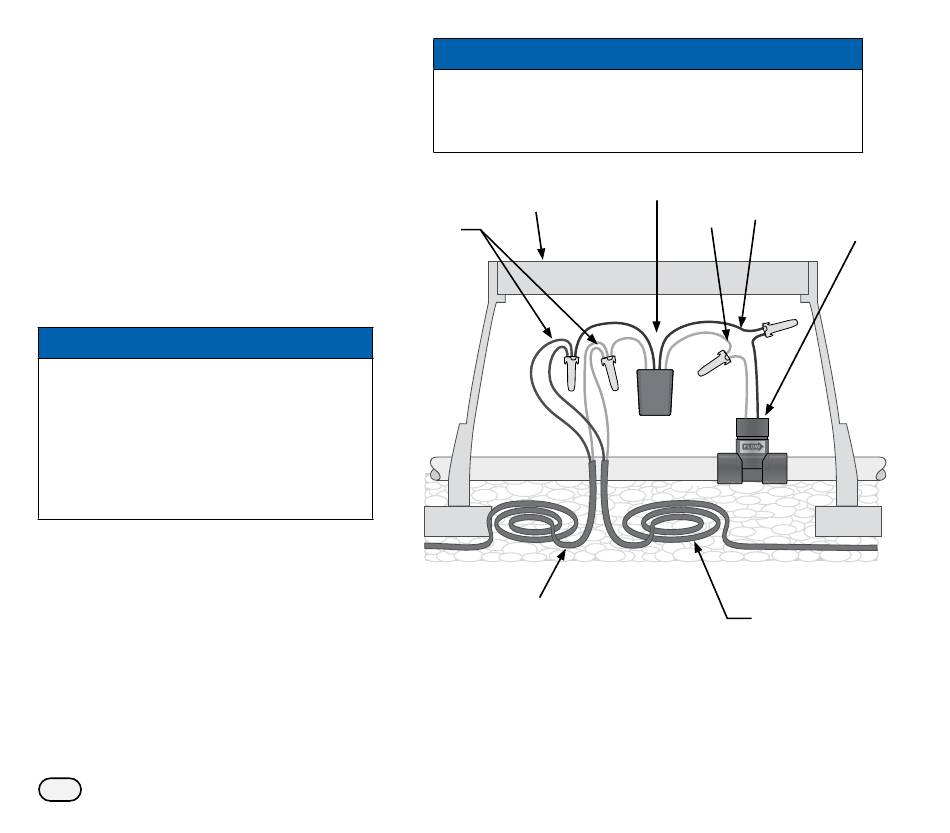

Câblage IVM-SEN-sonde de débit typique
Connecter des sondes météorologiques
En plus des sondes de débit, le LX-IVM peut aussi prendre en charge
trois sondes météorologiques connectées au câble signal par le biais
d'un appareil d'entrée de sonde LX-IVM. Le programmateur LX-IVM Pro
prend en charge sept sondes météorologiques à câble signal. Les sondes
météorologiques sont raccordées à l'entrée de sonde LX-IVM de la même
façon que les sondes de débit.
AVIS
IVM-SEN
C
B
A
Stockez 1m
E
câble en plus
Sonde
de débit
série FS
(3 pi) de
