IVM-OUT (appareil de sortie)

Il est possible d'utiliser des appareils de
contrôle bifilaires IVM-OUT afin de contrôler
les vannes équipées de solénoïdes de
verrouillage CC.
A
Raccordez les fils rouge et noir de l'IVM-OUT
au câble signal.
B
Raccordez le fil rayé rouge/blanc de l'IVM-
OUT au fil rouge du solénoïde de verrouillage
CC.
C
Raccordez le fil rayé noir/blanc de l'IVM-OUT
au fil noir du solénoïde de verrouillage CC.
D
En prévision des dépannages ou modifications
ultérieurs, il est conseillé de stocker 1 mètre
(3 pieds) de câble bifilaire supplémentaire
dans chaque boîtier de vanne.
B
REMARQUE: Assurez-vous que le solénoïde
de verrouillage CC est compatible avec les
vannes non-Rain Bird. Contactez le fabricant
des vannes pour plus d'informations.
AVIS
La longueur de fil totale combinée entre l'IVM-
OUT et sa charge (ex : solénoïde) ne doit pas
dépasser 48 pouces. Cela comprend le fil de
l'IVM-OUT préinstallé (24 pouces) et les fils du
solénoïde (22 pouces).
Utilisez uniquement des kits d'épissure WC20
pour tous les raccords de fil au câble signal. Un
mauvais raccord peut gravement endommager
votre programmateur ou système d'arrosage.
Boîtier
de vanne
A
Câble
bifilaire

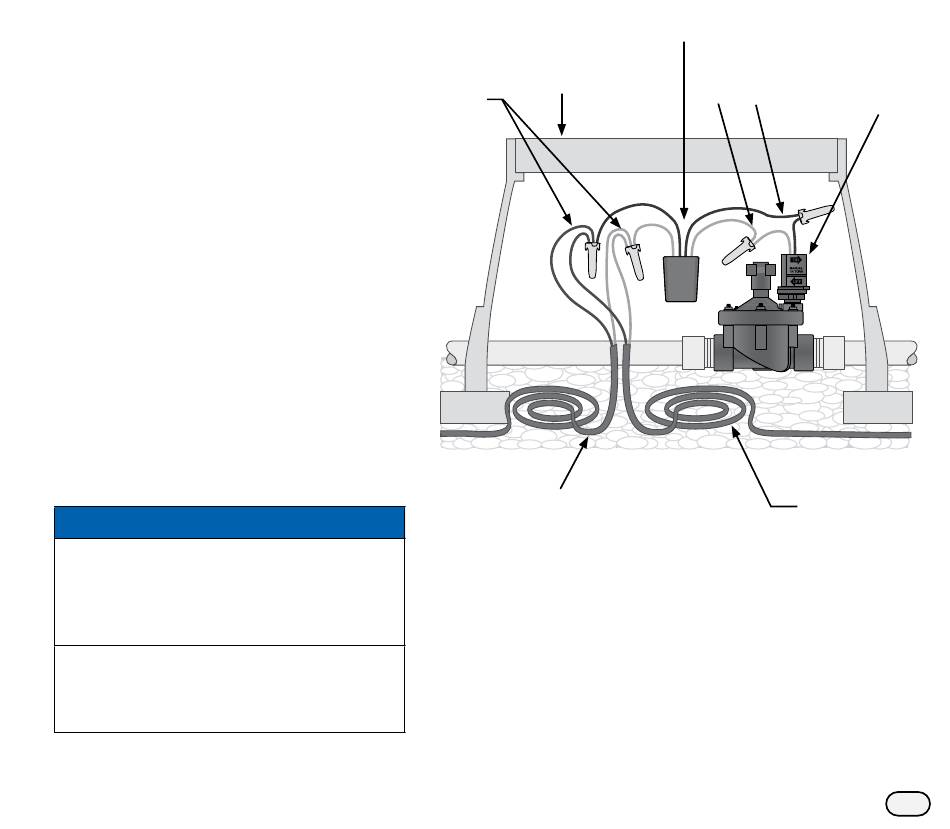

Câblage IVM-OUT typique
Programmateurs série ESP-LXIVM
IVM-OUT
Vanne non-Rain
Bird avec solénoïde
B C
de verrouillage CC
D
de câble en
Stockez
1m (3 pi)
plus
9
