Mesure de capacité
Pour mesurer une capacité, suivez la procédure suivante :
1. Insérez la fiche noire dans la prise banane COM et la fiche rouge dans la prise
banane V/Ω/C
2. Appuyez sur la touche R. Un « R » apparaît en haut de l'écran
3. Appuyez sur la touche SET jusqu'à ce qu'un C apparaisse en haut de l'écran
4. Connectez les fiches noires et rouges au condensateur ou au circuit testé :
l'instrument de mesure affichera la valeur de lecture (unité de mesure : Faraday)
Notes : Pour améliorer la précision quand la valeur mesurée est inférieure à 5 nF,
sélectionnez la plus basse gamme de capacités et utilisez le mode Mesure relative.
Attendez env. 30 secondes pour des mesures de capacité supérieures à 40 µF.
Reportez-vous à l'exemple de la Figure 5.

Mesure de tension DC

Pour mesurer une tension en courant continu, suivez la procédure suivante :
1. Insérez la fiche noire dans la prise banane COM et la fiche rouge dans la prise
banane V/Ω/C
2. Appuyez sur la touche V. Le symbole DCV apparaît en haut de l'écran
3. Connectez les fiches noires et rouges aux points de mesure sur le circuit testé :
la valeur de tension s'affichera à l'écran
Reportez-vous à l'exemple de la Figure 6.

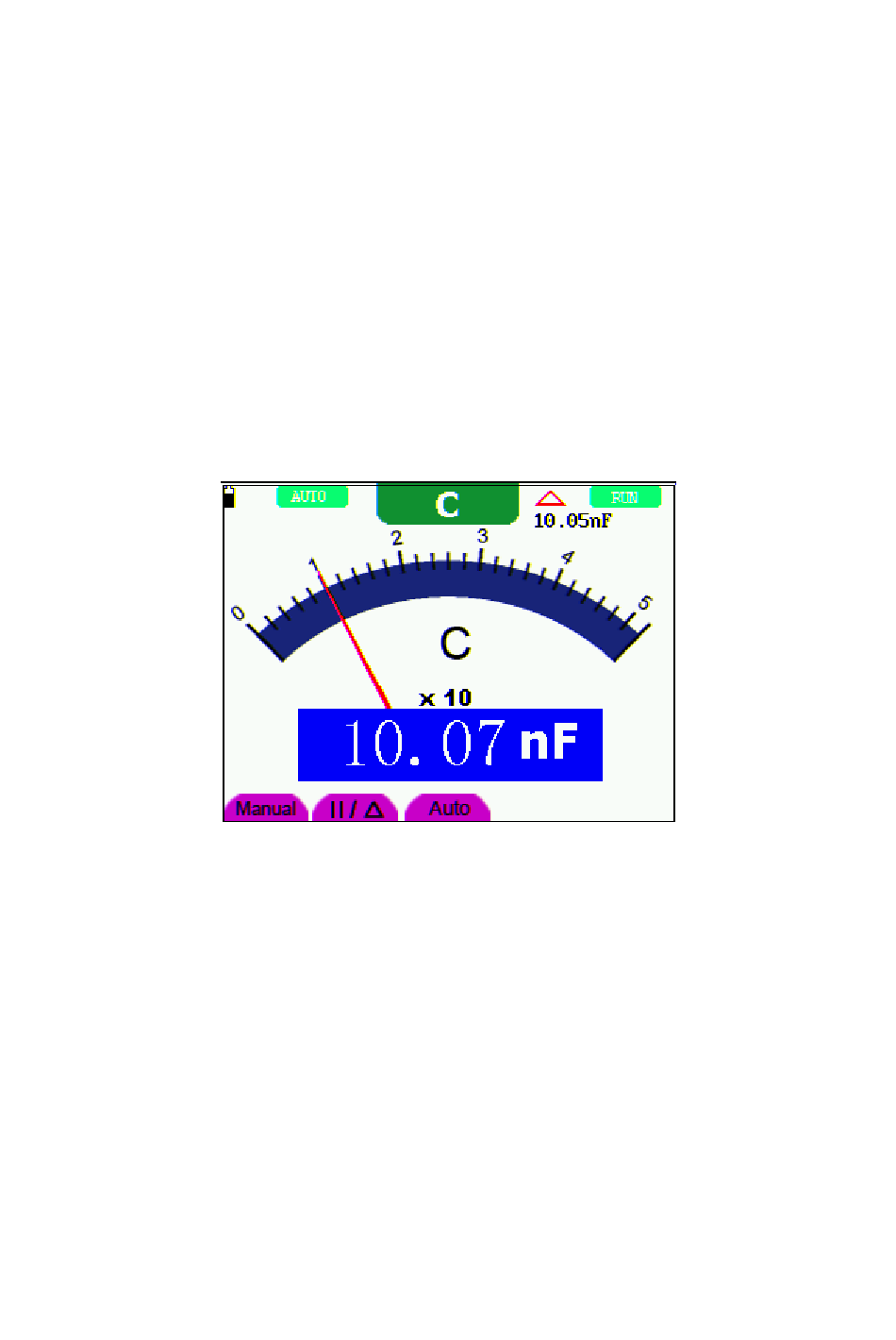

Figure 5 : Mesure de capacité
