Commande de déclenchement
Il existe trois modes de déclenchement : déclenchement sur front d'impulsion,
déclenchement vidéo et déclenchement alterné. Chaque mode de déclenchement a son
propre menu de fonctions.
Déclenchement sur front d'impulsion : Le déclenchement sur front d'impulsion se
déclenche à la limite du signal entrant. Utilisez le déclencheur sur front d'impulsion pour
tous les signaux, excepté pour la vidéo.
Déclenchement vidéo : Effectue un déclenchement vidéo ou un déclenchement sur
ligne sur des signaux vidéo standard.
Déclenchement alterné : Utilisez ce mode quand les fréquences des signaux CH1 et
CH2 sont différentes.
Ce qui suit décrit respectivement les menus déclenchement sur front d'impulsion,
déclenchement vidéo et déclenchement alterné.
Edge Triggering – Déclenchement sur front d'impulsion
Le déclenchement sur front d'impulsion est un mode par lequel le déclenchement se
produit au seuil du front d'impulsion du signal en entrée. Quand Edge triggering est
sélectionné, le déclenchement survient à la limite montant ou descendante du signal en
entrée (Figure 23).

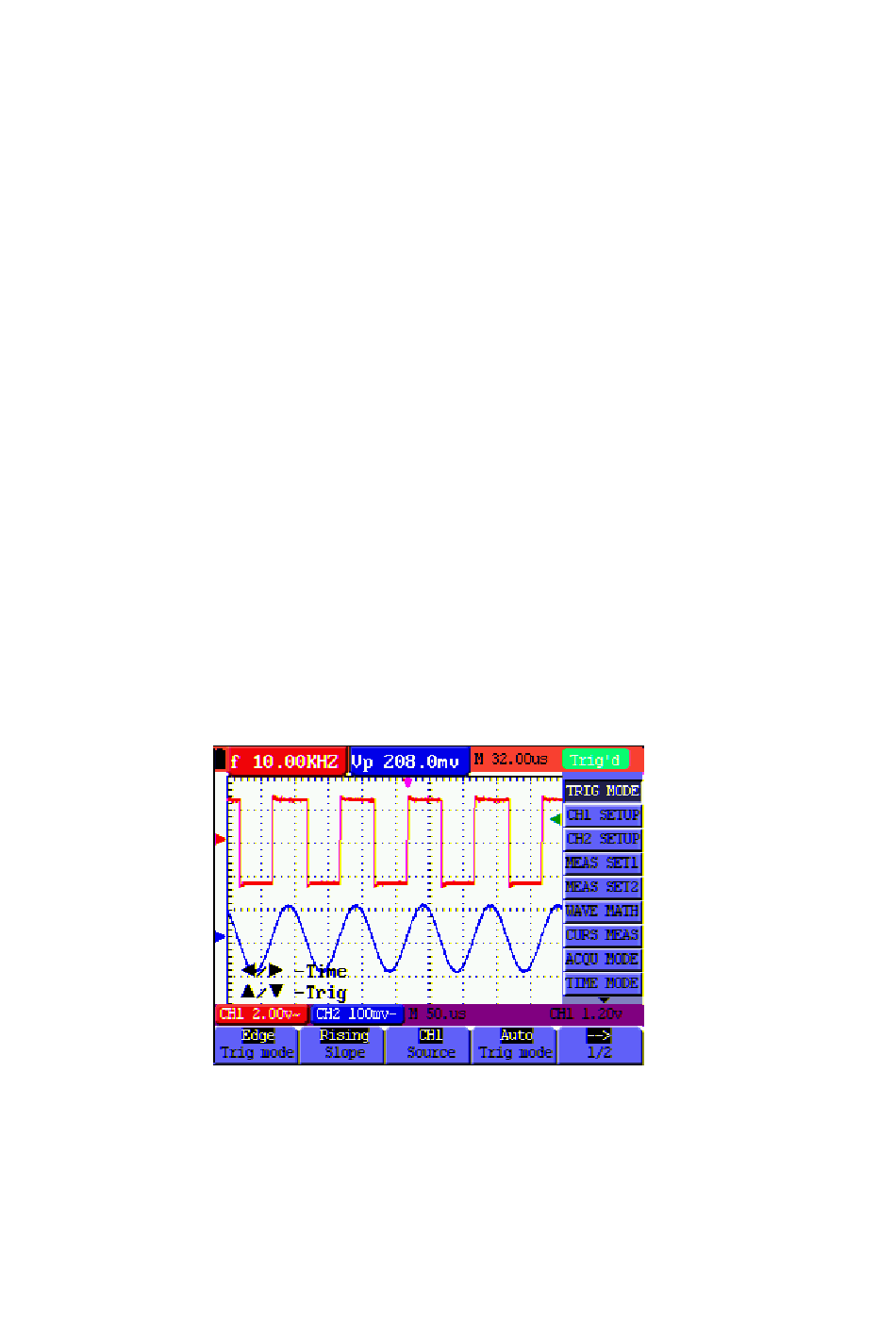

Figure 23 : Déclenchement sur front d'impulsion
