Alternate trigger – Déclenchement alterné
En mode de déclenchement alterné, le signal de déclenchement est extrait de deux
canaux verticaux. On peut utiliser le mode de déclenchement alterné pour observer deux
signaux de fréquences différentes. A partir de ce menu, l'utilisateur peur assigner un type
de déclencheur différent pour deux canaux verticaux séparés.
Référez-vous à la Figure 27a.
Le menu déclenchement alterné est décrit dans le tableau suivant.
Menu de la
fonction
Lorsqu'EDGE TRIGGERING est sélectionné :
CH SEL
Type
Edge type

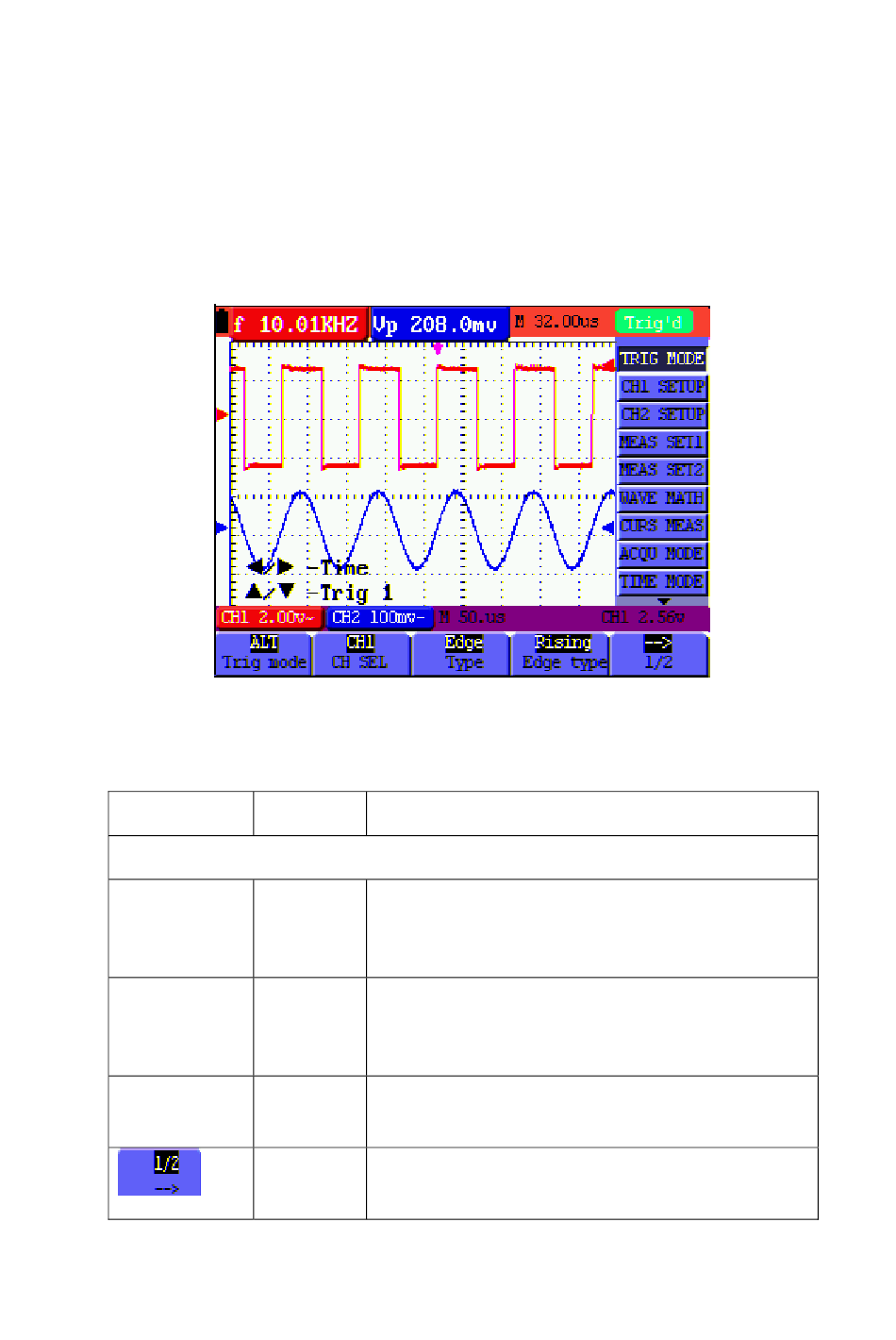

Figure 27a : Mode alterné
Réglage
CH1 Fixe le type de déclencheur et d'autres paramètres
pour le canal 1
CH2
Fixe le type de déclencheur et d'autres paramètres
pour le canal 2
Edge Fixe le déclencheur de canal vertical en tant que
déclencheur sur front d'impulsion
Video
Fixe le déclencheur de canal vertical en tant que
déclencheur vidéo
Rising Déclenchement sur le front montant du signal
Falling Déclenchement sur le front descendant du signal
Passer au menu suivant
Description
