1.2 Aperçu du produit
2
3
4
5
13
12
20
22
21

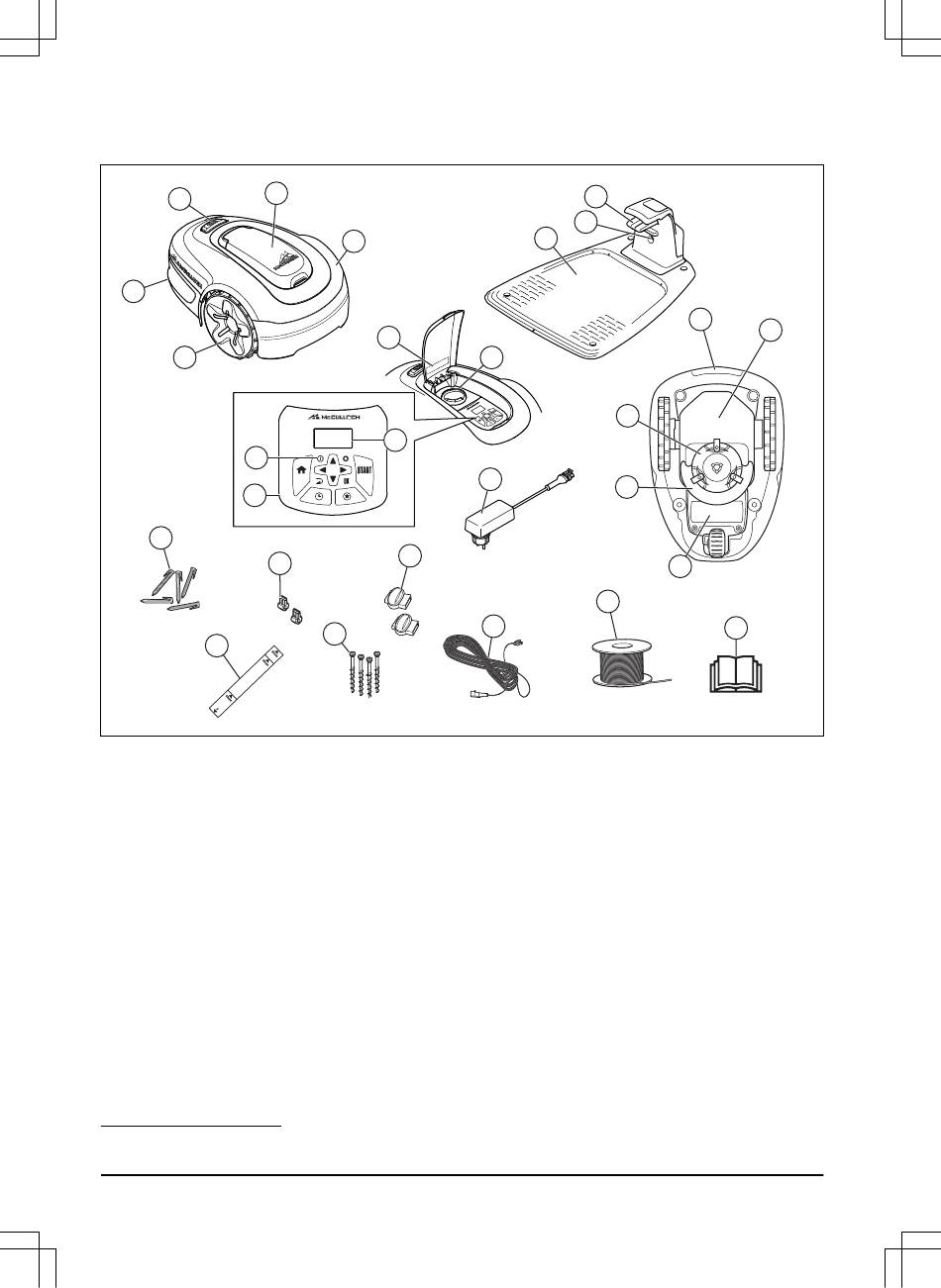

Les numéros sur la figure représentent :
1. Carrosserie
2. Capot d'accès à l'écran d'affichage et au clavier
3. Bouton d'arrêt
4. Roue arrière
5. Roues avant
6. Station de charge
7. Plaques de contact
8. Voyant de fonctionnement de la station de charge,
du câble périphérique et du câble guide
9. Réglage de la hauteur de coupe
10. Plaque signalétique (comprenant le code
d'identification du produit)
11. Écran d'affichage
12. Clavier
13. Bouton ON/OFF
14. Système de coupe
15. Disque de coupe
1
L'aspect peut varier en fonction du marché
4 - Introduction
1
10
9
11
19
24
25
23
16. Poignée
17. Châssis contenant l'électronique, la batterie et les
18. Capot de la batterie
19. Alimentation électrique
20. Cavaliers
21. Règle d'aide à la pose du câble périphérique (la
22. Raccords de boucle de câble
23. Vis pour fixation de la station de charge
24. Connecteur de la boucle de câble
25. Câble basse tension
26. Boucle de câble pour le câble périphérique et le
27. Manuel d'utilisation et Guide d'installation rapide
7
8
6
15
14
18
26
moteurs
1
règle est à détacher de la boîte)
câble guide
1411 - 007 - 23.09.2020
16
17
27
