Montage De La Poignée De Commande - Stihl FS 131, FS 131 R Notice D'emploi

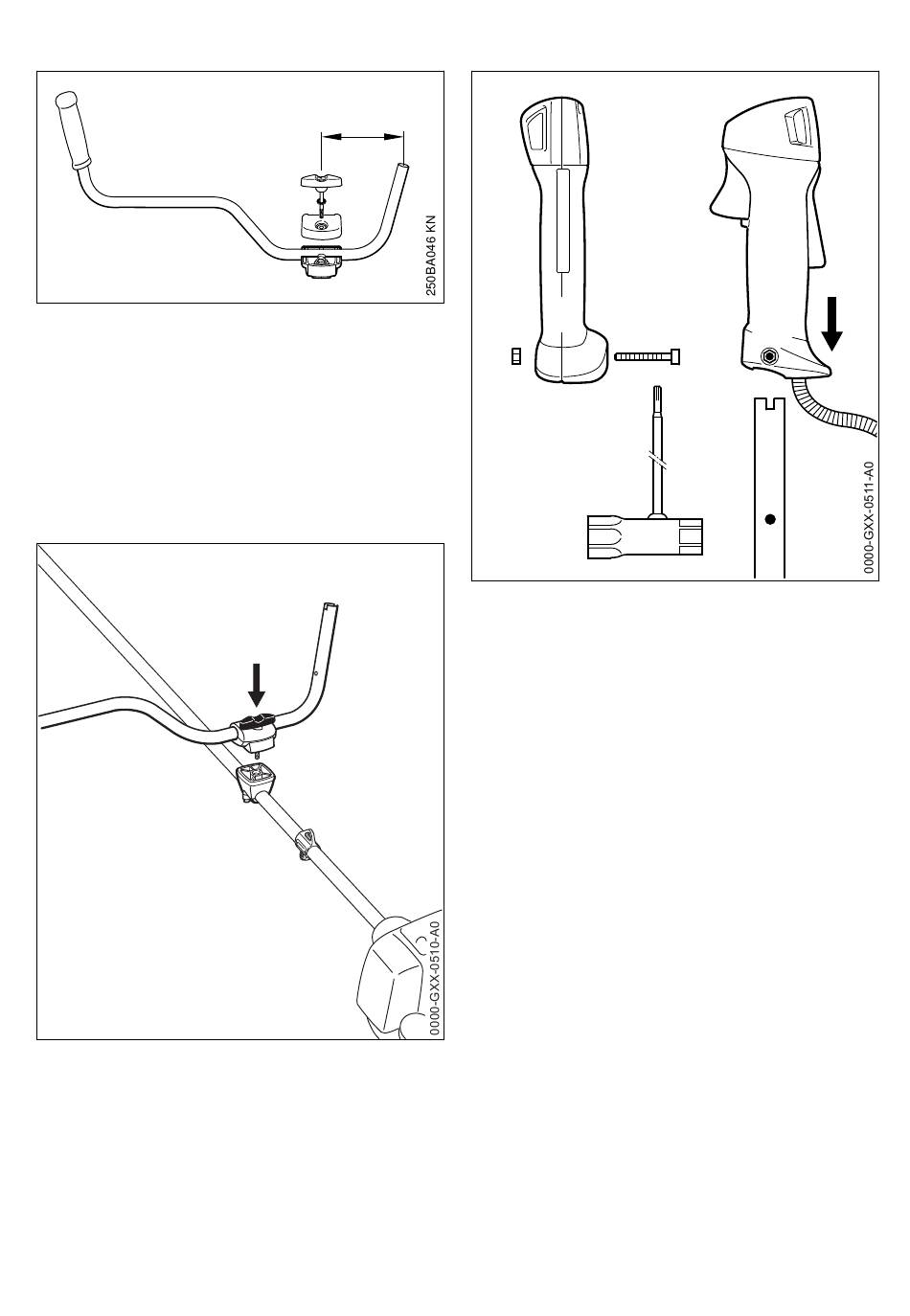

5 Montage du guidon
5.1.2 Fixation du tube de la poignée
7
► Placez le tube de poignée (7) dans la coquille
de serrage inférieure (1) de sorte que la dis‐
tance (A) ne soit pas supérieure à 15 cm
(6 in.).
► Placez la coquille de serrage supérieure sur le
dessus et maintenez les deux coquilles
ensemble
► Insérez la vis papillon dans les deux coquilles
jusqu'à ce qu'elle s'arrête - maintenez toutes
les pièces ensemble et fixez
8
► Placez l'ensemble sécurisé sur le support de
la poignée (8) avec la vis papillon dirigée vers
le moteur
► Enfoncez la vis papillon dans le support de la
poignée jusqu'à la butée, puis vissez-la - ne la
serrez pas encore
► Alignez le tube de poignée transversalement à
l'arbre - vérifiez la dimension (A)
► Serrez la vis papillon
0458-432-9421-B
5.1.3
A
1
10
► Dévissez la vis (9) - l'écrou (10) reste dans la
poignée de commande (11)
► Poussez la poignée de commande sur l'extré‐
mité du tube de la poignée (7) avec le levier
des gaz (12) dirigé vers la boîte de vitesses
jusqu'à ce que les trous (13) soient alignés
► Vissez et serrez la vis (9)
Montage de la poignée de commande
12
11
9
français
13
7
13
55
