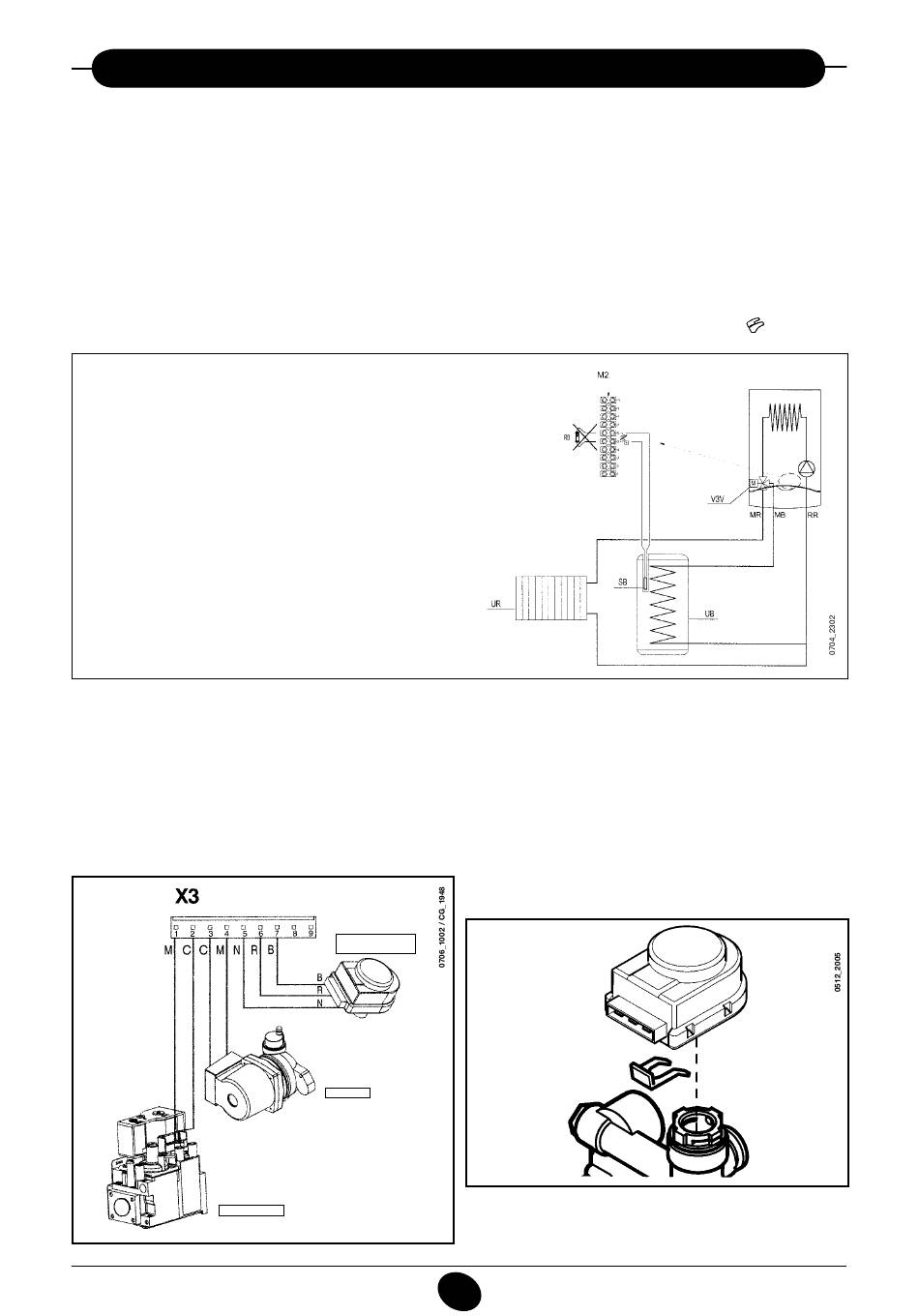

19. raCCordEmEnt d'un ballon sEparE
(pour modèles 1.1 FF Hte - 1.4 FF Hte - 1.8 FF Hte)
RecoMMAndAtIon : La sonde NTC de priorité sanitaire et le moteur de la vanne 3 voies ne font pas partie de l'équipement standard
de la chaudière mais sont considérés comme accessoires.
Les chaudières modèle 1.12 FF HTE - 1.24 FF HTE - 1.28 FF HTE sont conçues pour pouvoir être raccordées à un chauffe-eau séparé
car elles sont dotées d'une vanne à trois voies motorisée.
Procéder au raccordement hydraulique du chauffe-eau comme le montre la figure 15.

RAccoRdeMent de LA sonde du BALLon

La chaudière est conçue pour pouvoir être raccordée à un ballon séparé. Procéder au raccordement hydraulique du ballon comme le
montre la fig. 15.
Raccorder la sonde ntc de priorité sanitaire aux bornes 9-10 de la boîte à bornes M. L'élément sensible de la sonde NTC doit être
installé sur le doigt de gant du ballon. Régler la température de l'eau sanitaire (35 °...65 °C) à l'aide des touches
LéGende
uB : unité chauffe-eau
uR : unité chauffage
VV : vanne trois voies
M : bornier de raccordement
sB : sonde chauffe-eau de priorité sanitaire
MR : départ chauffage
MB : départ chauffe-eau
RR : retour chauffage/chauffe-eau
RB : résistance électrique à éliminer
Figure 15
conneXIon éLectRIque MoteuR VAnne  VoIes
Le moteur de la vanne 3 voies et son câblage sont fournis à part, en kit.
Raccorder le moteur de la vanne 3 voies comme illustré.
Pour brancher le câblage, procéder de la façon suivante :
1) desserrer les 3 vis de fixation et soulever le tableau de régulation;
2) raccorder les câbles de la vanne 3 voies (blanc-rouge-noir) comme illustré;
RECoMMAnDATion : vérifier que les câbles sont bien fixés dans le connecteur X3 (figure 15.1).
3) bloquer le câble dans le serre-câble du tableau de régulation;
4) refermer le tableau de régulation en le bloquant avec les vis de fixation.
VANNE GAZ
InstRuctIons destInées à L'InstALLAteuR
AsseMBLAGe MoteuR VAnne  VoIes
MOTEUR VANNE
TROIS VOIES
POMPE
Remarque: enlever le bouchon de la vanne 3 voies avant
Figure 15.1
7
+
MOTEUR
de relier le moteur
-
/ .
Figure 15.
95.91. - FR
